地上24层框架核心筒结构商务楼结构施工CAD大样图

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该附件为湖南某小区商务楼,地上24层,建筑高度为99.55米,为现浇钢筋混凝土框架-核心筒结构,基础为人工挖孔灌注桩基础,小于6度设防。
该资料包含: 结构设计说明 、墙柱平面定位图、梁板配筋图、楼梯大样图等共12张图纸。

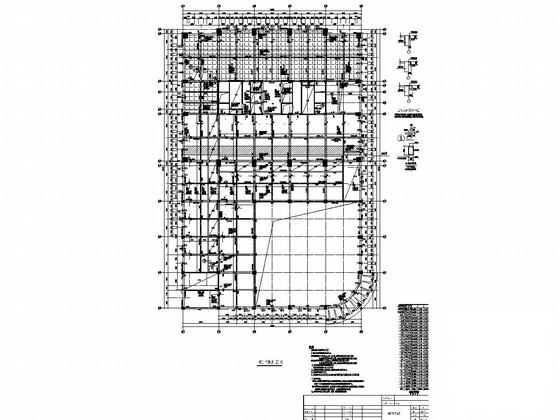

四层梁板配筋图

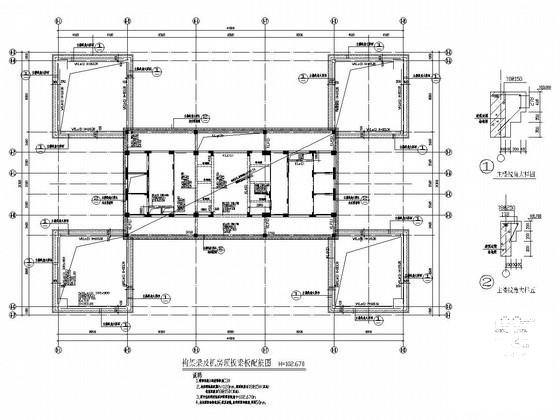

构架梁及机房顶板梁板配筋图

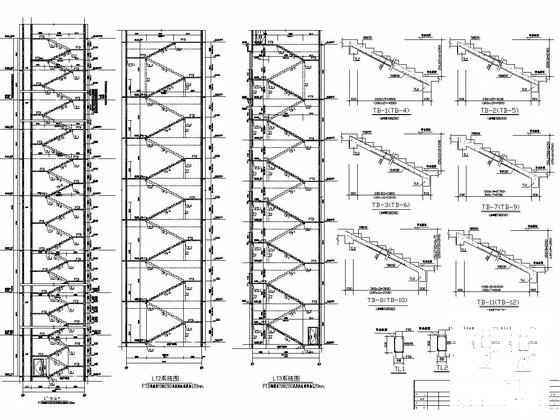

楼梯大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

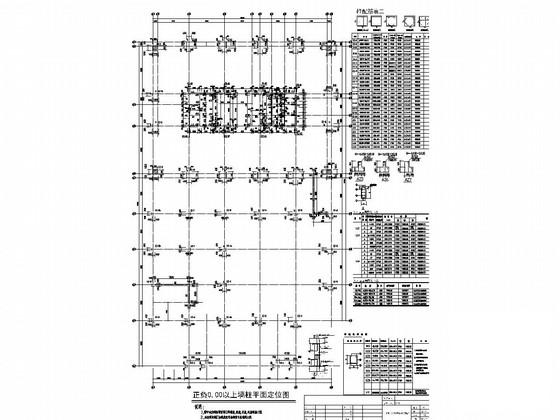

  • 核心筒结构施工 - 1
    核心筒结构施工 - 1
  • 核心筒结构施工 - 2
    核心筒结构施工 - 2
  • 核心筒结构施工 - 3
    核心筒结构施工 - 3
  • 核心筒结构施工 - 4
    核心筒结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
