3层核心筒结构纪念馆结构施工CAD大样图（桩基础）
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架核心筒
- 钢结构：网架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该资料包含：结构设计总说明 ，钢框架结构设计总说明，人工挖孔灌注桩设计施工说明及桩表 ，桩基础平面布置图，承台梁
平面布置图
，结构平面图，钢框架内筒节点坐标表，核心筒剪力墙图、2-2（LT大样图），大样图等
共14张图纸。
出图日期：近代.03
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

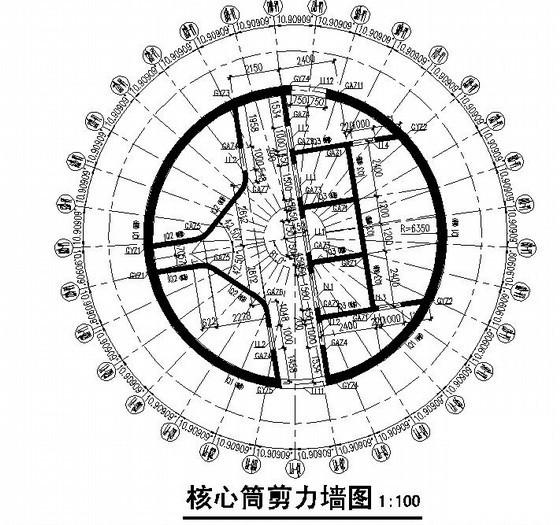

核心筒结构施工 - 1 -

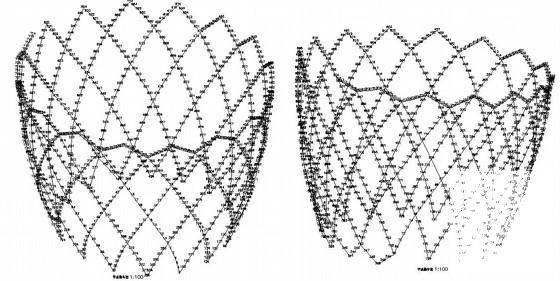

核心筒结构施工 - 2 -

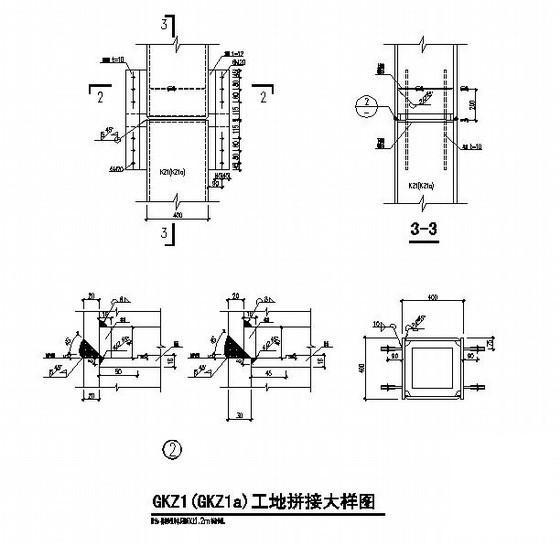

核心筒结构施工 - 3 -

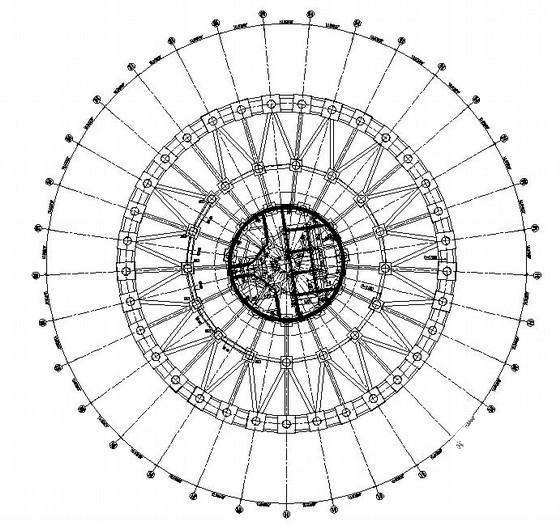

核心筒结构施工 - 4
