网球馆结构施工CAD图纸，共22张
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：网架,拱结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.4kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情

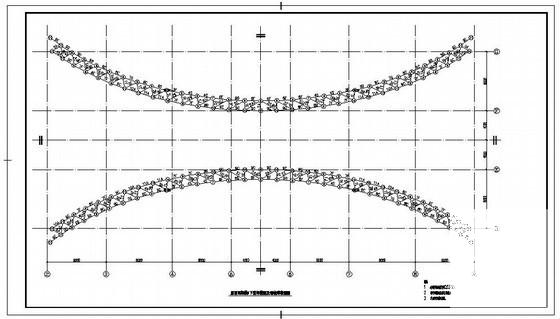

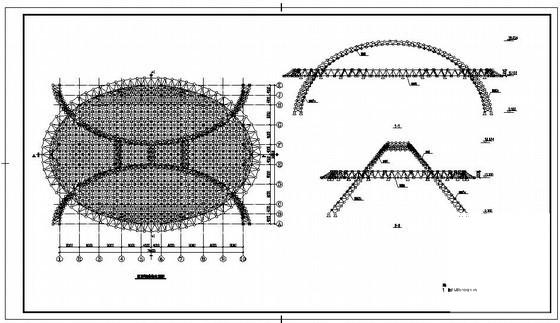

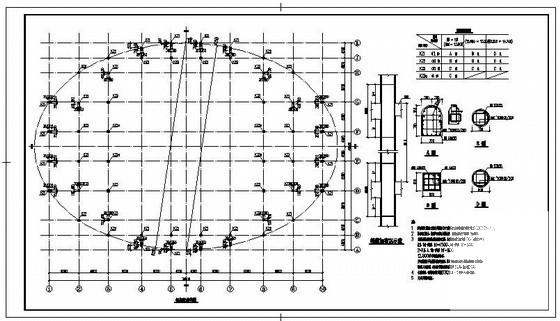

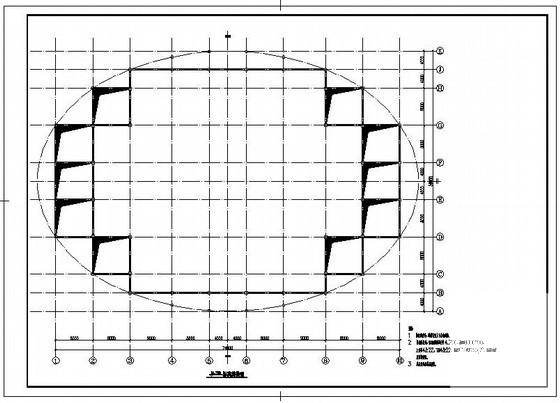

该项目屋面采用钢网架结构，并有两道拱形网架，拱形网架之间设联系网架。 全套22张图纸，包括：结构设计总说明、基础结构图、框架柱结构图、结构布置图、上下弦杆截面及螺栓球布置图、腹杆截面及螺栓球布置图等。
