某体育局办公楼&网球馆幕墙结构设计图
该资料为：某体育局办公楼&网球馆幕墙结构设计图
该项目的幕墙设计尊重原建筑设计的风格，尽可能满足建筑设计的要求，同时依据本公司设计的外装饰效果图，力求使大楼更具实用性功能和现代美感。
该项目主楼主要为干挂白麻火烧花岗岩，部分为磨面花岗岩装饰带，主楼标高0.00以下及裙楼一层为蘑菇石干挂。洞口为铝合金推拉窗，主楼两侧及九、十、十一层部分洞口为隐框单层钢化玻璃幕墙，外加铝合金装饰带。
该资料包含：

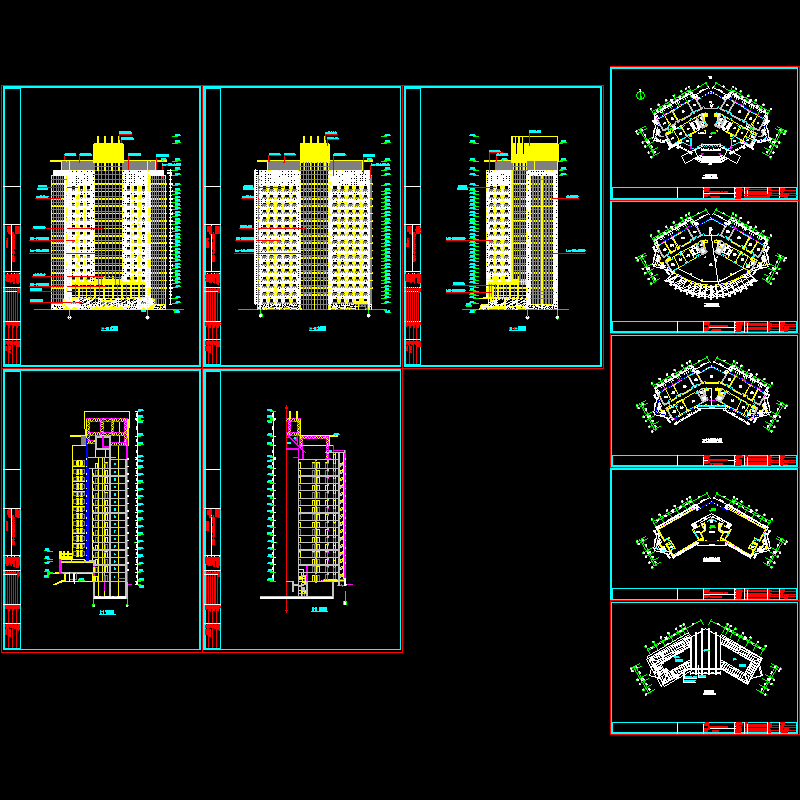

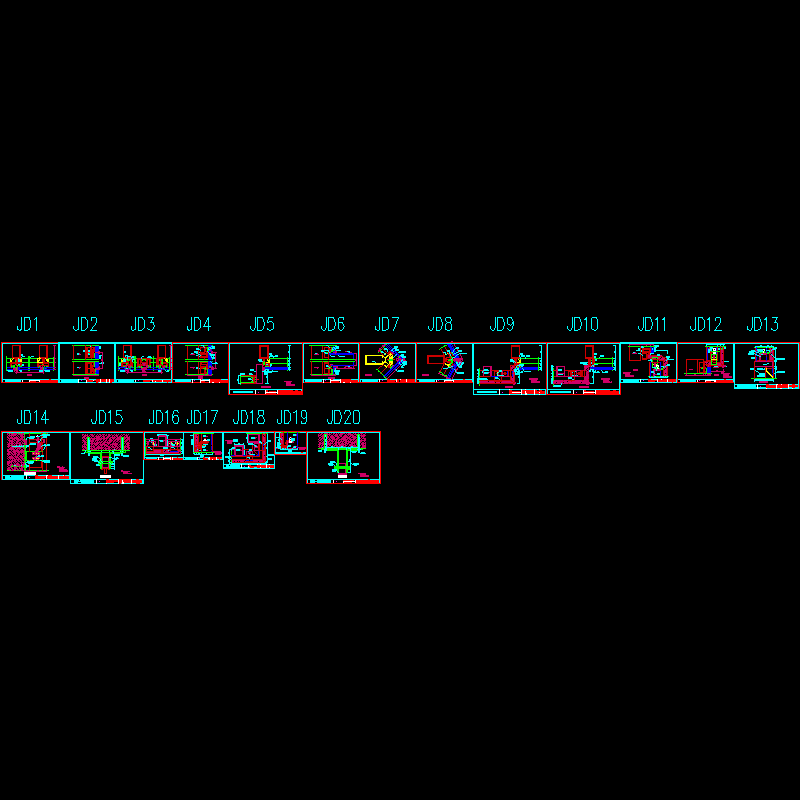

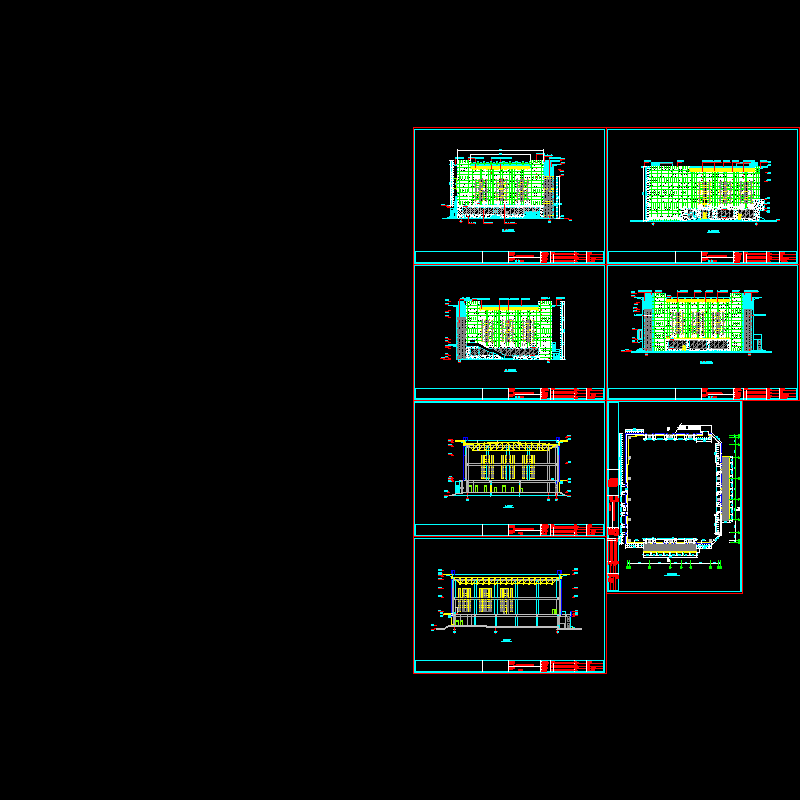

设计说明、立面图、剖面图、平面图、玻璃幕墙横剖节点图、玻璃幕墙纵剖节点图、玻璃幕墙开启横剖节点图、玻璃幕墙与铝合金百页饰条节点图、玻璃幕墙装饰条部位纵剖节点图、玻璃幕墙90度转角横剖节点图、玻璃幕墙120度转角横剖节点图、玻璃幕墙与石材幕墙交接节点图、玻璃幕墙开启部分与石材幕墙交接节点图、玻璃幕墙底部节点图、玻璃幕墙顶部节点图、石材幕墙与铝合金百页饰条节点图、隐框玻璃幕墙避雷安装节点图、玻璃幕墙顶部节点图、石材幕墙立柱安装节点图、石材幕墙底部节点图共40张图纸。

办公楼&网球馆节点图.dwg

办公楼幕墙分格图.dwg

网球馆幕墙分格图.dwg

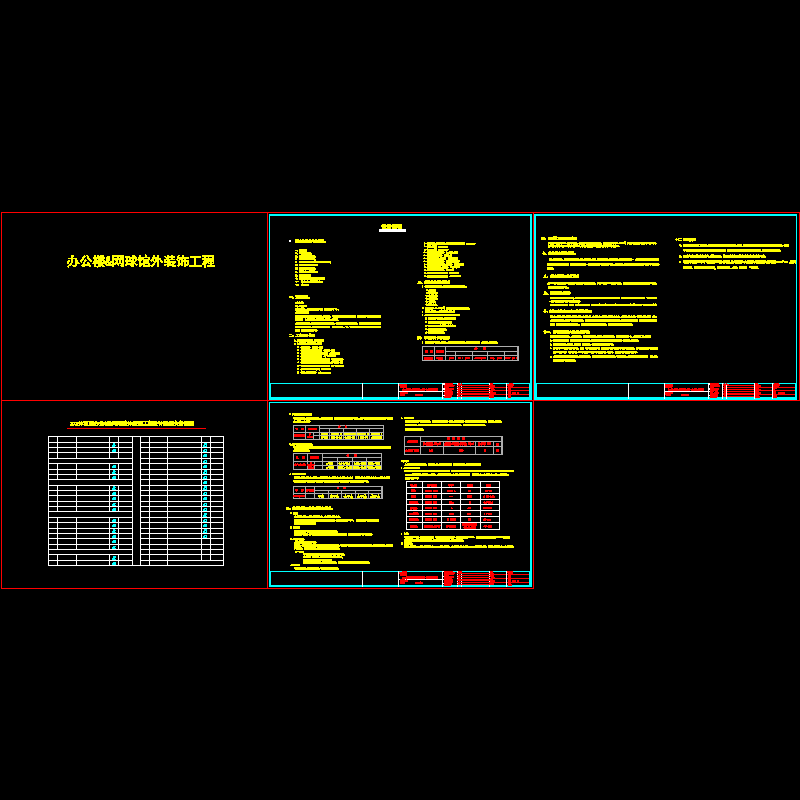

设计总说明.dwg
