广场钢结构穹顶结构施工CAD图纸，共25张图纸

附件详情

该项目是广场钢结构穹顶项目，玻璃顶主拱轴线直径为11.000m，拱高为5.280m，主拱与混凝土圈梁按不动铰支座假定计算，主拱与顶部环梁按刚接假定，环向系杆、环向主檩与主拱，径向次檩与环向主檩的连接均按铰接考虑。
建筑抗震设防类别为丙类，抗震设防烈度为7度，结构安全等级为二级。

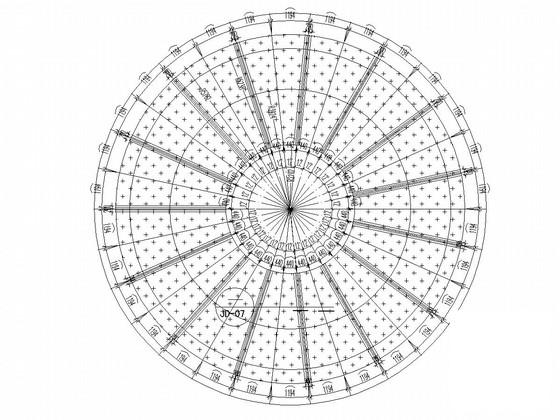

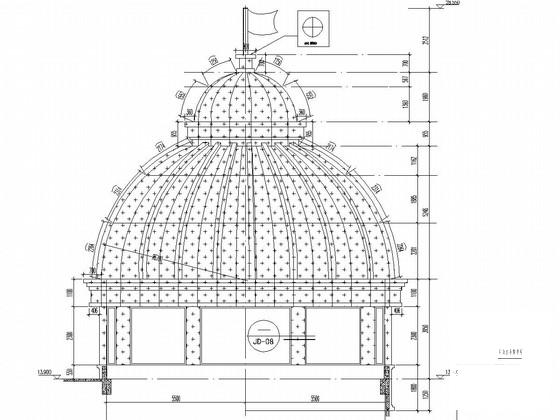

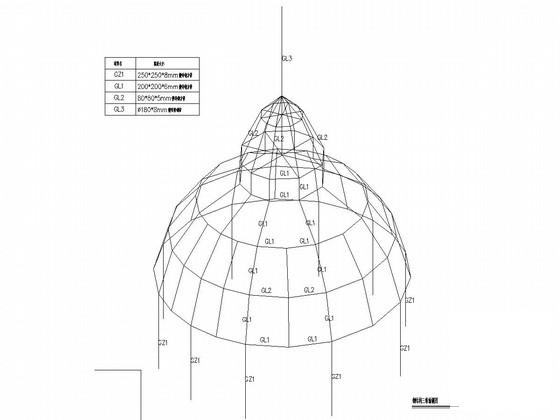

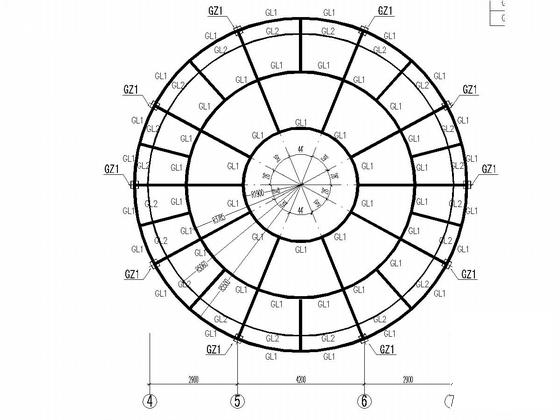

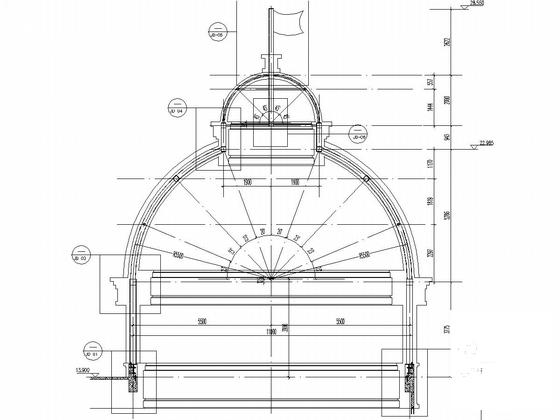

该资料包含：设计说明，穹顶整体剖面图，穹顶钢结构剖面图，GZ1钢柱定位图，钢结构俯视图，钢结构俯视图，钢结构三维轴测图，穹顶铝板外表面俯视分格图，穹顶铝板内外表面分格图，连接节点详图等共计25张图。
分享投稿时间：近几年12月。
