展厅结构设计CAD施工图纸，共22张施工图纸
- 建筑类别：商业
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 参考图纸：22张
- 设计年代：近代
附件详情
基础平面、钢柱及柱脚平面、结构平面、墙梁布置、大屋面檩条布置平面、屋面检修爬梯布置图、线立面布置图共22张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

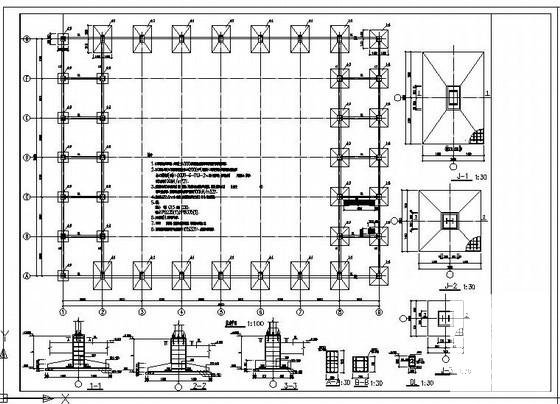

展厅设计施工图 - 1 -

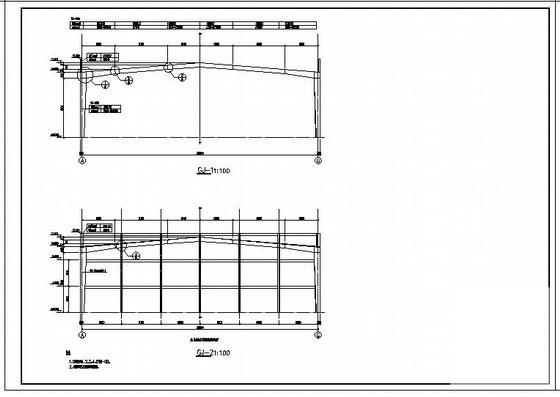

展厅设计施工图 - 2 -

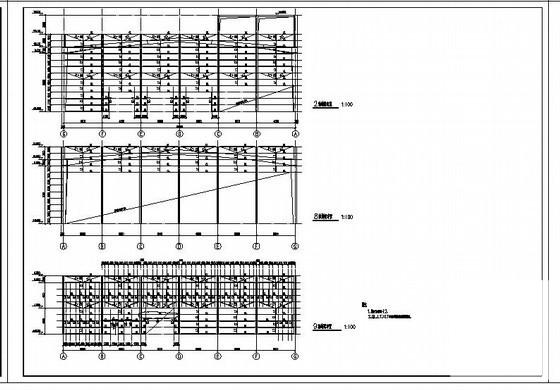

展厅设计施工图 - 3 -

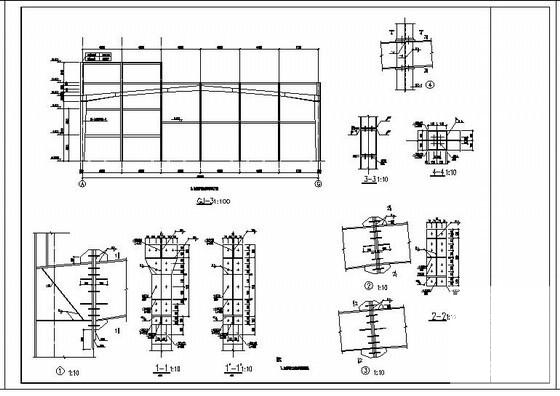

展厅设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
