海5层钢结构展厅结构设计CAD施工图纸

附件详情

上海某钢结构展厅结构设计图
该资料为：上海某钢结构展厅结构设计图
本次钢结构设计范围包括：五层办公楼，两层控制中心和共享大厅，屋顶网架。
该资料包含：

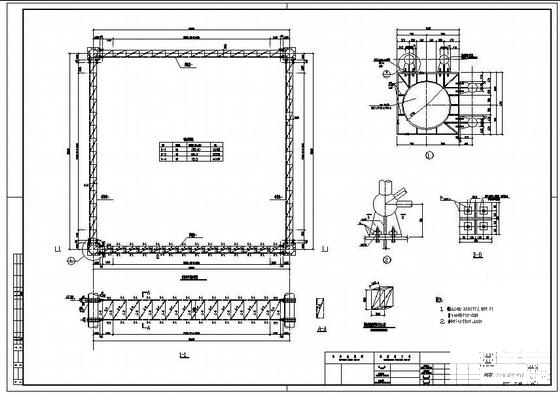

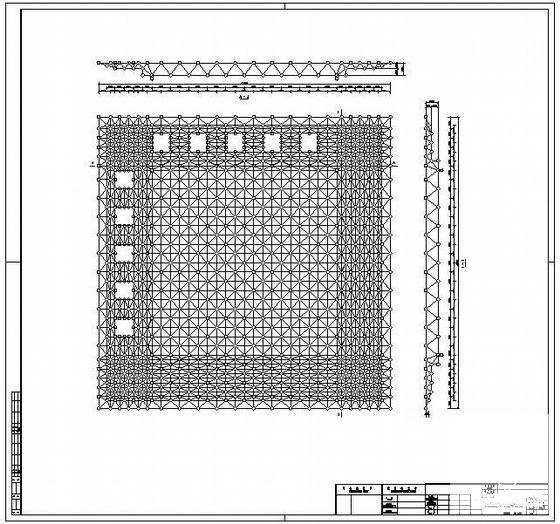

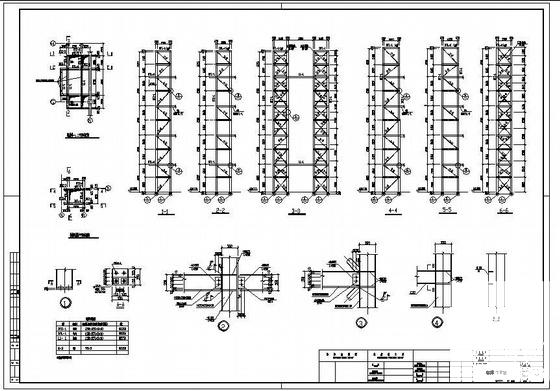

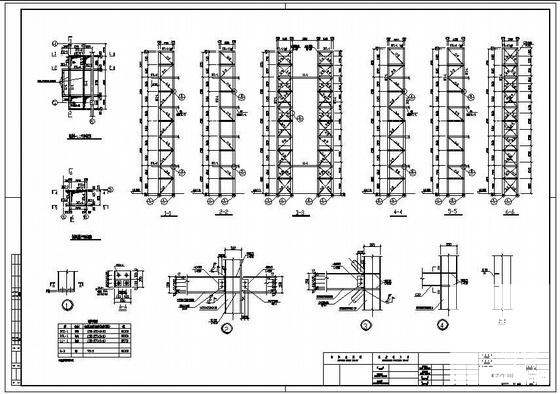

结构设计总说明、桩位及基础平面布置图、结构平面布置图、楼梯间屋顶结构平面布置图、 节点详图 、共享大厅管桁架详图、电梯井详图、 楼梯详图 、网架设计与施工说明及支座图、网架整体 平面布置图 、网架上弦杆与球节点布置图、网架下弦杆与球节点布置图、网架腹杆布置图、网架材料表共23张图纸。
