办公楼中庭网架屋面结构施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：9张
附件详情
网架
结构设计说明
、屋面平面、网架总体布置、上弦杆平面、下弦杆平面、腹杆平面、螺栓球详图、材料表;支座详图、屋面支托、檩条平面共9张图纸。

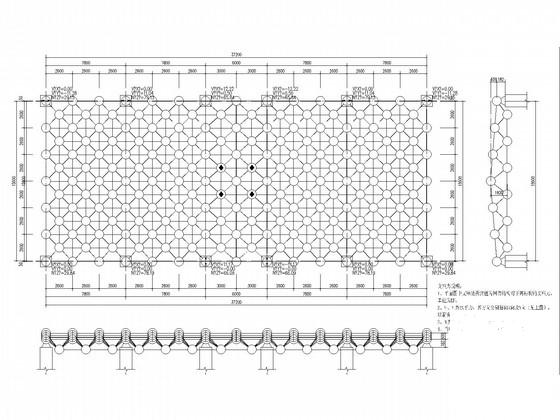

上弦杆平面

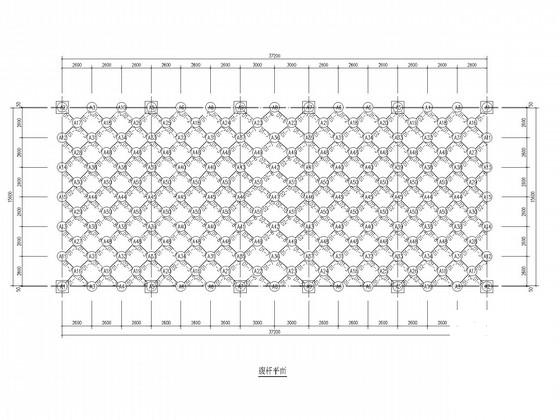

腹杆平面

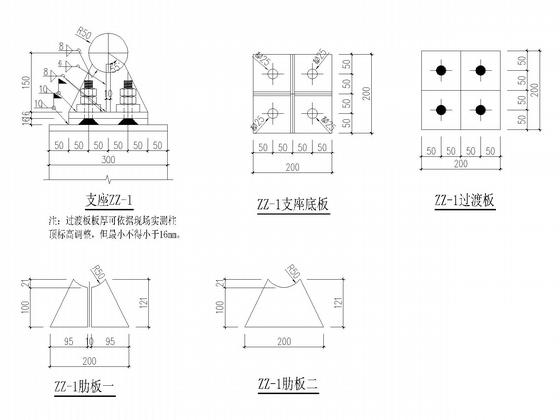

支座节点

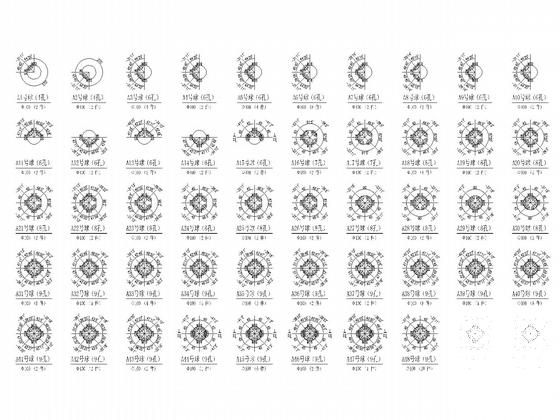

螺栓球节点
屋面支托、檩条平面
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
屋面网架结构施工 - 1 -
屋面网架结构施工 - 2 -
屋面网架结构施工 - 3 -
屋面网架结构施工 - 4 -
屋面网架结构施工 - 5 -
屋面网架结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.37 MB
- 收藏次数：0
-
文件名称：
附件-995878598980908705667.zip
