12414平米17层住宅楼采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：12414.72平方米
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计内容：通风,采暖,防排烟
- 采暖系统：热水辐射
附件详情
该项目总建筑面积:12414.72M2。地上十七层,地下一层，该项目采暖热媒为小区锅炉房提供热水，供、回水设计温度为60/50°C。系统内定压及补水均由锅炉房解决。管井内设热计量装置接至室内分集水器。住宅、商业网点及入口门厅等均采用地板辐射采暖，采用双管下供下回异程系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

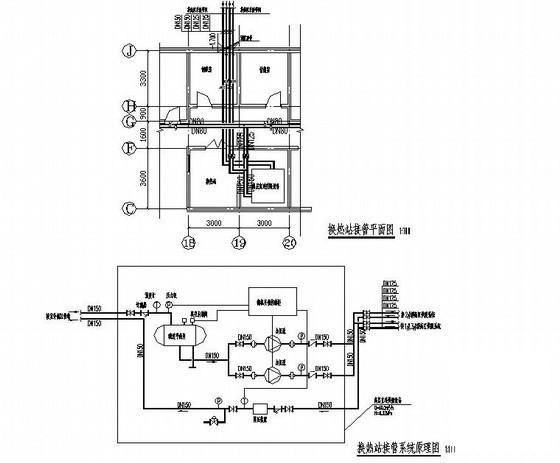

住宅采暖图纸 - 1 -

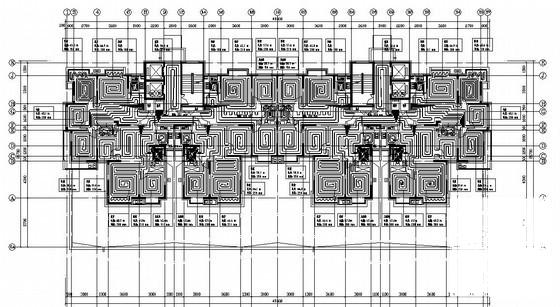

住宅采暖图纸 - 2 -

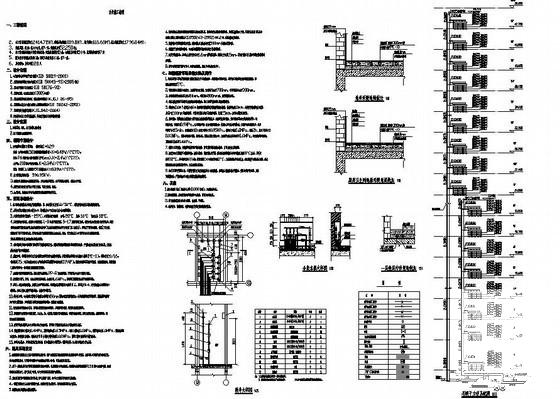

住宅采暖图纸 - 3 -
住宅采暖图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
