铁车站主体围护结构设计CAD施工图纸(桩基础)

  • 建筑类别:交通建筑
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 地下室功能:人防
  • 参考图纸:27张
  • 设计年代:近代

附件详情

某地铁车站主体围护结构设计图
该资料为:某地铁车站主体围护结构设计图、该资料包含:
设计说明、车站主体围护结构总平面图、主体围护结构 平面布置图 、围护结构左线地质纵断面图、围护结构剖面图、基坑监控量测图共27张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

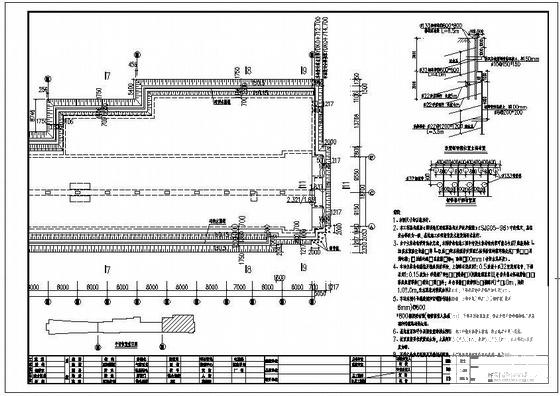

  • 车站主体结构 - 1
    车站主体结构 - 1

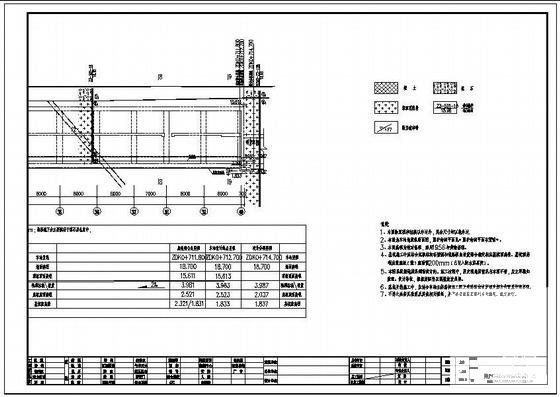

  • 车站主体结构 - 2
    车站主体结构 - 2

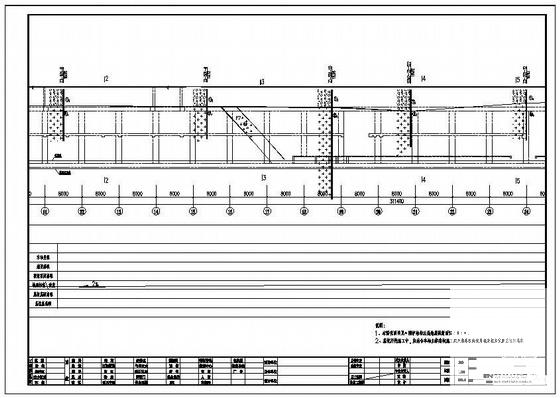

  • 车站主体结构 - 3
    车站主体结构 - 3

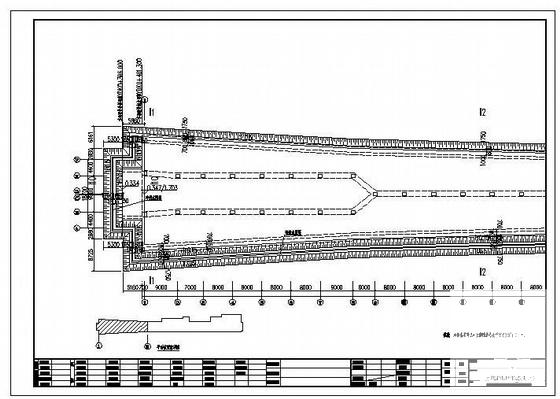

  • 车站主体结构 - 4
    车站主体结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
