18526平米25层住宅建筑楼采暖系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:18525.78平方米
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制
  • 项目所在地:山东

附件详情

  • 采暖设计总说明
  • 采暖大样图
  • 地下一层采暖通风平面图

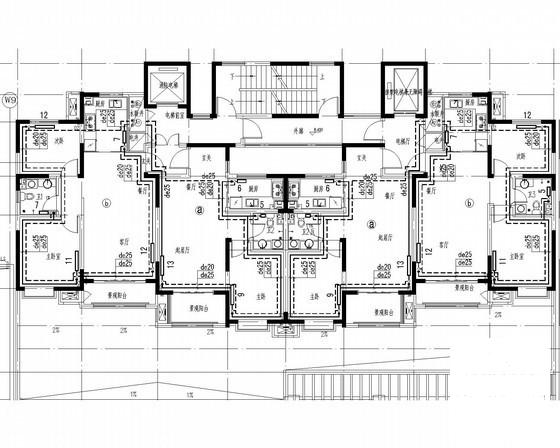

  • 一层采暖平面图
  • 二层采暖平面图
  • 三层采暖平面图
  • 四~十一层采暖平面图
  • 十二~二十三层采暖平面图
  • 二十四层采暖平面图
  • 二十五层采暖平面图
  • 采暖系统图
  • ...

附件详情

一、项目概要:
总建筑设计面积:A8#楼为18525.78m2,A9#楼为19450.93m2,A10#楼为18200.27m2,地上1-25层,地下1层。为一住宅楼...
二、采暖系统:
1.采暖系统竖向分区设置:1~11为低区采暖系统;12~25层为高区采暖系统。
2.各户均采用下供下回双管机械采暖系统。
3.设计采暖运行方式为连续供暖方式。
4.该项目散热器采用钢铝复合散热器GLF8-6/6-1.2型...

图纸共20张。

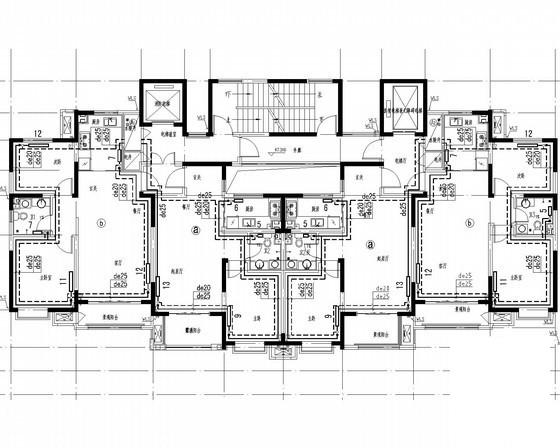

顶层二十五层采暖平面图

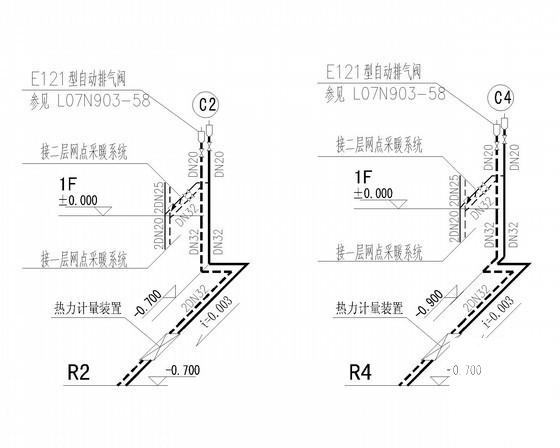

采暖系统图

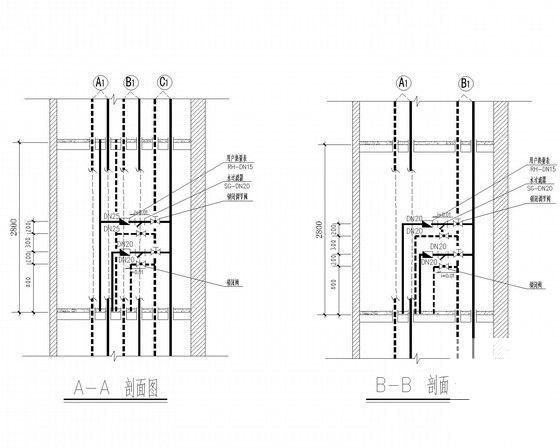

剖面图

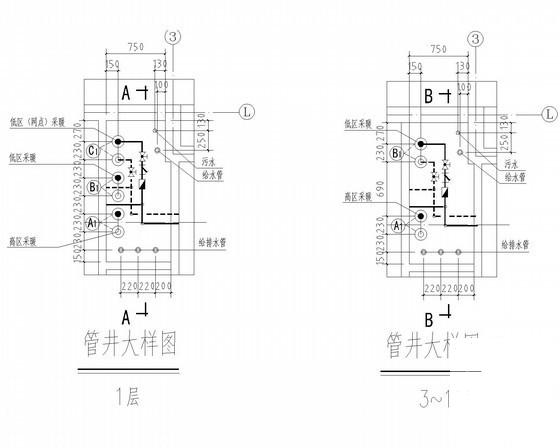

管井大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅采暖系统图 - 1
    住宅采暖系统图 - 1
  • 住宅采暖系统图 - 2
    住宅采暖系统图 - 2
  • 住宅采暖系统图 - 3
    住宅采暖系统图 - 3
  • 住宅采暖系统图 - 4
    住宅采暖系统图 - 4
  • 住宅采暖系统图 - 5
    住宅采暖系统图 - 5
以上是部分截图,请下载附件后查看完整高清内容
