11层大厦商住楼给排水全CAD图纸

  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 出图日期:2011
  • 设计阶段: 设计方案
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:分流
  • 设计内容:给排水, 消火栓, 灭火器
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 地下室用途:车库

附件详情

结构类型 框架结构,地下室1层(车库或柴杂间),地面以上11层,其中一、二层为商用,三至十一层为住宅(72套房) ; 该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统全套图纸。图纸共:14张。

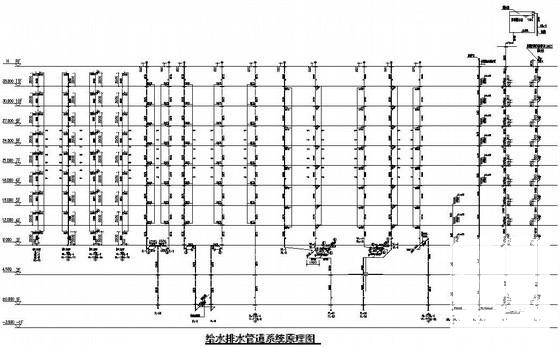

给水排水管道系统原理图

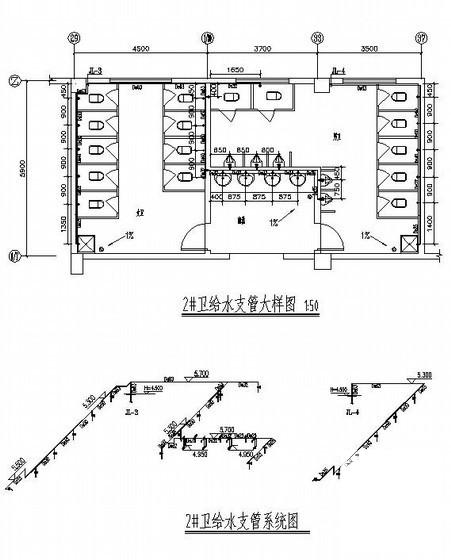

卫给水支管系统图

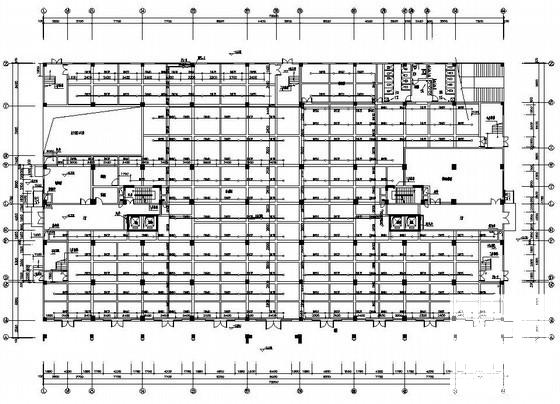

一层自动喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商住楼给排水图纸 - 1
    商住楼给排水图纸 - 1

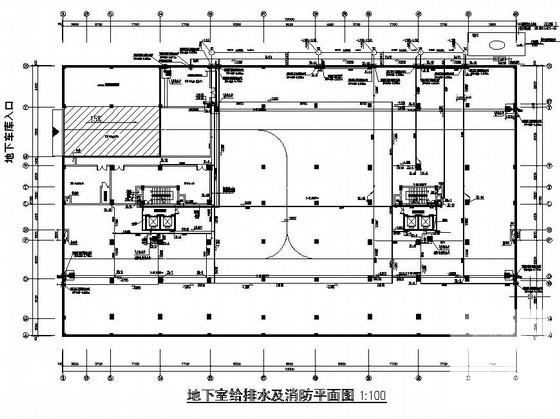

  • 商住楼给排水图纸 - 2
    商住楼给排水图纸 - 2
  • 商住楼给排水图纸 - 3
    商住楼给排水图纸 - 3
  • 商住楼给排水图纸 - 4
    商住楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
