6000平米6层通信建筑气体消防设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:6000平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:气体灭火系统
  • 特殊系统:气体消防
  • 大样节点:气体灭火,设备房布置
  • 项目所在地:广东

附件详情

  • 资料目录
  • 主要设备材料表
  • 七氟丙烷气体灭火系统设计说明
  • 一层气体灭火平面图
  • 二层气体灭火平面图
  • 三层气体灭火平面图
  • 四层气体灭火平面图
  • 五层气体灭火平面图
  • 六层气体灭火平面图
  • 气体灭火系统图 (一)
  • 气体灭火系统图(二)
  • 气体灭火系统图(三)
  • 气体灭火系统图(四)
  • 气体灭火系统图(五)
  • 气体灭火系统图(六)

附件详情

该项目位于广东,是一通信机楼建筑,地下一层为水池和水泵房,一层为高压配电室、低压配电室、制冷机房、发电机房等;二~六层为空调机房、数据机房、电力电池室、传输机房、交换机房等,建筑高度为35.90m,建筑面积为6440.17m。本建筑的水消防部分详见水施图。建筑耐火等级为一级,为高层建筑。
设计范围为:建筑一~六层的七氟丙烷气体消防设计。
,共计15张图纸;

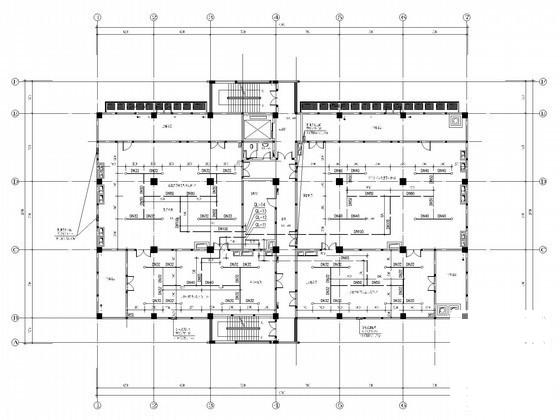

三层气体灭火平面图

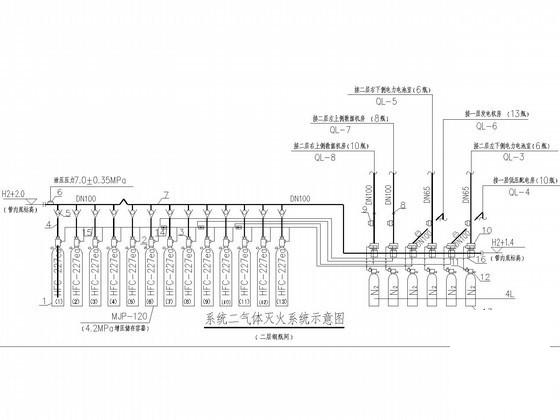

气体灭火系统示意图

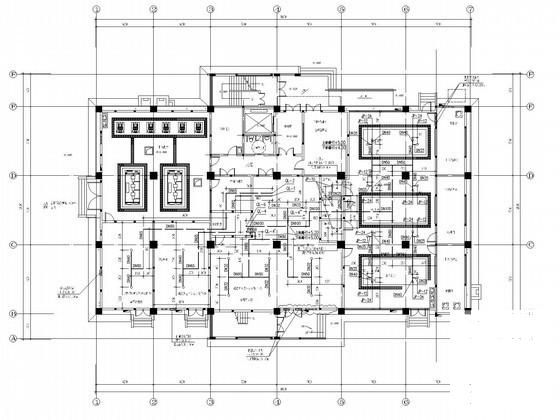

发电机房气体灭火管道系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑消防施工图设计 - 1
    建筑消防施工图设计 - 1
  • 建筑消防施工图设计 - 2
    建筑消防施工图设计 - 2
  • 建筑消防施工图设计 - 3
    建筑消防施工图设计 - 3
  • 建筑消防施工图设计 - 4
    建筑消防施工图设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
