6351平米4层商场及车库空调防排烟系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6351平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

  • 空调设计说明
  • 1层空调及防排烟平面图
  • 2层空调及防排烟平面图
  • 3层空调及防排烟平面图
  • 4层空调及防排烟平面图
  • 机房层通风平面图
  • 屋顶通风平面图
  • 空调系统原理图
  • 防排烟及通风系统原理图
  • 大样图
  • ...

附件详情

一、项目概要:
地上建筑面积约6351平方米,建筑高度约28.8米。地下一,二层为车库及设备机房; 地上一层至四层为商场...
二、冷热源:
空调冷热源由设于地下室制冷机组及换热站提供...
三、空调系统:
1.该项目商业部分采用中央空调系统,夏季空调冷水及冬季空调热水由地下室制冷机组及换热站提供。
2.商业卖场、公共空间等大空间均采用全空气系统。
3.空调水系统采用二管制、一次泵变流量系统,冷/热水循环泵采用变频运行...
四、防排烟系统:
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.商业部分设置机械排烟系统,系统排烟量按最大防烟分区面积每平米不少于120立方米/小时计算...

图纸共13张。

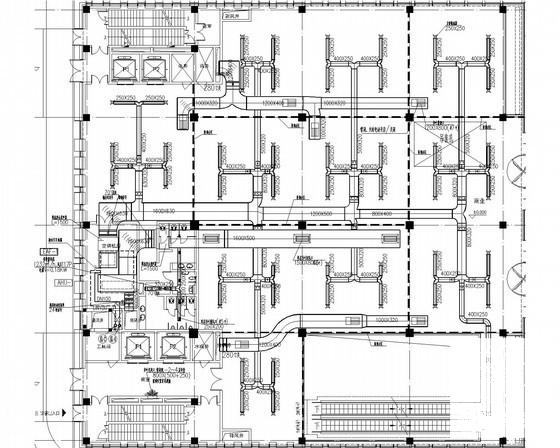

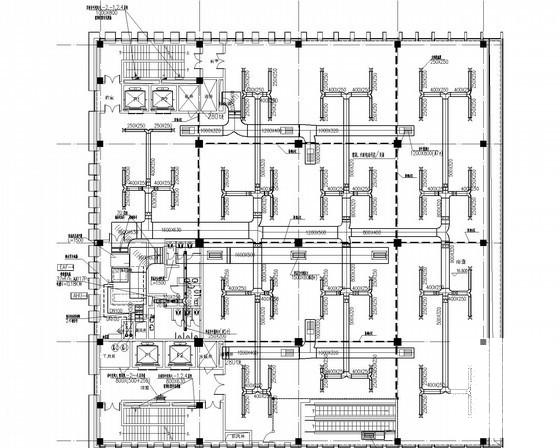

空调及防排烟平面图

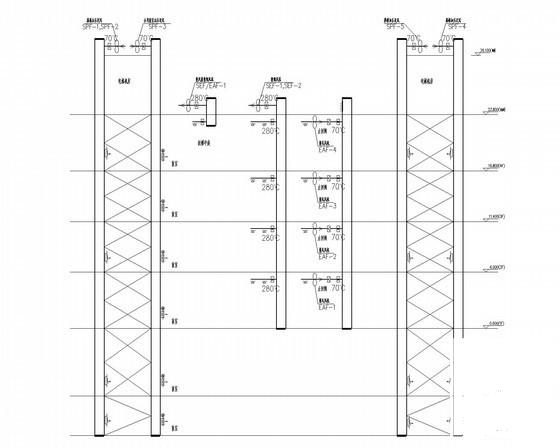

防排烟及通风系统原理图

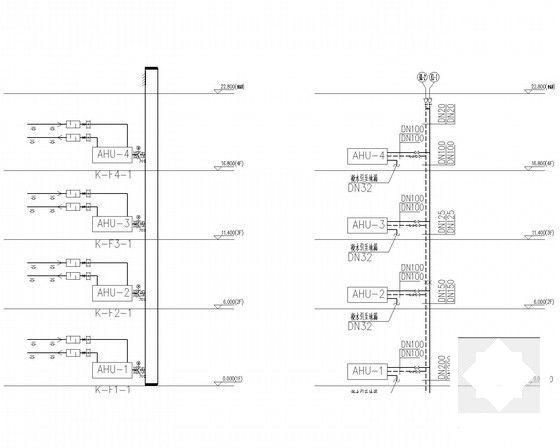

空调系统原理图

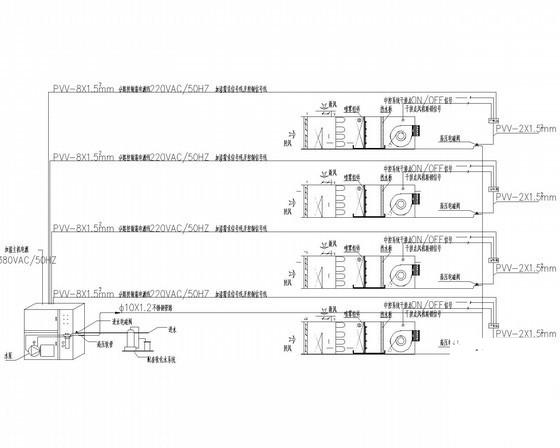

高压微雾加湿器一拖四系统示意图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 商场空调系统设计 - 1
    商场空调系统设计 - 1
  • 商场空调系统设计 - 2
    商场空调系统设计 - 2
  • 商场空调系统设计 - 3
    商场空调系统设计 - 3
  • 商场空调系统设计 - 4
    商场空调系统设计 - 4
  • 商场空调系统设计 - 5
    商场空调系统设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
