学校工程暖通施工图纸cad平面图及车库排烟系统
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省学校工程
暖通施工图
2019
，总建筑面积21207.83平方米。食堂1层为厨房及附属用房，2层为厨房、设备用房及车库，层高10.8m,建筑为多层公建，耐火二级；风雨操场1层为操场和训练室等等,层高9.3m,建筑为单层公建，耐火二级；教学楼总建筑面积15224.92平方米，1~4层为教室,层高14.4m,建筑为多层公建，耐火二级。
设计范围：
卫生间、设备房、地下车库的通风系统设计。
不满足自然排烟的房间及停车库排烟系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

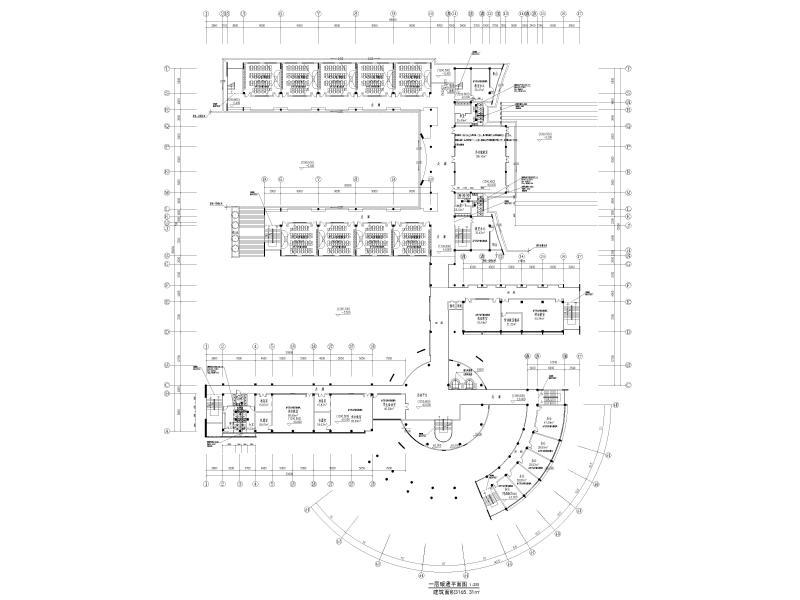

一层暖通平面图 -

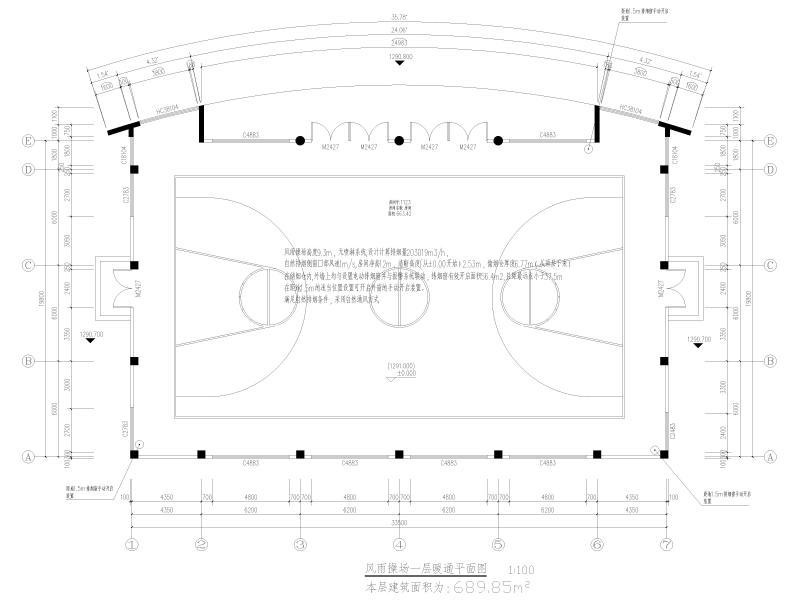

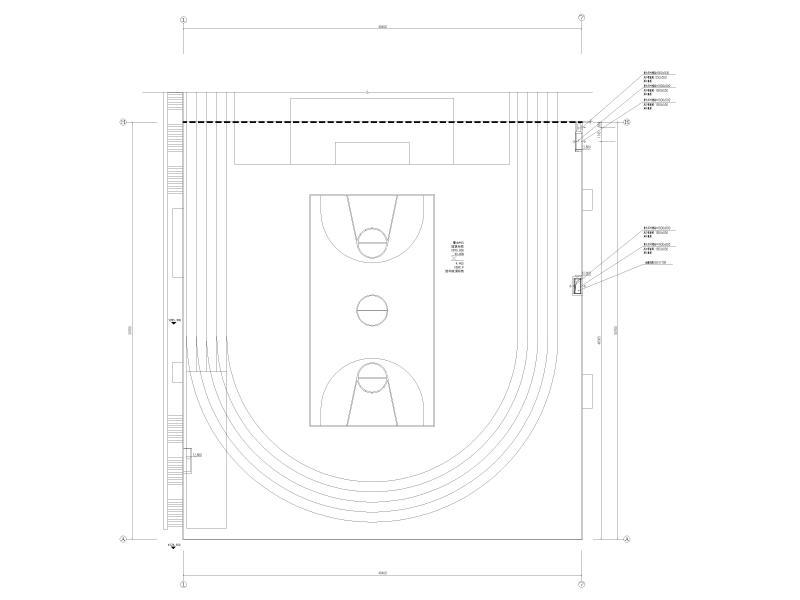

风雨操场一层暖通平面图 -

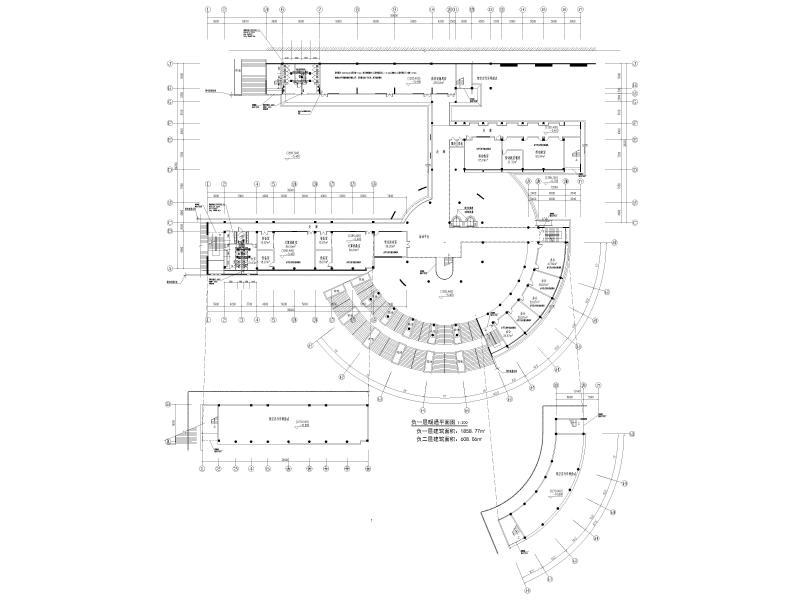

负一层暖通平面图 -
食堂屋顶暖通平面图 -

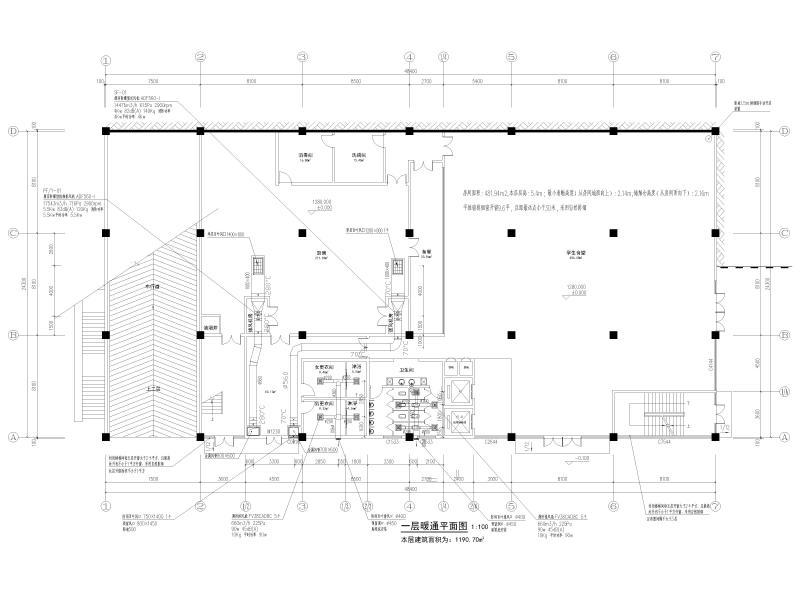

食堂一层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-16
- 评论次数：0
- 浏览次数：0
- 文件大小：1.73 MB
- 收藏次数：0
-
文件名称：
附件-996587697598756565.dwg
