36805平米25层五星级酒店强弱电CAD施工图纸

附件详情

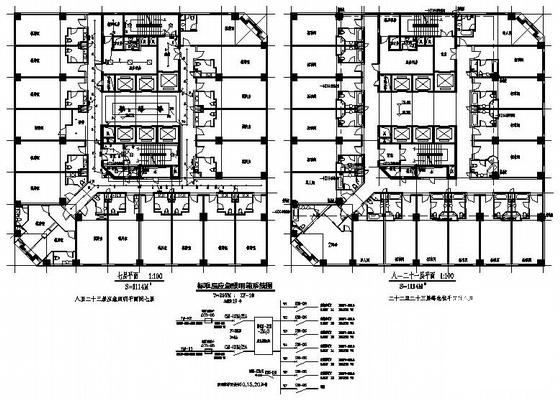

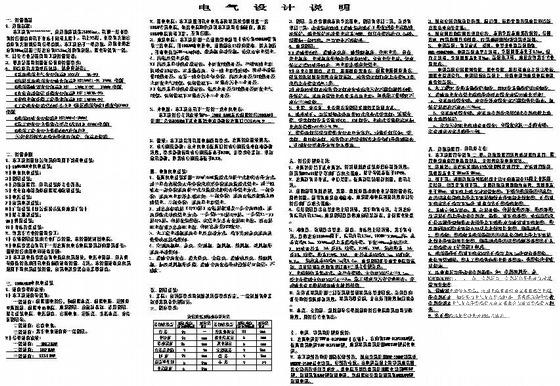

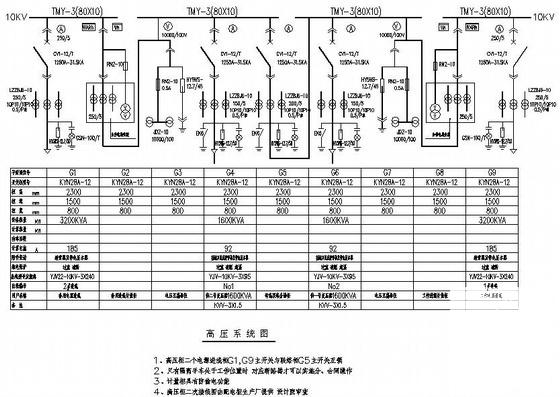

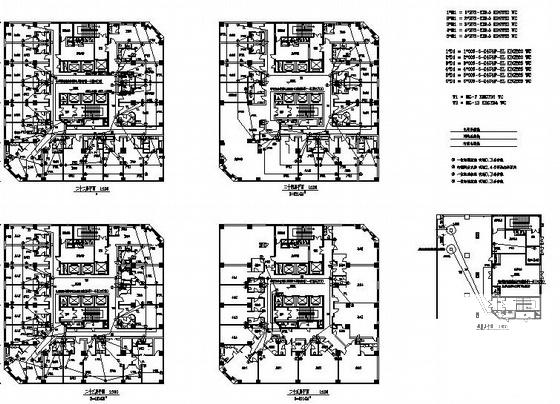

某五星级酒店强弱电图纸，共69张图纸，包括设计说明、高低压系统图、照明、电力、应急照明、 防雷平面图 ，消防、背景音乐、安防、综合布线图等。

1、建筑概况：
该项目为*********，总建筑面积约36805m 。地下一层主要为设

备用房及地下车库（战时人防）。地上25层，主要为宾馆客房及为宾

馆服务的各类房间。该项目属于一类建筑，建筑主体高度为90m,裙楼

三层高度为15.6m,结构为框架。防火等级为一级。
二、设计范围
1、该项目设计包括红线内的以下强弱电系统：
1）10/0.4KV变配电系统；
2）电力配电系统；
3）照明系统；
4）建筑物防雷、接地系统及安全措施；
5）火灾自动报警及消防联动控制系统；
6）电话系统；
7）有线电视系统；
8）广播系统（包括背景音乐及应急广播）
9）保安监视系统；
10）网络系统；
11）车库管理系统。
