建筑类别：商业,酒店
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：60728.68平方米
-
设计年代：近代
-
地下室用途：车库,设备用房
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目地址：江苏
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：
,其它
附件详情
-
设计说明一
-
设计说明二
-
人防设计说明
-
人防系统图一
-
人防系统图二
-
人防系统图三
-
能耗监测系统设计说明
-
能耗监测系统图
-
火灾自动报警系统图一
-
火灾自动报警系统图二
-
火灾自动报警系统图三
-
电气火灾监测系统图
-
建筑太阳能光伏发电系统图
-
电气垂直干线系统图
-
系统图一~二十三
-
地下室平时电力平面图
-
地下室战时电力平面图
-
夹层电气平面图
-
一~三层电力平面图
-
一~三层应急平面图
-
一~九层电力，应急平面图
-
屋架层电力，应急平面图
-
地下层
-
地下层火灾报警平面图
-
一~九层火灾报警平面图
-
屋架层火灾报警平面图
-
屋顶
-
接地平面图
-
……
附件详情
该项目为江苏豪华五星级酒店，由星级酒店、地下车库和设备用房组成。建筑面积：60728.68平方米，建筑高度44.10米。
设计范围：1，电力配电及控制系统(不含10/0.4kV变配电系统)；2，照明配电系统；3，防雷保护、安全保护及接地系统；4，火灾自动报警系统。
该项目平时使用功能：地下停车库；战时使用功能：六级二等人员掩蔽部。设计范围：人防工程的照明、动力配电、消防报警系统及接地系统。不包括为满足平时使用功能而设置的综合布线及保安监控等系统。
编制于近代年，图纸共71张。
一层电力平面图
二层火灾报警平面图
电气火灾监测系统图
二层应急平面图
接地平面图
系统图二十五
电气垂直干线系统图

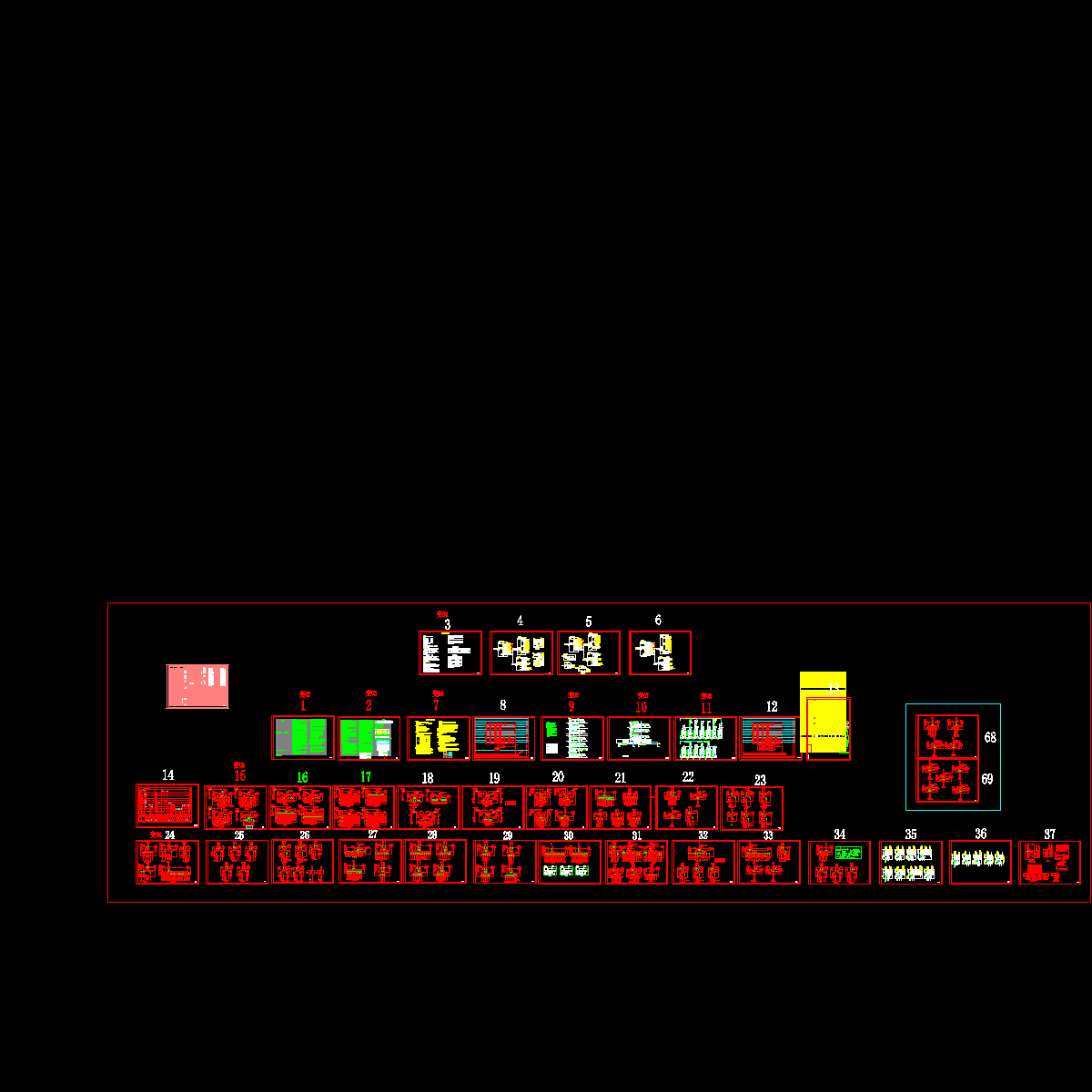

地下平面图(2013-03-26).dwg
电气系统图(2013-03-26).dwg
酒店地上干线、应急(2013-03-26).dwg
酒店地上火灾报警(2013-03-26).dwg

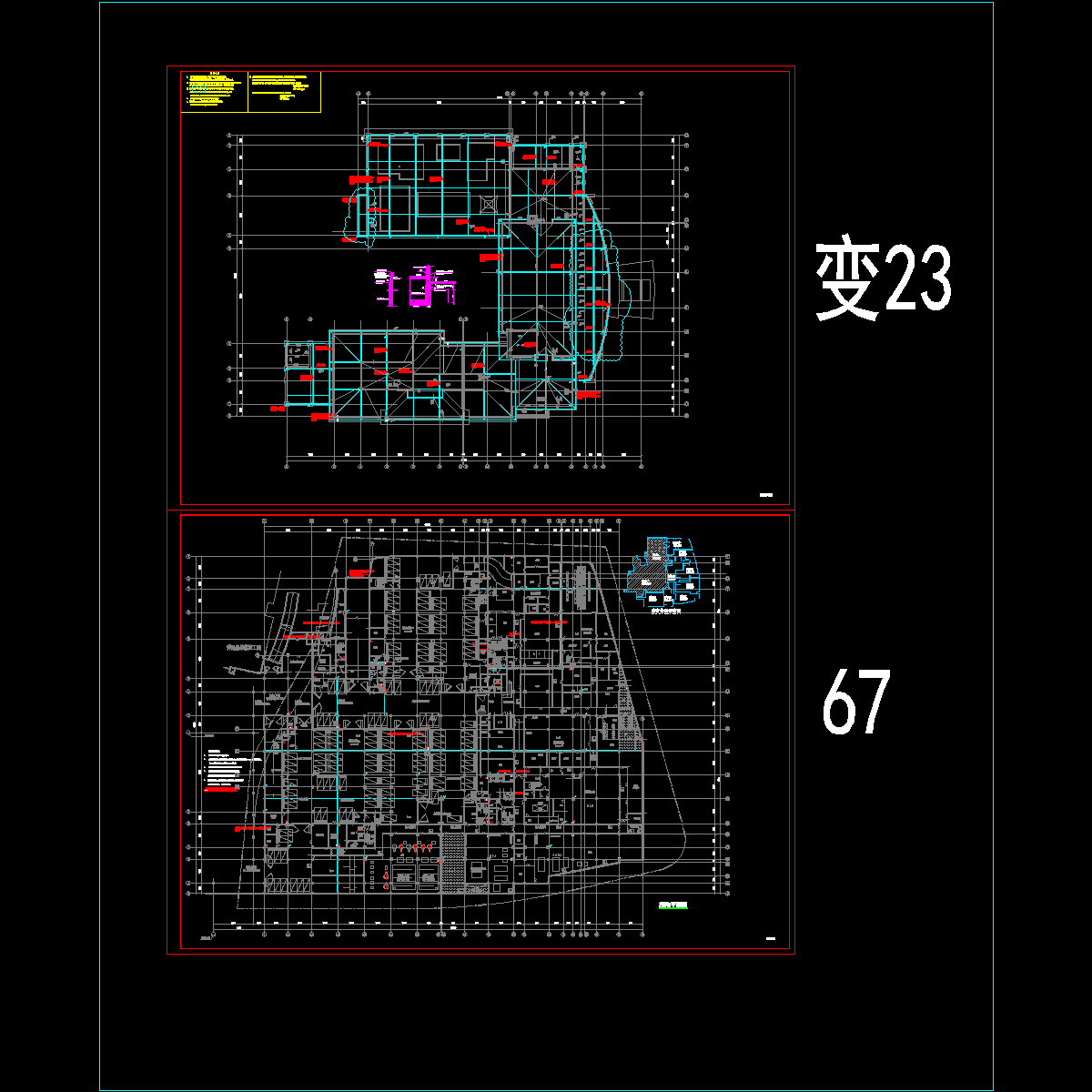

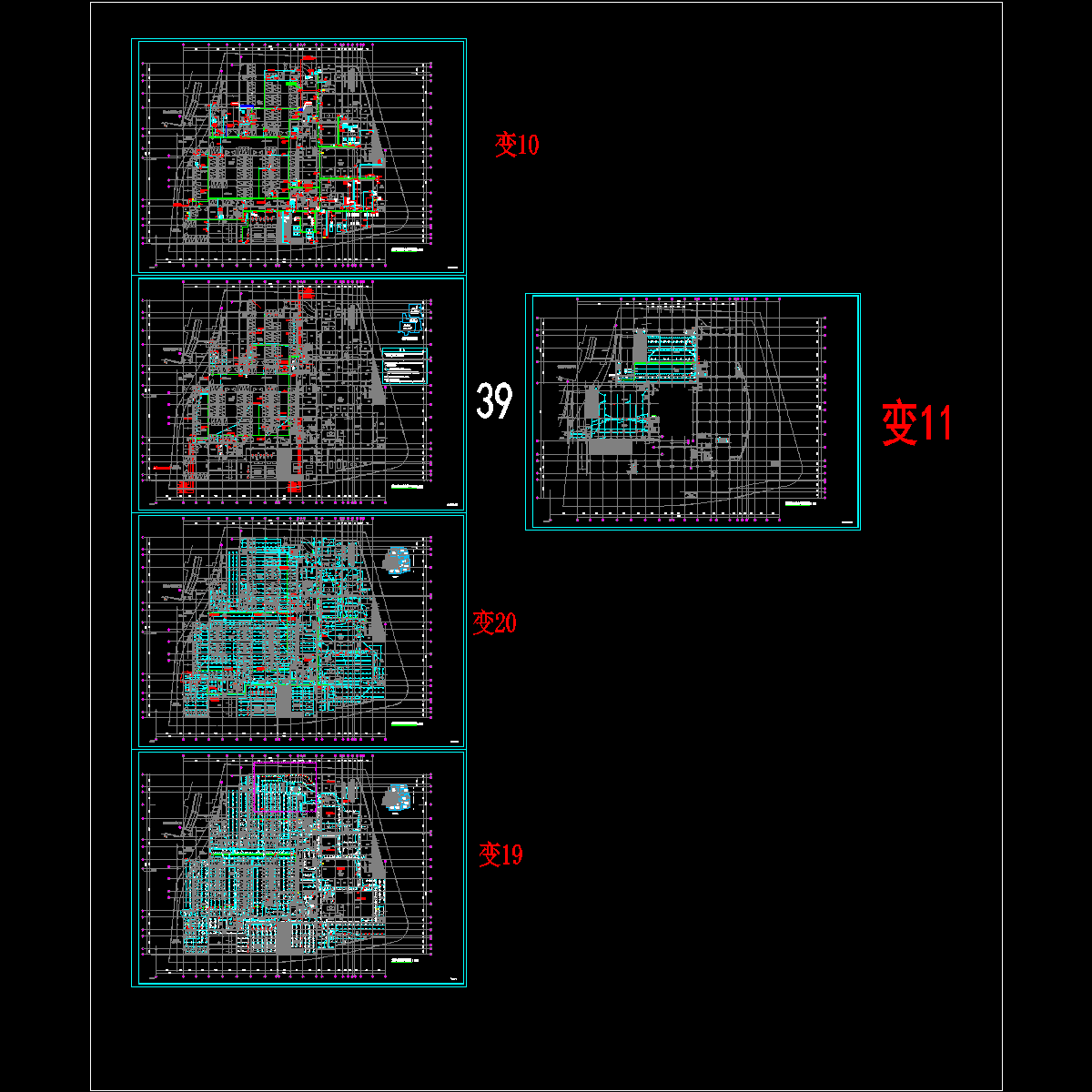

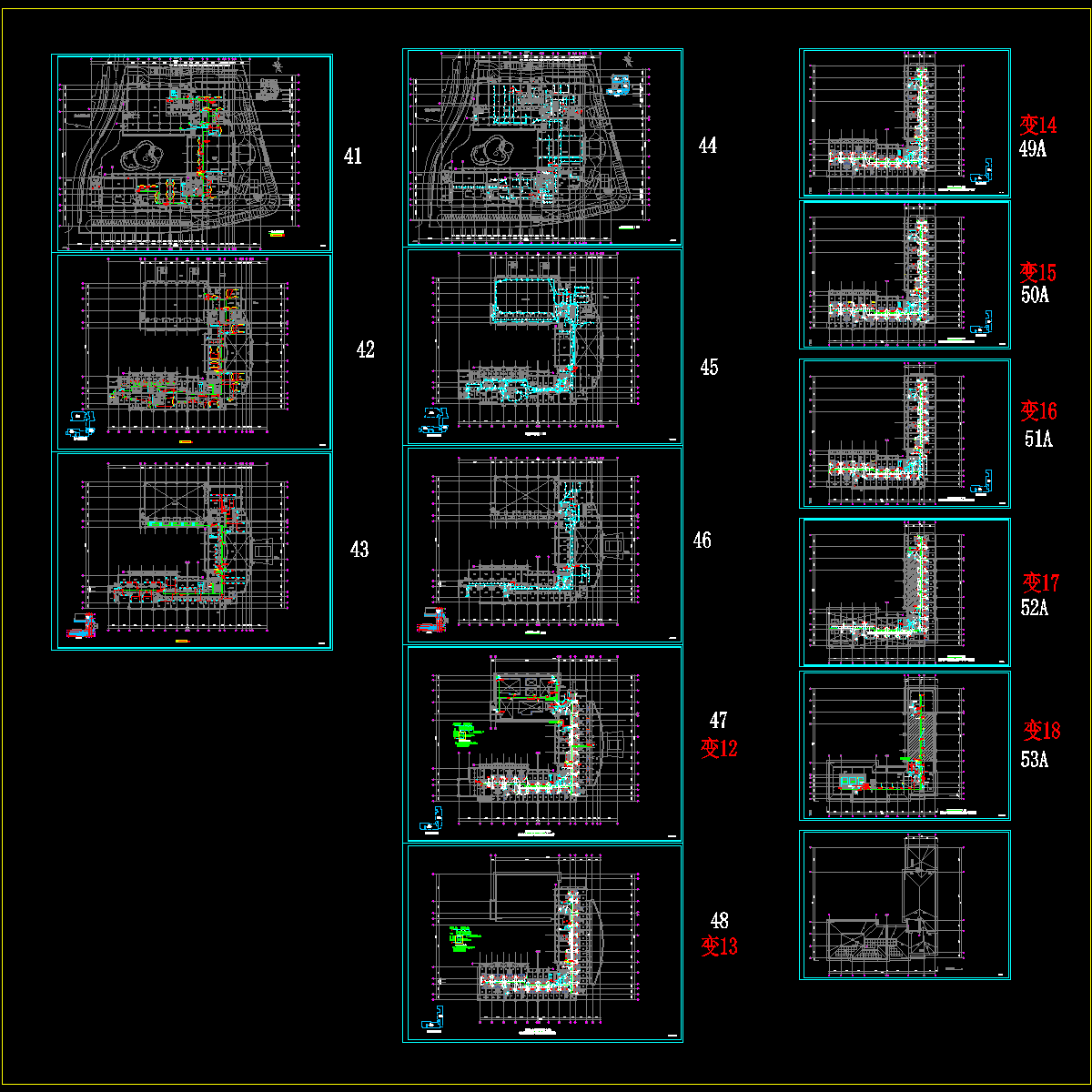

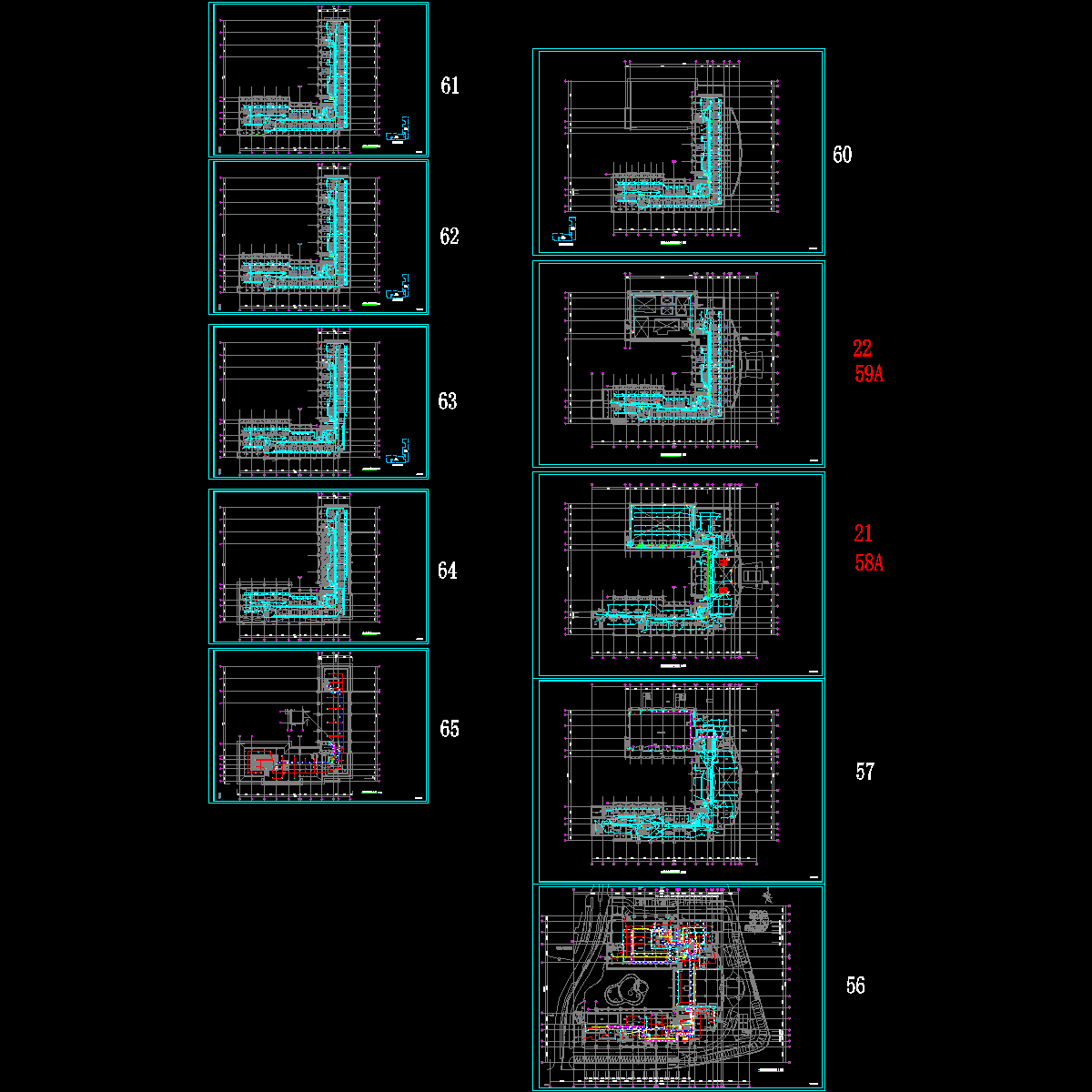

防雷接地(2013-03-26).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
