5层五星级酒店强弱电CAD施工图纸(消防联动控制系统)(TN-S)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：36805平方米
• 地上层数：25层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：63张
• 地下室用途：人防,车库,设备用房
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：湖北
• 强电设计： ,应急电源,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,停车场管理系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

某五星级酒店强弱电图纸，共69张图纸，包括设计说明、高低压系统图、照明、电力、应急照明、 ，消防、背景音乐、安防、综合布线图等。

1、建筑概况：
该项目为*********，总建筑面积约36805m 。地下一层主要为设

备用房及地下车库（战时人防）。地上25层，主要为宾馆客房及为宾

馆服务的各类房间。该项目属于一类建筑，建筑主体高度为90m,裙楼

三层高度为15.6m,结构为框架。防火等级为一级。
二、设计范围
1、该项目设计包括红线内的以下强弱电系统：
1）10/0.4KV变配电系统；
2）电力配电系统；
3）照明系统；
4）建筑物防雷、接地系统及安全措施；
5）火灾自动报警及消防联动控制系统；
6）电话系统；
7）有线电视系统；
8）广播系统（包括背景音乐及应急广播）
9）保安监视系统；
10）网络系统；
11）车库管理系统。

2

3

4

荆州新强电.dwg

荆州新弱电.dwg

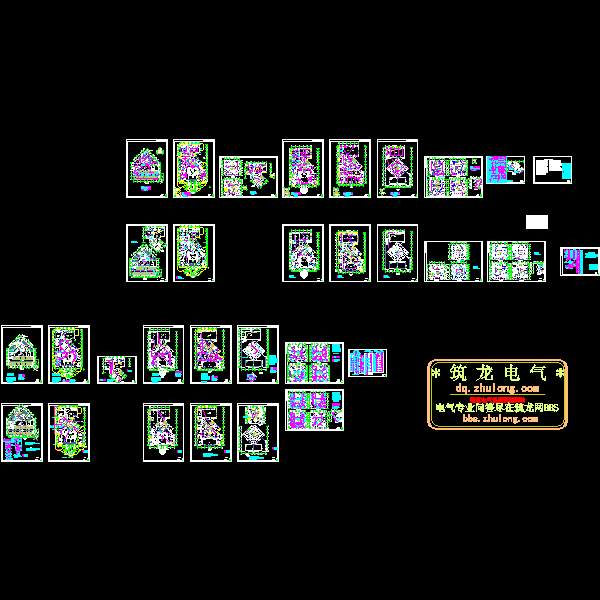

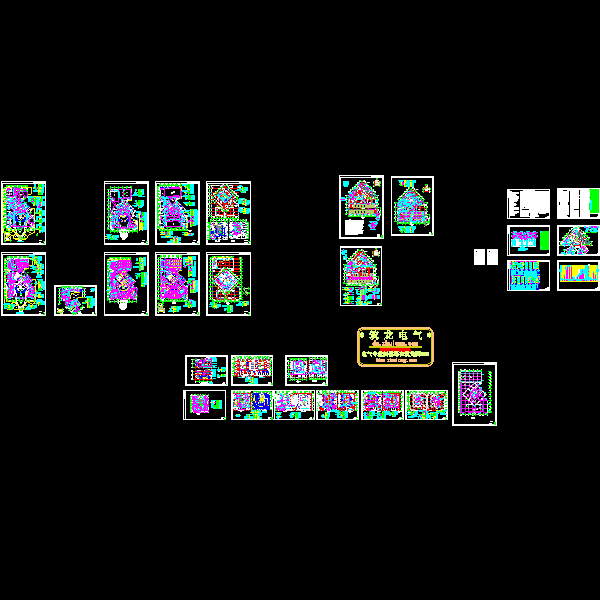

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
