50000平米8层学校园区建筑通风系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅,办公
  • 建筑设计面积:50000平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:湖南

附件详情

  • 通风设计施工说明
  • 主要设备表
  • 人防人员隐蔽所进风系统原理图
  • 人防地下室战时通风平面图

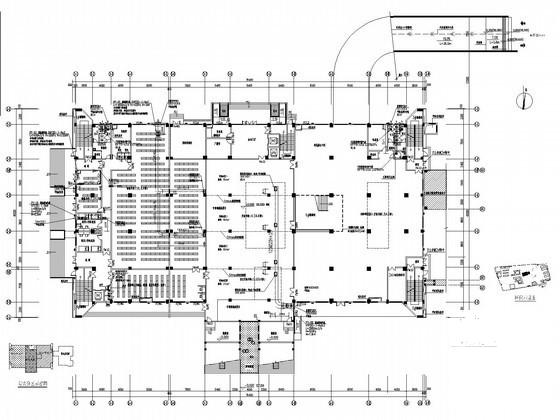

  • 三层通风及防排烟平面图
  • 楼梯间合用前室加压送风系统图
  • ......

附件详情

一、项目概要:
项目位于湖南省长沙市,为学校建筑,其中:地下室建筑面积6444.05m2,其中人防总面积:4813.19m2;2#总建筑设计面积:9337.59m2,建筑高度34.55m;4#建筑高度23.9m,总建筑面积11182.73m2;11#总建筑面积11182.73m2,建筑高度21.9m;12#总建筑面积4682.30m2,建筑高度21.9m......
二、通风系统:
1.卫生间活动室开水供应处及公共洗衣房设机械排风系统,换气次数不小于12次/h。
2.配电间设机械排风,换气次数5次/h。
3.电梯机房设机械排风系统,换气次数不小于10次/h。
4.活动室开水供应处及公共洗衣房设机械排风系统,换气次数不小于3次/h......
三、防排烟系统设计:
宿舍内走廊不满足自然排烟条件设计机械排烟系统,防烟分区排烟量每平米不小于60m3/(m2.h),系统排烟量为最大防烟分区面积X120m3/h。自然补风......

图纸共47张

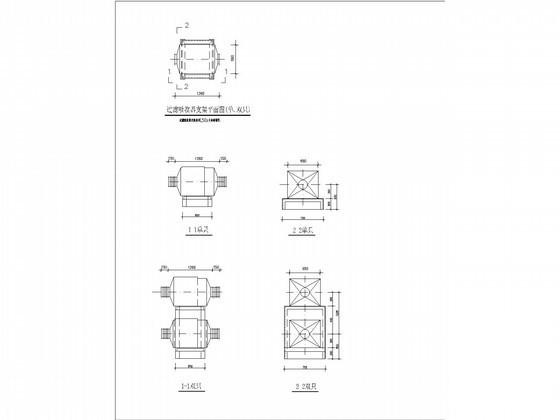

人防大样图

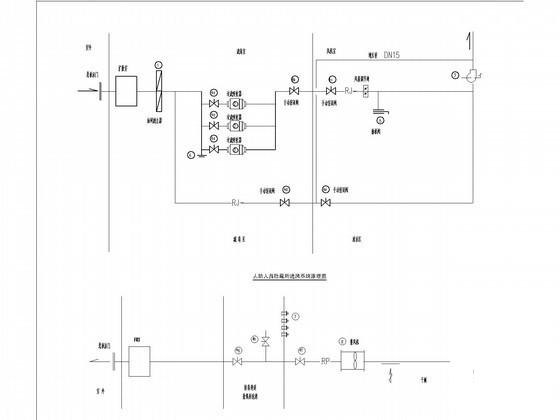

进排风原理图及大样

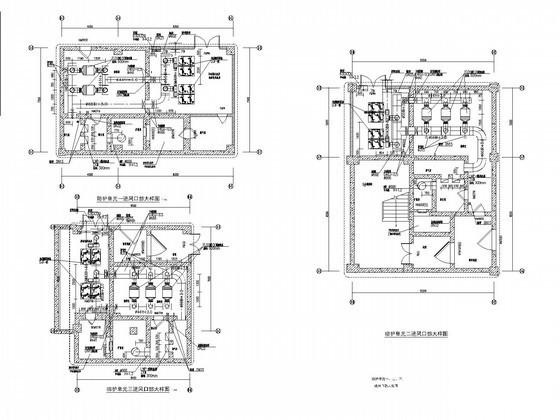

防护单元二进风口部大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑通风系统图 - 1
    建筑通风系统图 - 1
  • 建筑通风系统图 - 2
    建筑通风系统图 - 2
  • 建筑通风系统图 - 3
    建筑通风系统图 - 3
  • 建筑通风系统图 - 4
    建筑通风系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
