3层商务中心给排水施工CAD图纸（车库）

附件详情

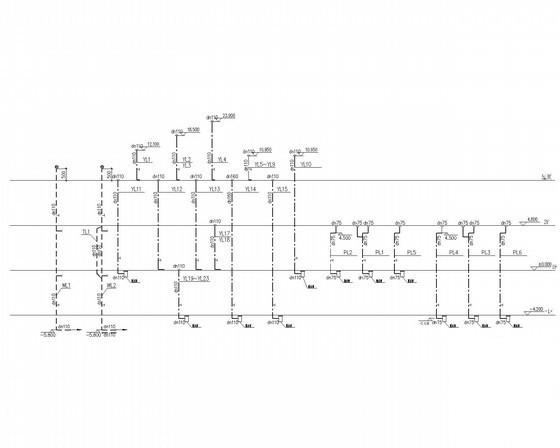

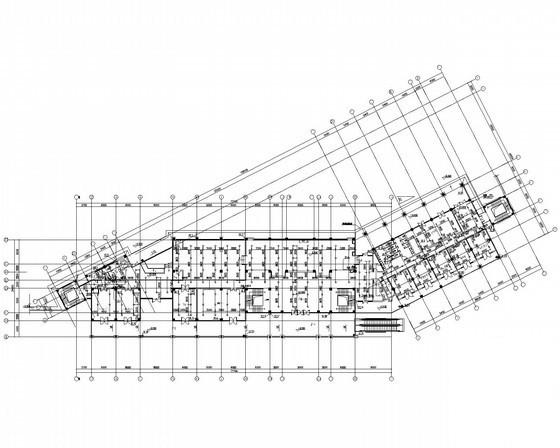

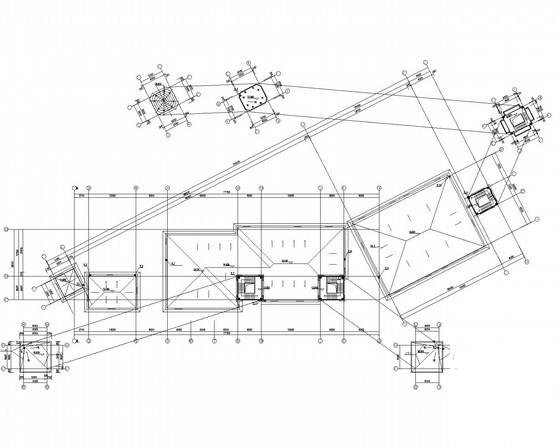

该附件为广西某商务中心给排水施工图纸。
项目概要：该项目包括高层住宅楼及其它小区配套设施等等。本单体为商务中心，地上2层，地下一层，建筑高度最高为10.0m。
设计范围：生活给水系统、生活污水系统、雨水系统、消火栓系统系统、自动喷淋灭火系统。本小区水源由市政给水管网供给，排水采用污废合流制，雨水采用重力流系统，屋面排水设计重现期为5a。室内消火栓用水量为40L/s，室外消防水量为30L/s。
共8张图。
