3层框架结构活动中心结构施工大样图cad平面布置图
-
建筑类别：娱乐,文化,体育
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
参考图纸：18张
-
设计年代：近代
该附件为
3层框架结构活动中心
结构施工图
2020
项目概要：该项目为贵阳市某村级文化活动中心建设项目；建筑设计结构形式为:框架结构;嵌固层位置:基础顶;
主要包括：基础平面布置图、基础梁配筋图、基础顶~屋面层板面柱配筋图、各层模板图、各层梁配筋图、各层板配筋图、楼梯大样图 、垃圾站结构图等
CAD格式，18张图。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

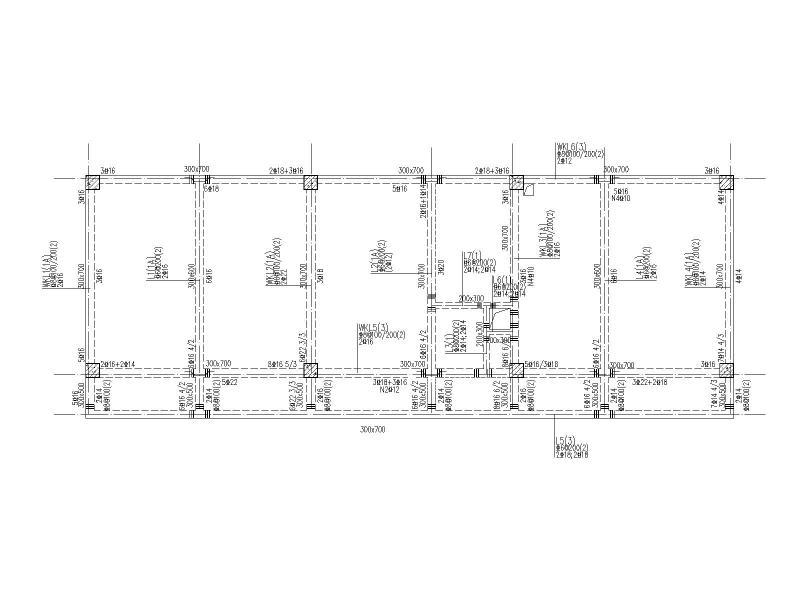

屋面层梁配筋图 -

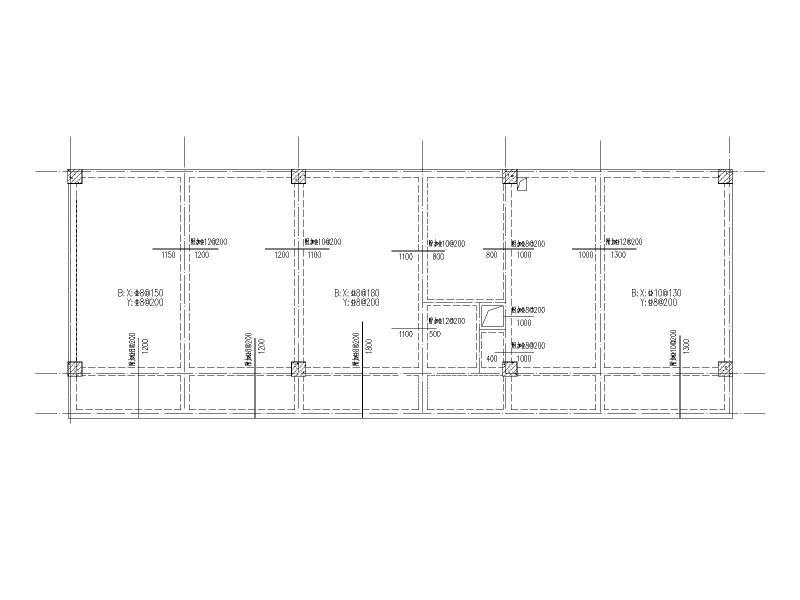

屋面层板配筋图 -

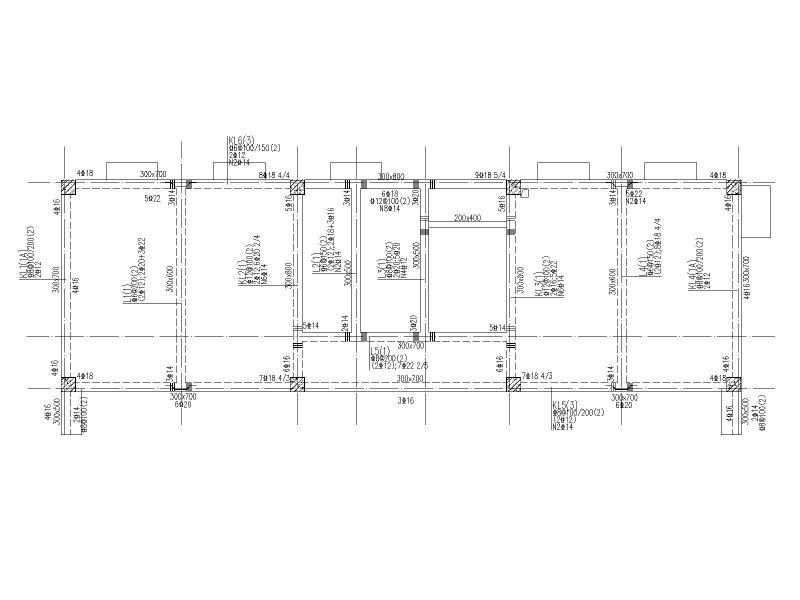

二层梁配筋图 -

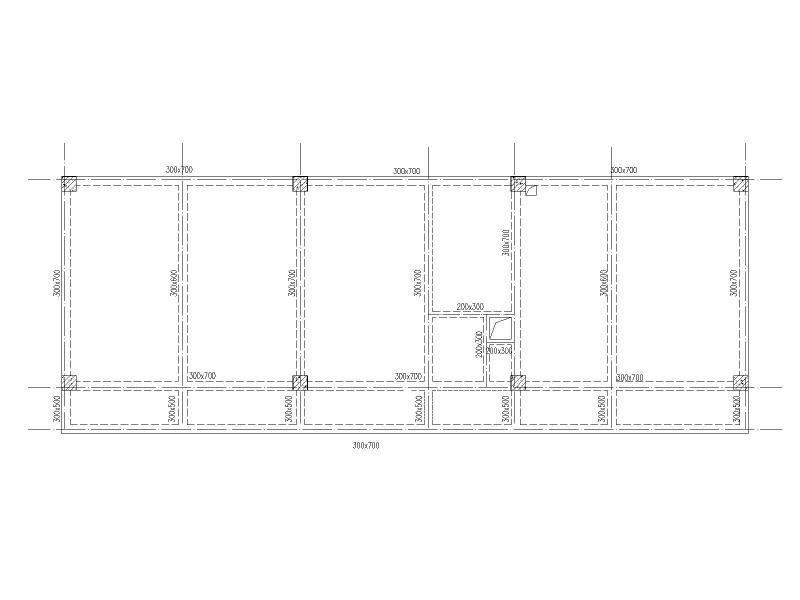

屋面层模板图 -

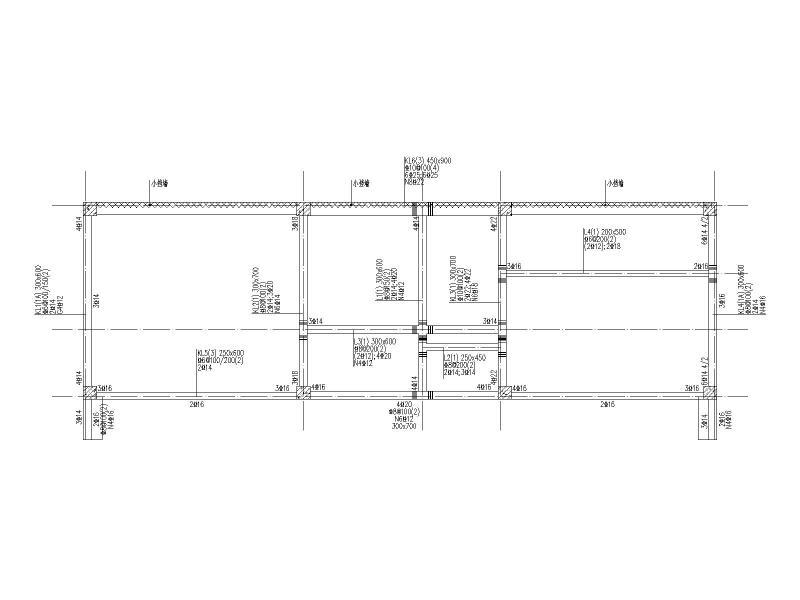

基础梁配筋图 -
梁后浇带的做法
以上是部分截图，请下载附件后查看完整高清内容
