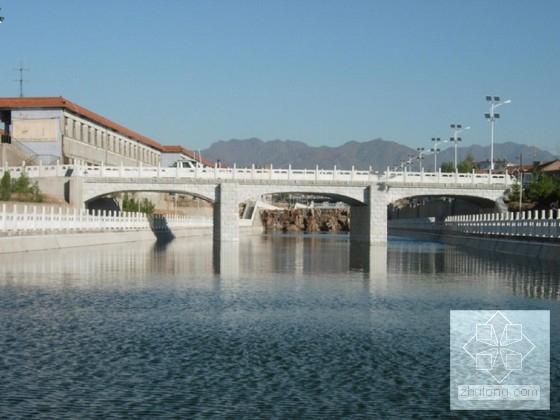

3x13m过河人行桥施工方案图纸24张CAD

资料简介
赚取积分

位置：河北
编制时间：近代
使用性：人行桥
跨径大小和多跨总长：39m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

设计总说明
全桥主要材料及工程数量表
桥型布置图
实心板一般构造图（一）
实心板一般构造图（二）
实心板配筋图（一）
实心板配筋图（二）
实心板配筋图（三）
桥台一般构造图
桥台垫石及挡块钢筋构造图
桥台盖梁钢筋构造图
桥台背墙钢筋构造图
桥台桩基钢筋构造图
桥墩一般构造图
桥墩垫石及挡块钢筋构造图
桥墩钢筋构造图
桥墩承台钢筋构造图
桥墩桩基钢筋构造图
支座及预埋钢板示意图
地袱钢筋及栏杆布置图
栏杆构造图
花池构造配筋图
HXC-40A型伸缩装置构造图
桥面系配筋及排水构造图

附件详情

设计荷载：人群: 4.3kPa；桥面宽度6米：0.35m栏杆+5.3m人行道+0.35m栏杆；洪水位：20年一遇洪水位531.4m；地震动峰值加速度：0.2g。设计交角为90度。桥梁上部结构采用现浇拱形梁,梁高0.4～1.4m。采用薄壁式桥墩、桩基础，桥台采用桩柱式桥台。桥面设置6～10cm防水铺装层+６沥青混凝土铺装层，沥青铺装层与桥面铺装间加设防水层。钻孔灌注桩施工放样，单桩中心偏差不大于50mm,群桩中心偏差不大于100mm,桩尖沉渣厚度宜不大于100mm,孔径不小于设计直径。
……
共计24张，

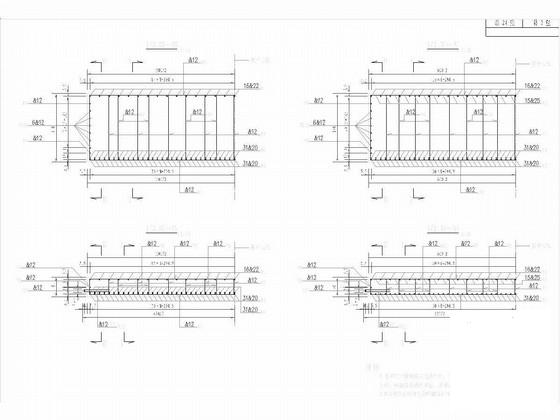

实心板配筋图（一）

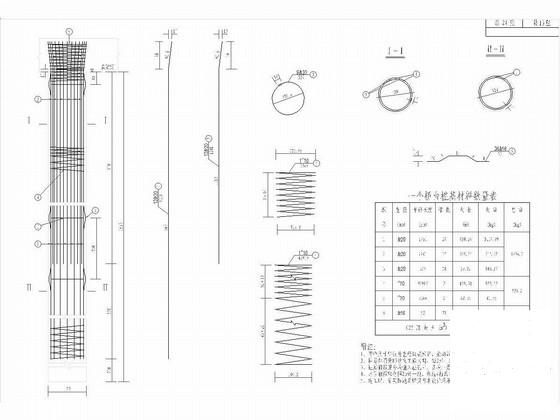

桥台桩基钢筋构造图

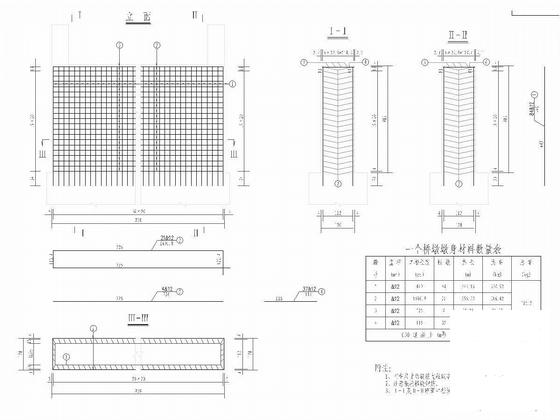

桥墩钢筋构造图

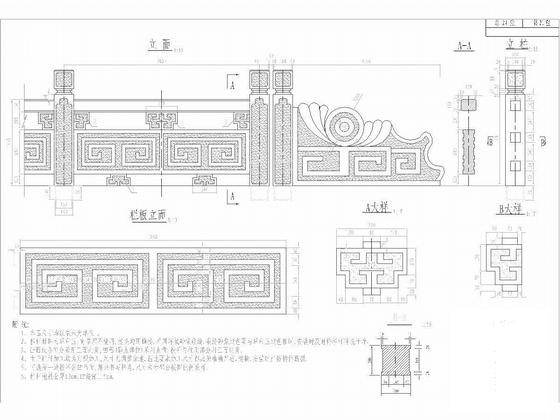

栏杆构造图

桥面系配筋及排水构造图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
