人行桥结构CAD施工图纸(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某人行桥结构施工图
该资料：某人行桥结构施工图
该资料包含：

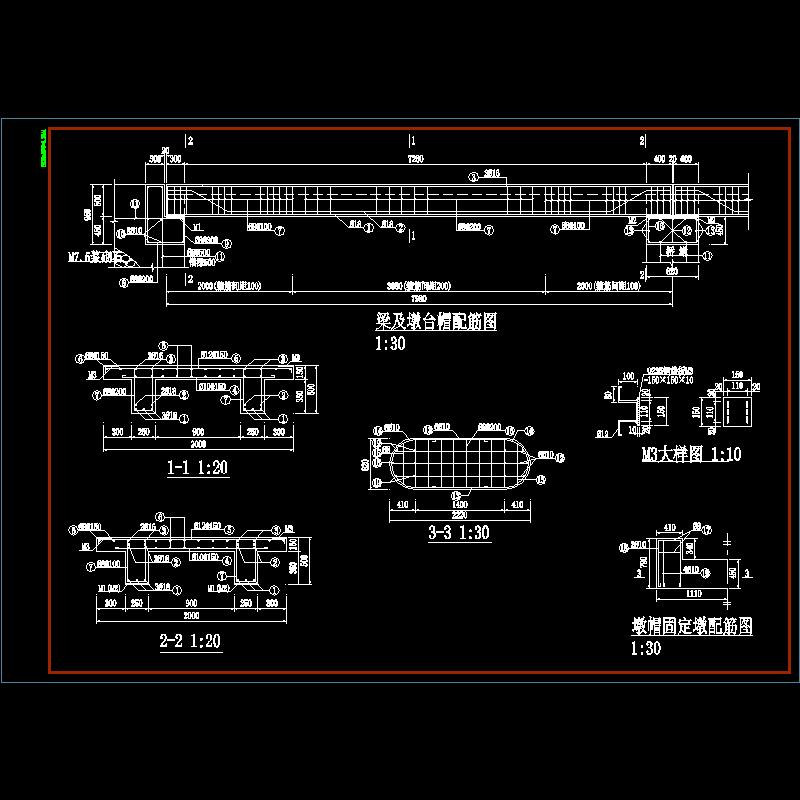

人行桥立面图、人行桥平面图、人行桥横剖面图、干砌石护脚、梁及墩台帽配筋图、墩帽固定墩配筋图、栏杆纵立面图、桥墩平面图共4张图纸。

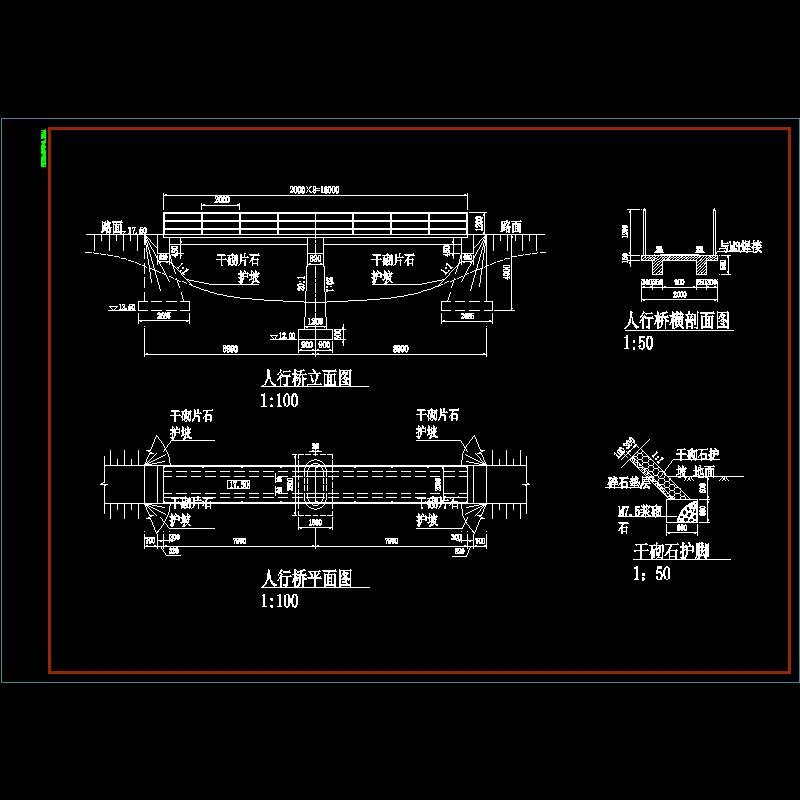

人行桥-平立面图.dwg

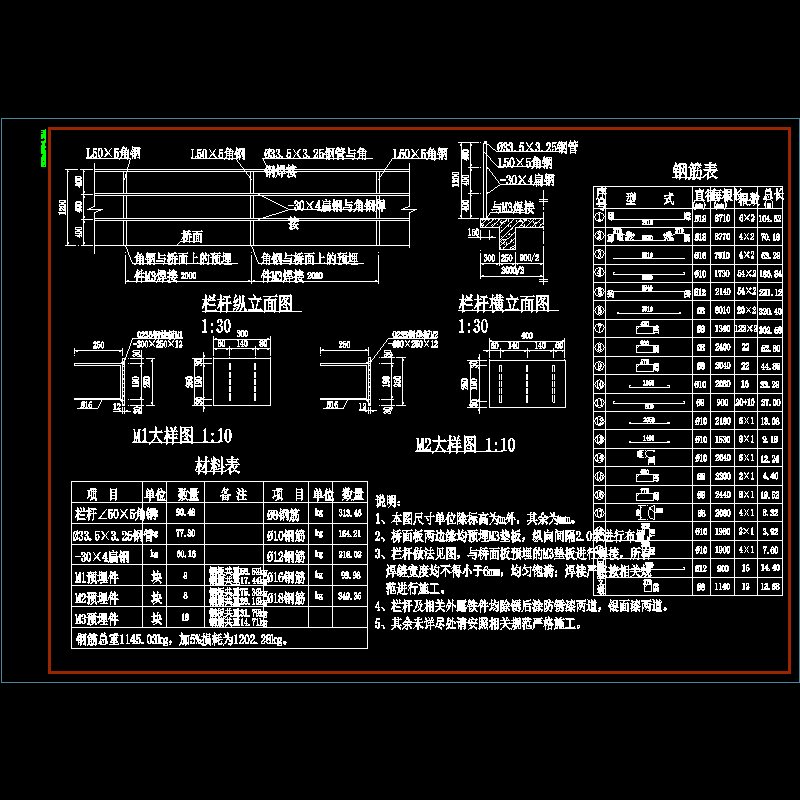

人行桥-栏杆及工程量.dwg

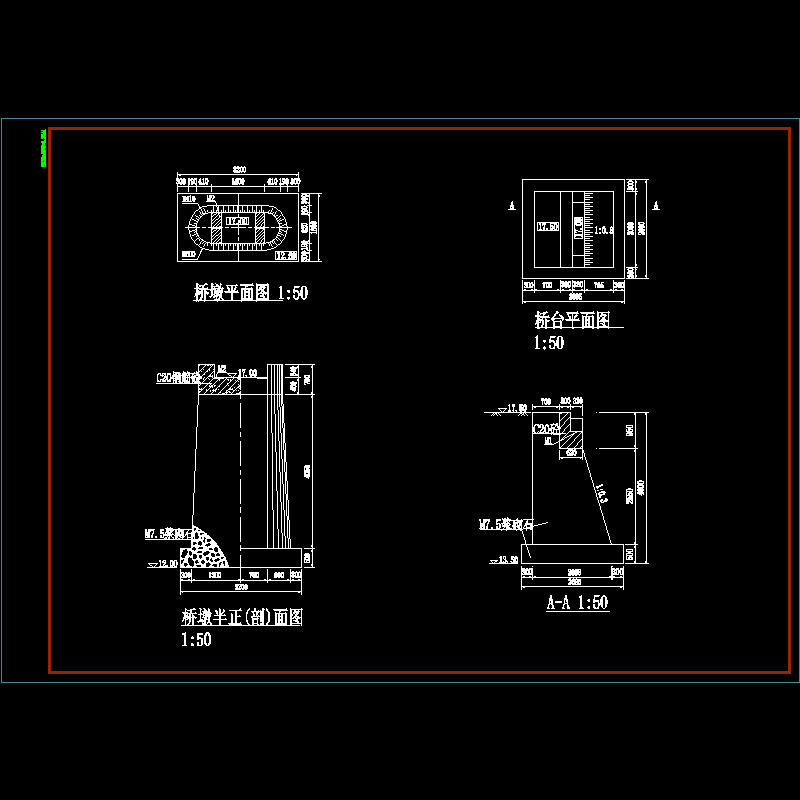

人行桥-桥墩图.dwg

人行桥-梁详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
