大竹县桥加宽设计图纸(人行道).

0 主题	0 帖子	1109 积分

Rank: 8 Rank: 8

发表于 2021-1-3 21:32:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

大竹县**至东柳改造工程原桥面行车道宽14米，人行道宽为2×2米，加宽为2×3.5米。原墩、台同时加宽。

中板钢筋图.dwg

u型桥台(修改).dwg

板布置图.dwg

板钢筋图.dwg

东柳总体在，.dwg

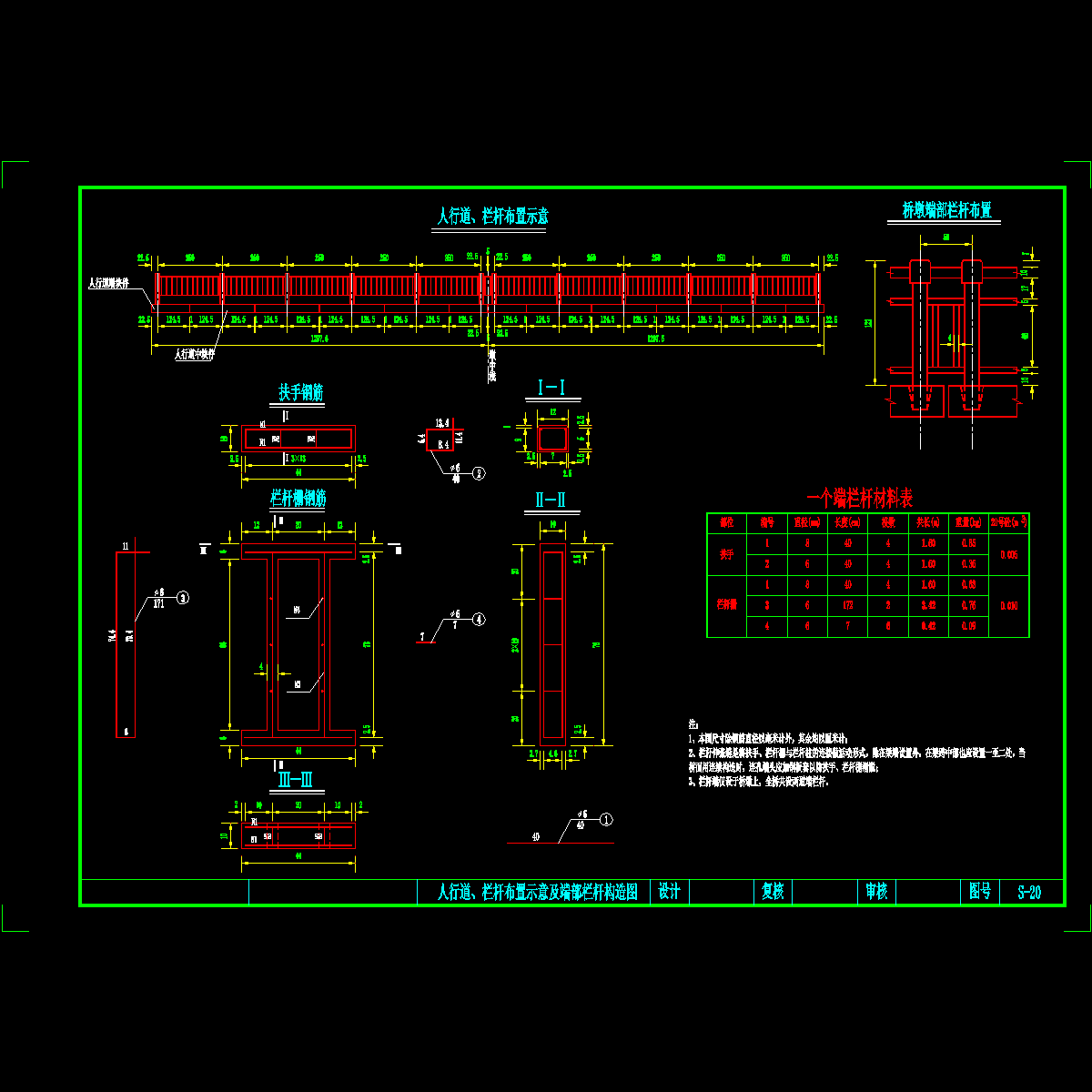

栏杆构造图01.dwg

栏杆构造图02.dwg

栏杆构造图8米.dwg

桥面连续.dwg

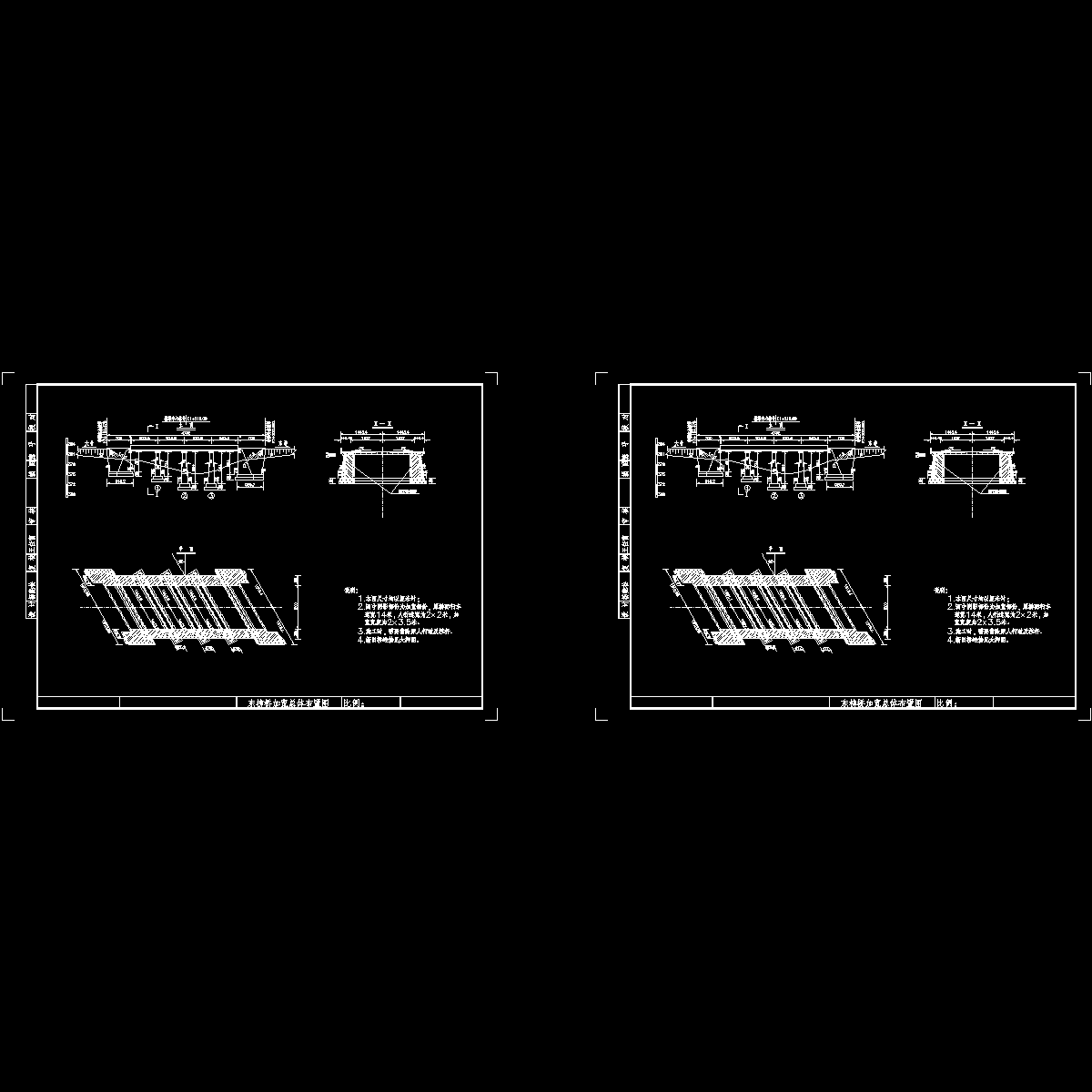

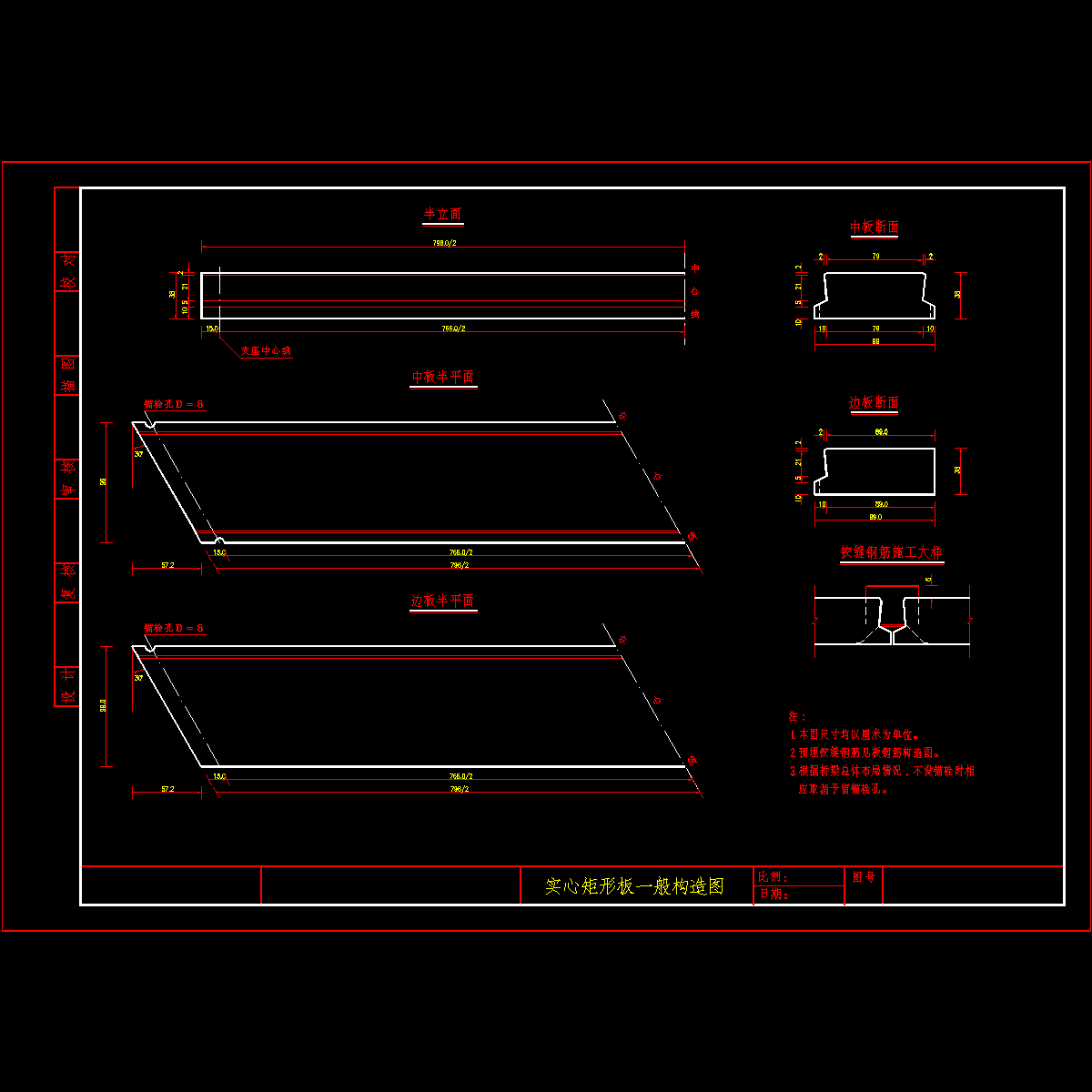

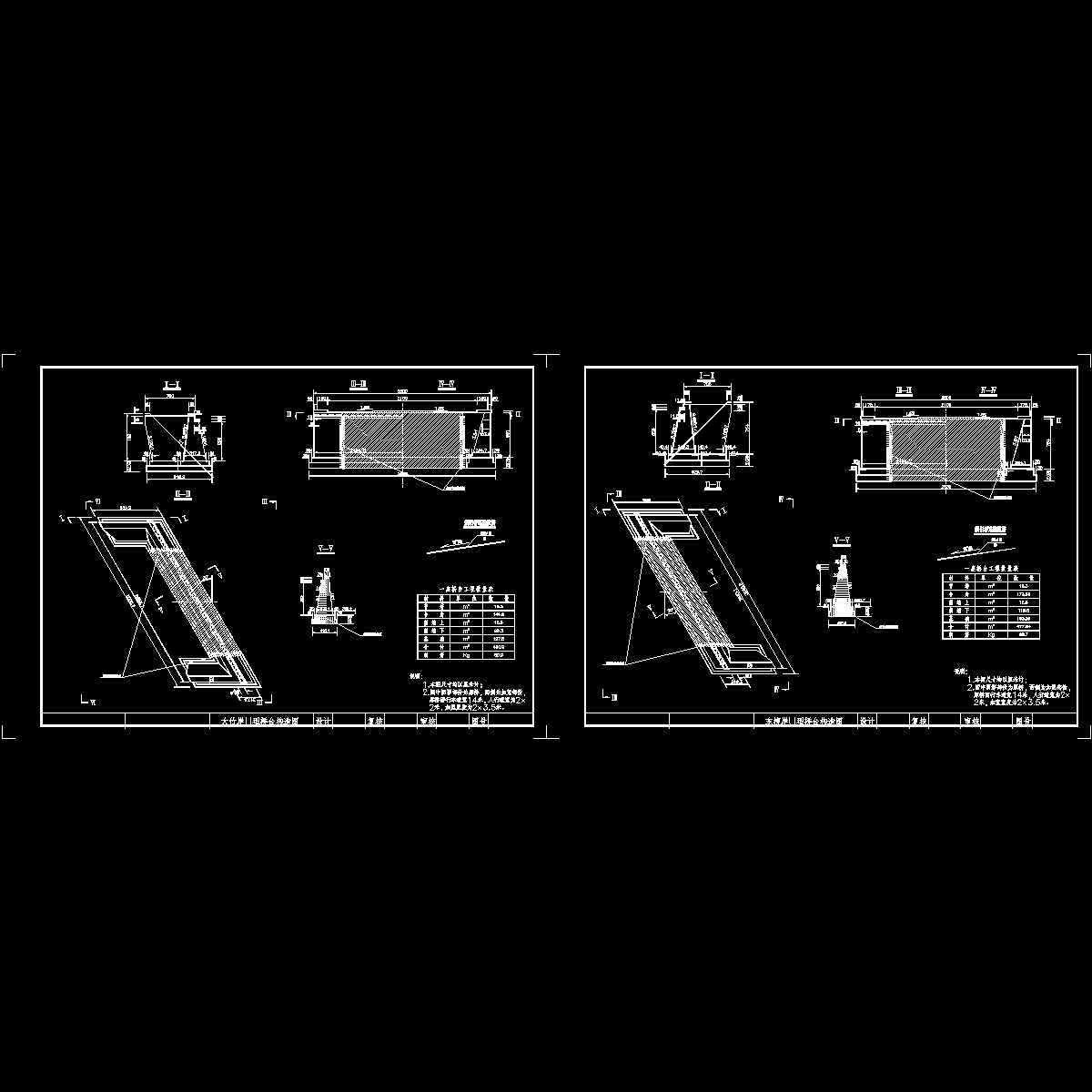

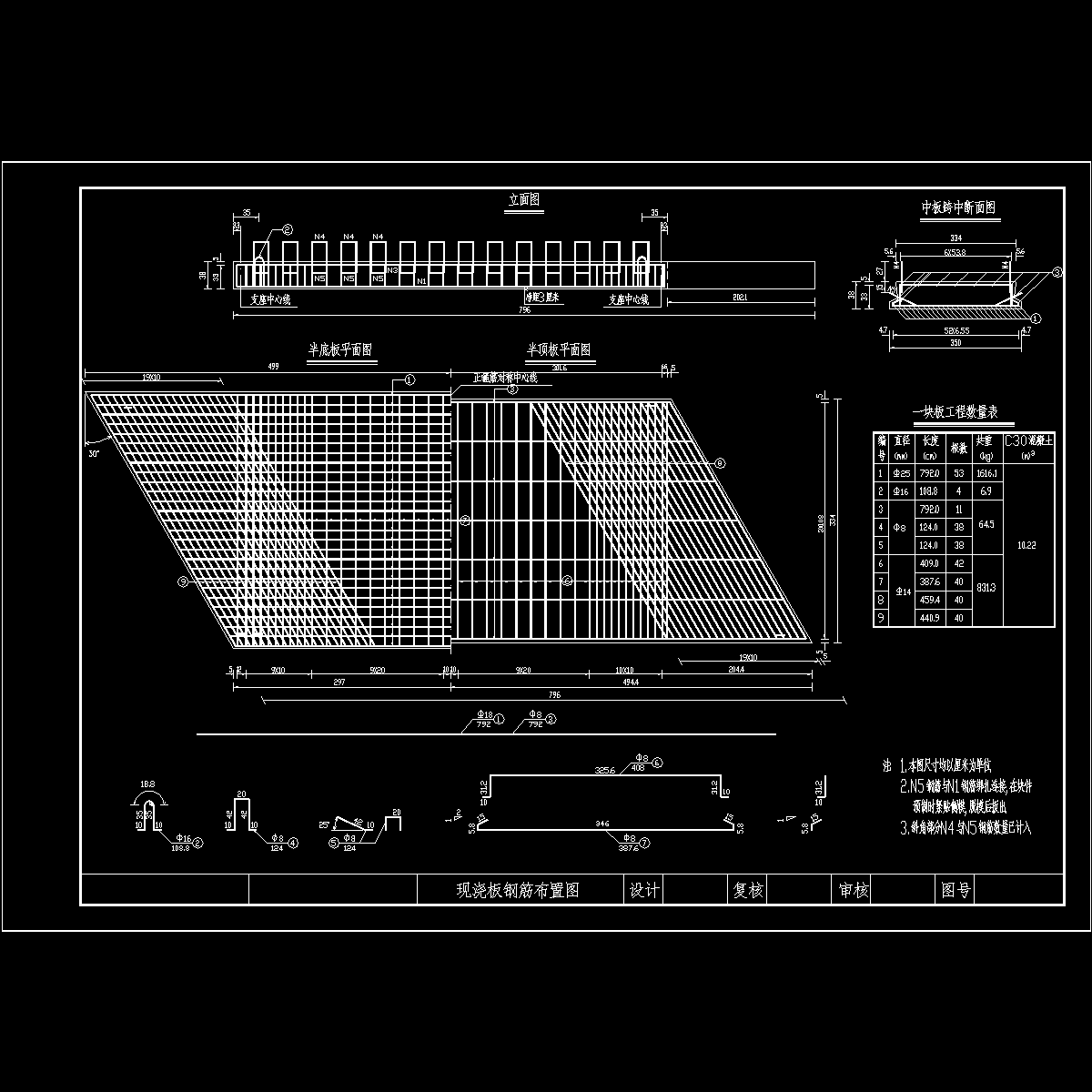

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
