钢桁架梁人行过街桥设计CAD图纸31张

sssjjk · 发表于 2021-2-4 21:43:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：湖南
设计年代：近代
附属：中小桥涵

目录:

设计说明

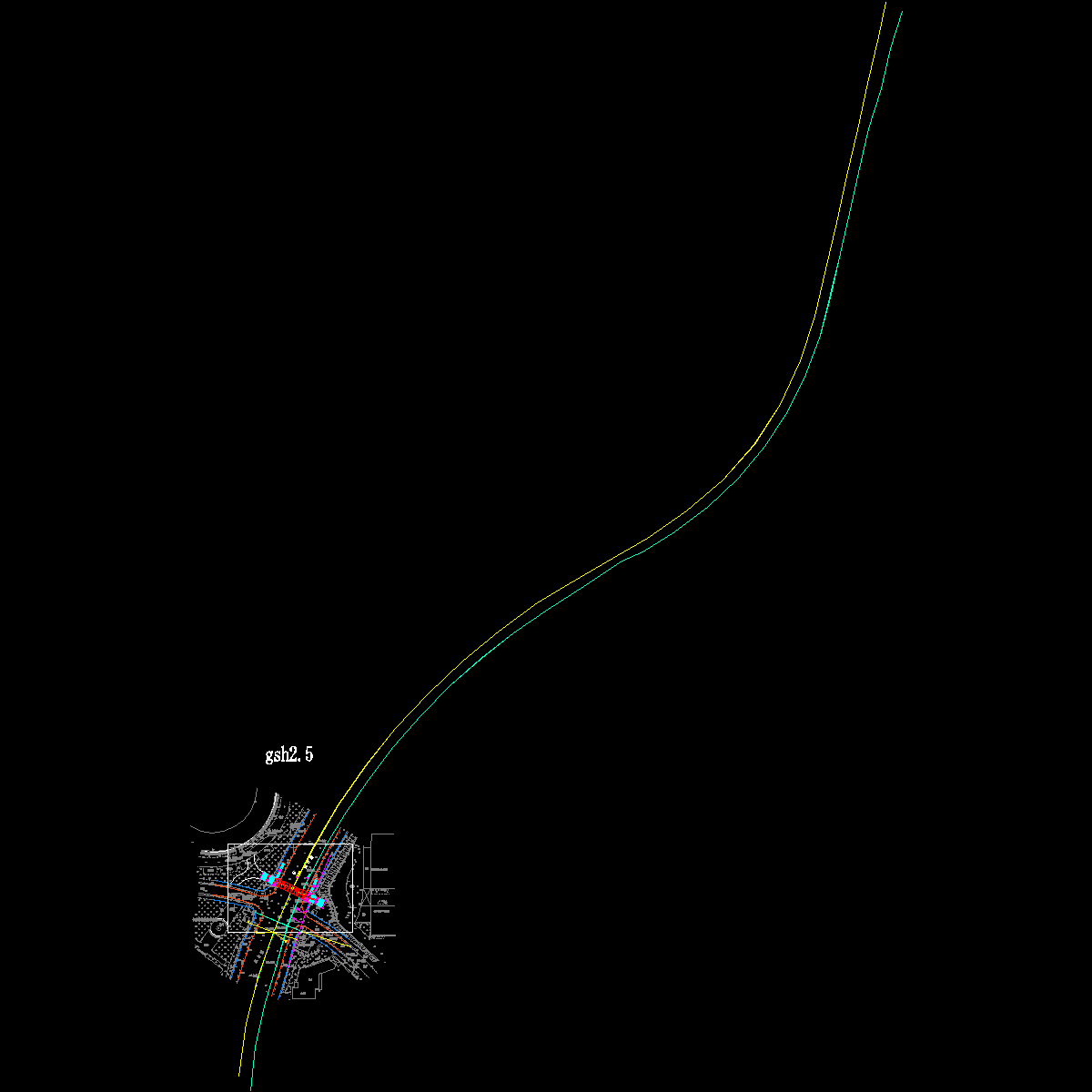

桥位平面图
管线平面设计图
桥型布置图

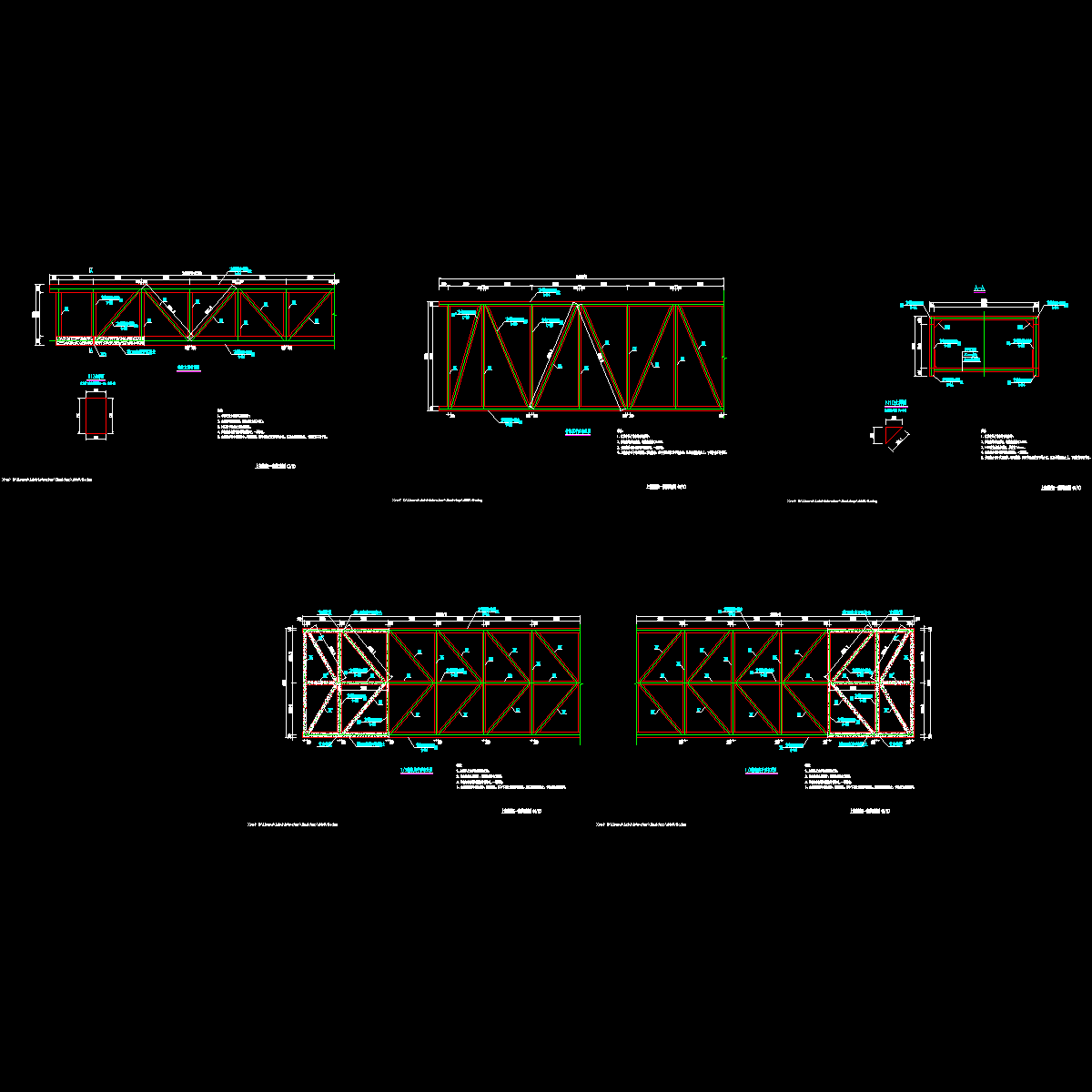

上部桁架一般构造图

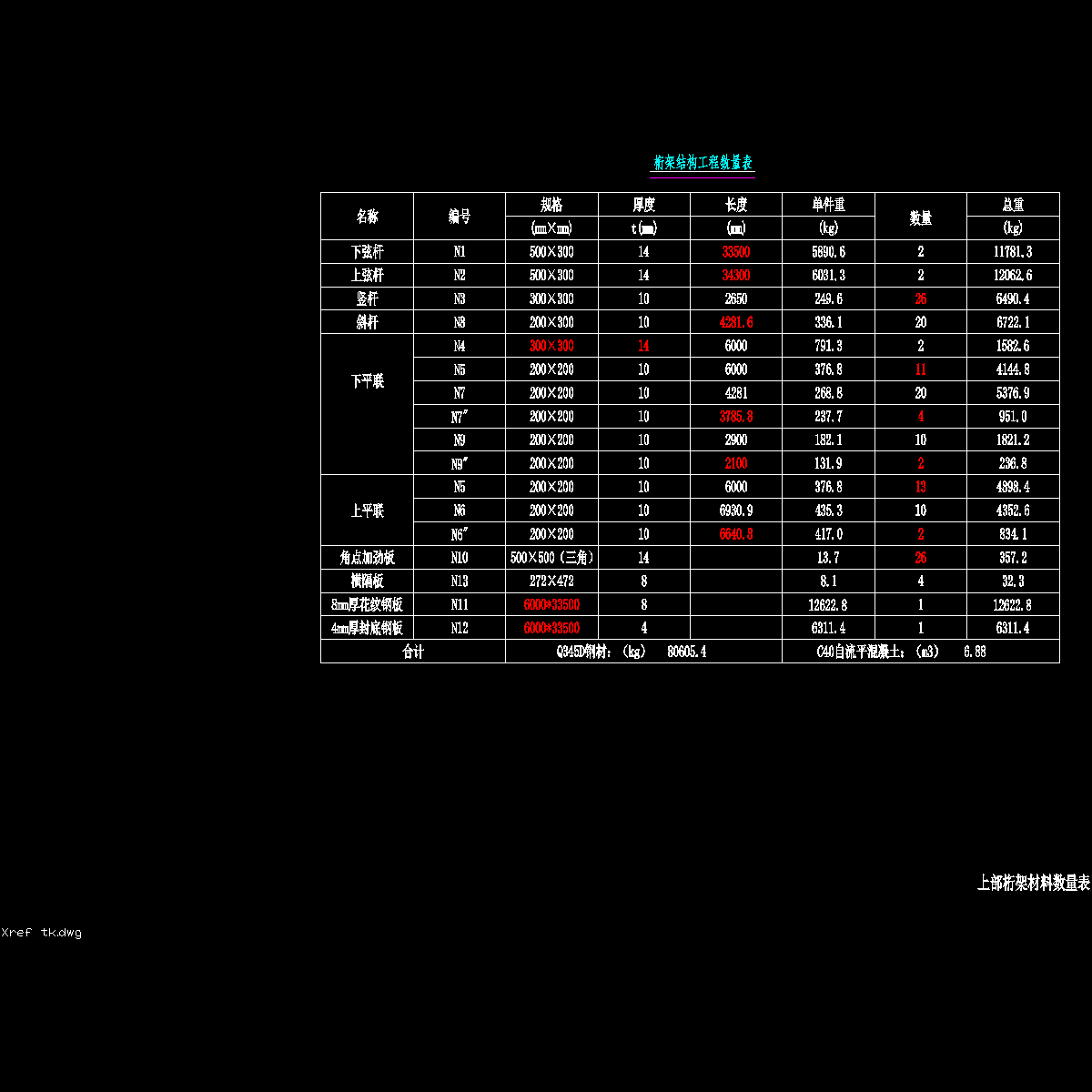

上部桁架材料数量表
桁架桥墩一般构造图
桁架桥墩盖梁钢筋图

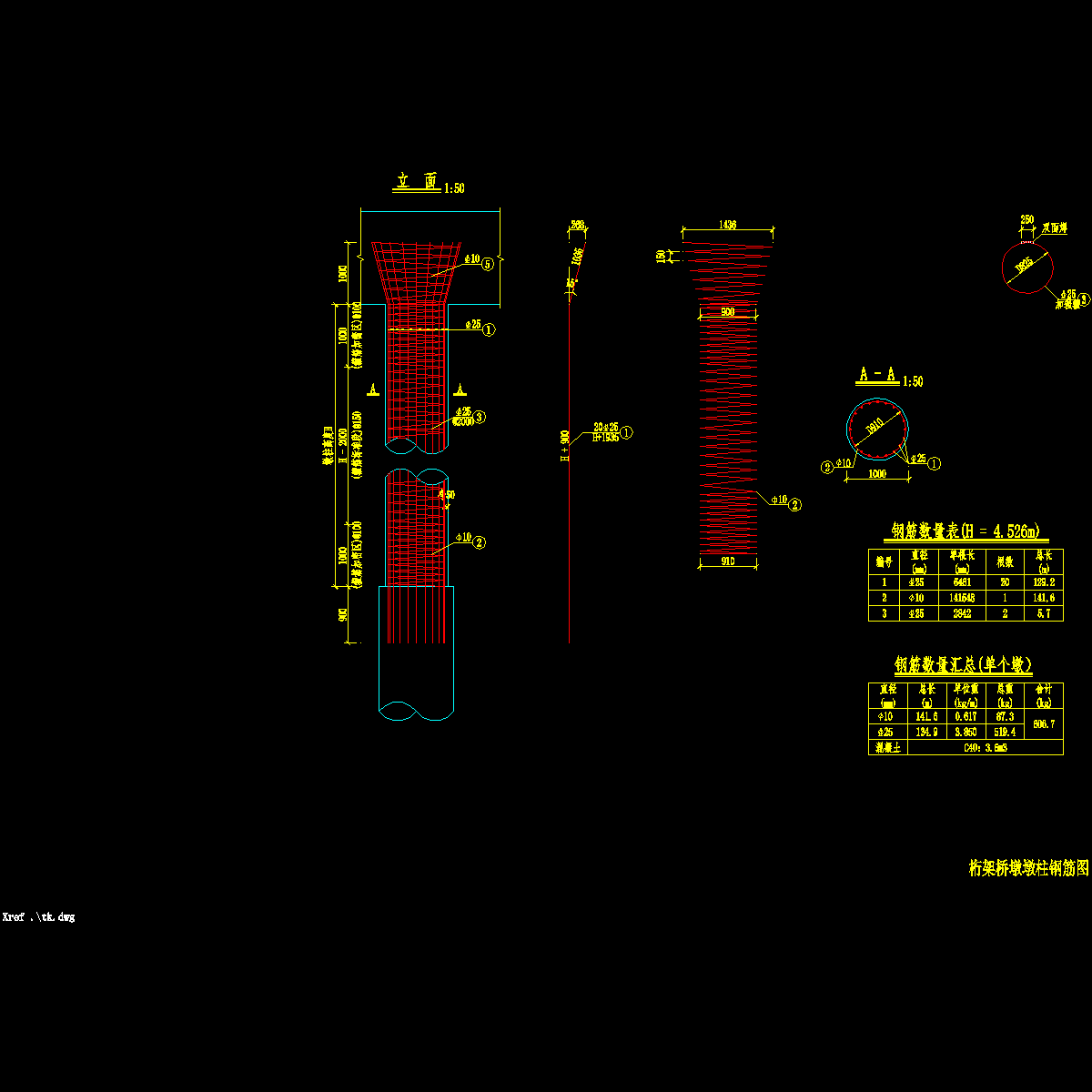

桁架桥墩墩柱钢筋图

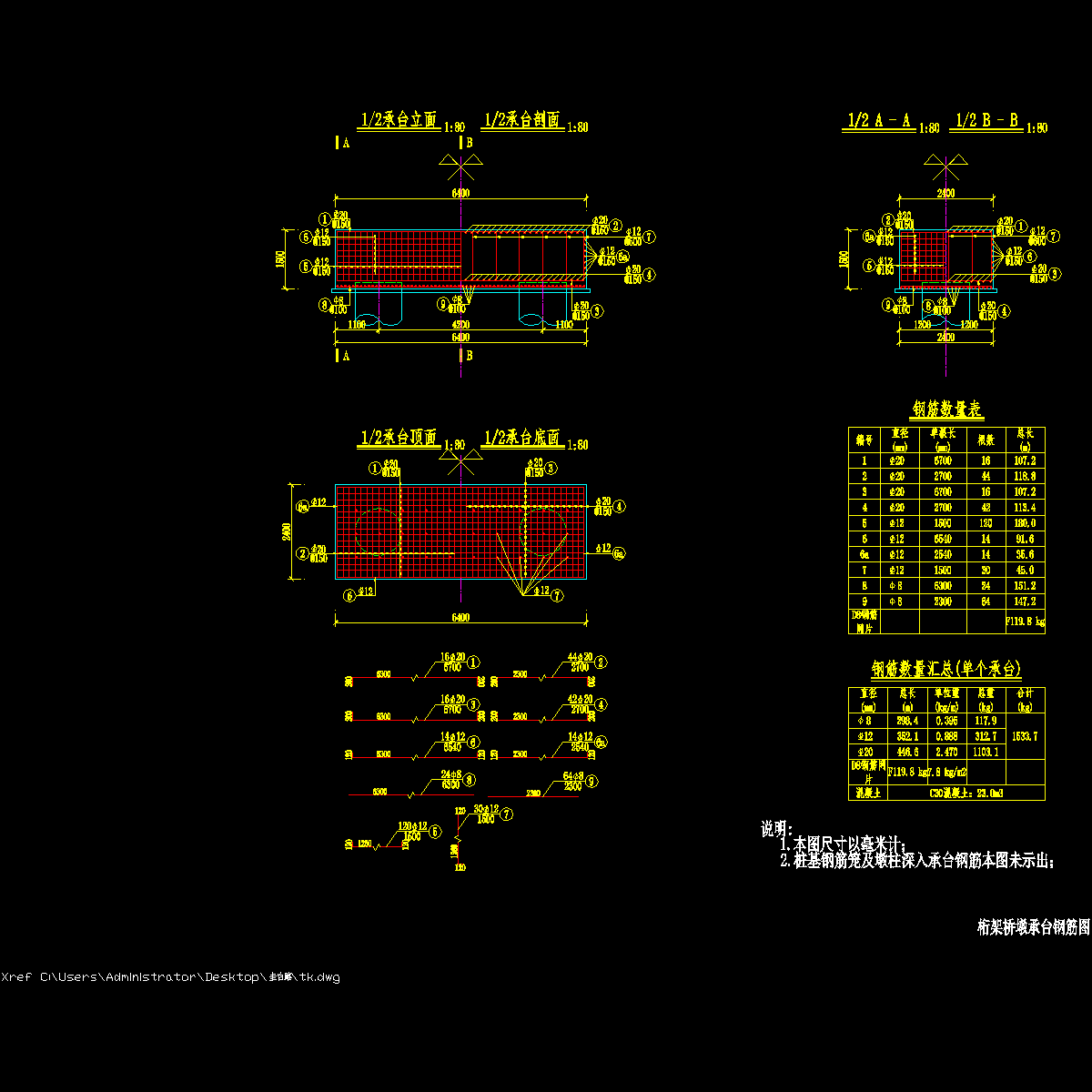

桁架桥墩承台钢筋图
桁架桥墩桩基护壁图
桁架桥墩桩基钢筋图
梯道（东侧）一般构造图
梯道（西侧）一般构造图
梯道（北侧）一般构造图
梯道桥墩一般构造图
梯道桥墩墩柱钢筋图
梯道桥墩扩大基础钢筋图
梯道下端基座钢筋图
桥梁支座布置图
顶棚设计图
桥梁栏杆设计图
桥面铺装层构造图
西侧校园人行道平面图
人行道路面结构设计图
交通设施平面设计图
全桥主要工程数量表
人行天桥照明设计图

内容介绍:

设计依据：《钢结构设计规范》（GB50017-近代）；《城市桥梁设计规范》

（CJJ11-近代）
主要技术标准：1.人群荷载：5KPa；2.栏杆设计荷载：水平力2.5 kN/m，竖向力1.2 kN/m；3.桥面净宽：6m；4.桥下净空：车行道不小于5.5m；桥梁全长34.3m。桥梁上部结构采用钢桁架梁，梁高3.65m。保证机动车道通行净空不小于5.5m。桥面总宽6.6m，人行净宽6m。西侧校园梯道总宽6.3m=0.15m(栏杆) 2.6m(人行净宽) 0.8m(推坡道) 2.6m(人行净宽) 0.15m(栏杆)，梯道总长11.2m，梯道接入校园绿化带内，为保证学生通行，绿化带新修一条人行通道。东侧校园梯道总宽6.3m=0.15m(栏杆) 2.925m(人行净宽) 0.15m(栏杆) 2.925m(人行净宽) 0.15m(栏杆)，梯道总长11m，梯道接入学校门卫室后面地坪。
……
主要材料：钢材：主桥部分采用符合国家要求的Q345D钢板，混凝土：墩柱：C40砼

；扩大基础及桩基：C30砼；垫层：C15砼。钢筋：采用HPB300、HRB400钢筋。桥面

防水：在主梁顶面与砂浆层之间采用涂刷两遍HUT-1防水涂料，涂层厚共1.5～2.0mm

。
……
共计31张，设计于2016年

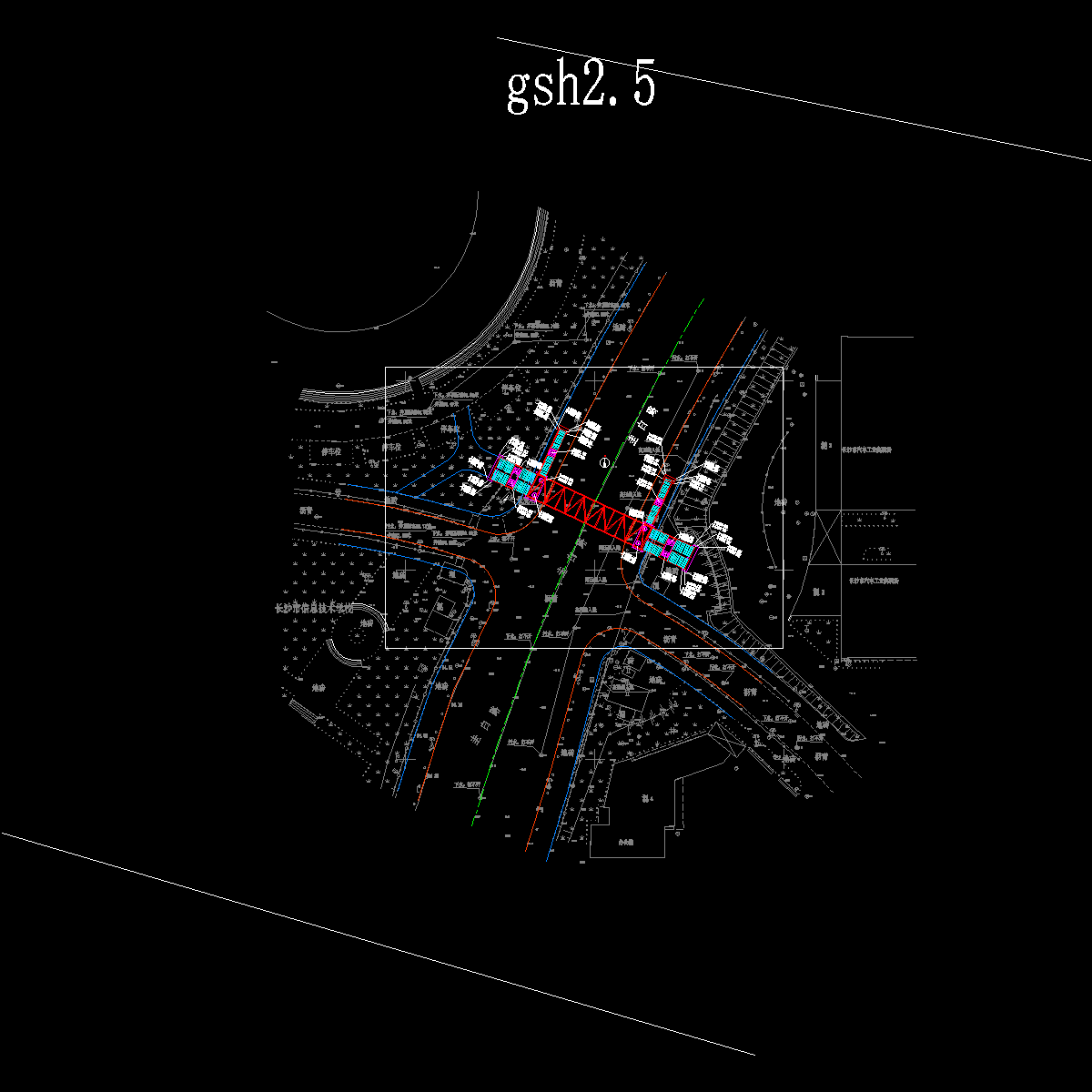

桥型布置图

顶棚设计图

人行桥路面结构图
