一份煤业公司人行栈桥钢桁架结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构,桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：13张

附件详情

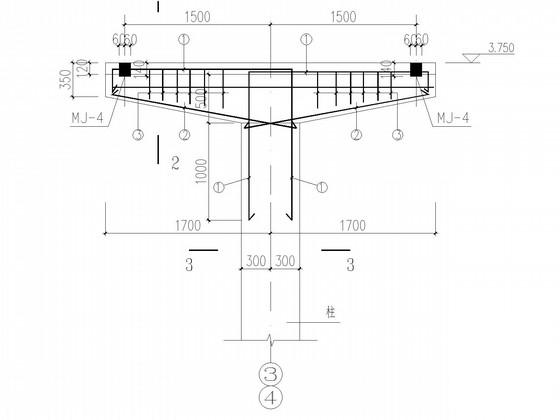

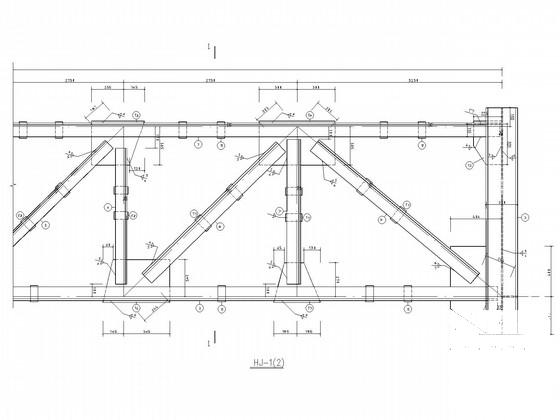

设计说明、平面图、立面图及钢梯剖面图、基础施工图、ZJ施工图、桁架上下弦支撑布置、HJ框口施工图、HJ支座详图、钢梯屋面檩条,拉条及墙架布置图共13张图纸。

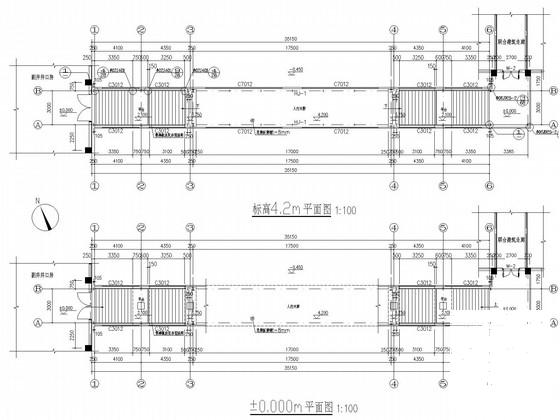

平面图

剖面图

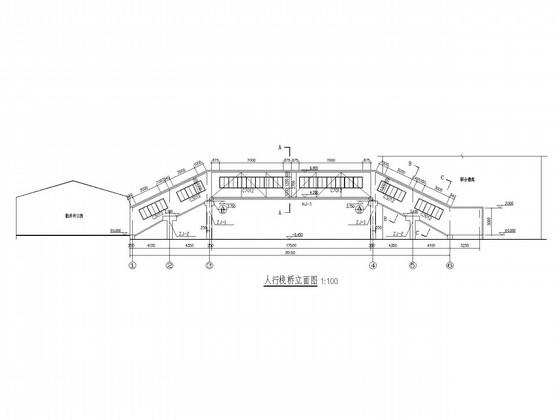

人行栈桥立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-10 15:15:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
