钢桁架备煤栈桥结构设计CAD施工图纸（总共4张）
- 建筑类别：工业建筑,其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：4张
- 设计年代：近代
附件详情
该资料包含：钢结构设计总说明，HJ3施工图，桁架内力图，桁架下弦开孔图 ，桁架结构布置图，梁详图，檩条详图，支撑详图，栈桥地面檩条布置图 等
共4张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

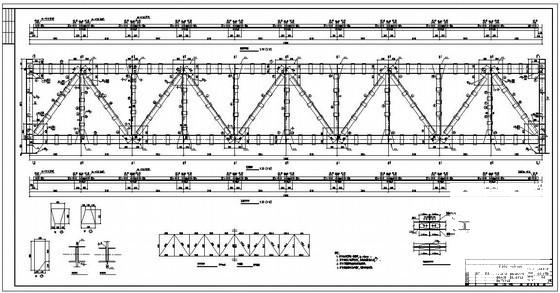

钢桁架结构施工图 - 1 -

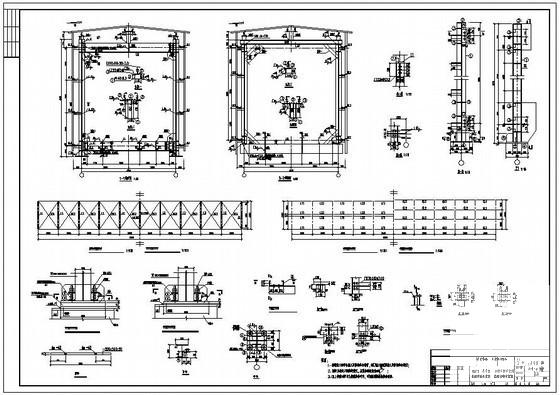

钢桁架结构施工图 - 2 -

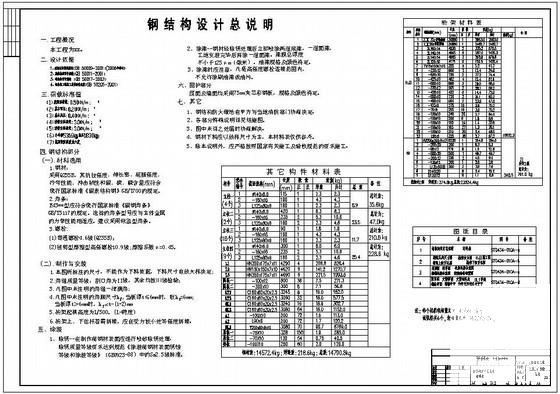

钢桁架结构施工图 - 3 -

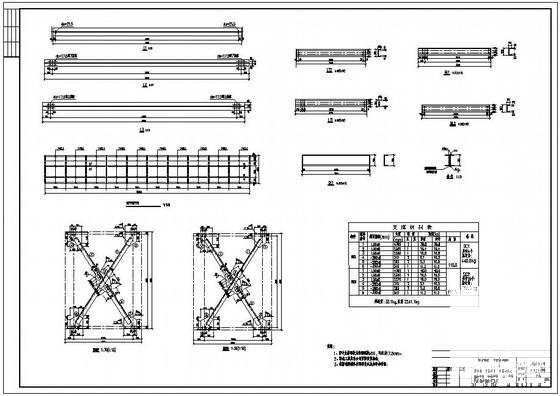

钢桁架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
