一份38米跨钢桁架结构跨河栈桥结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

该项目为供热管道跨河栈桥，跨度为38米，丙类建筑，钢绗架结构，抗震设防烈度为6度，该项目采用钻孔灌注桩，地基基础设计等级为乙级，建筑桩基设计等级为乙级。单桩竖向承载力特征值为2600kN。

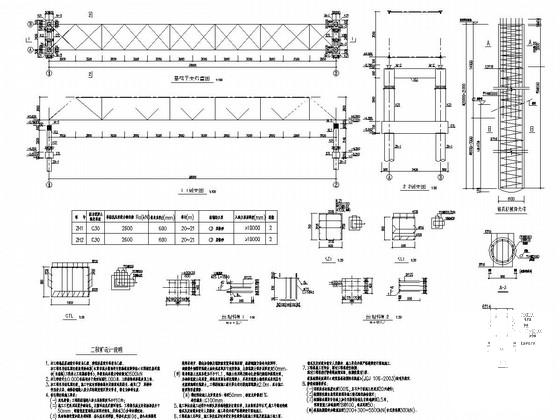

该资料包含：设计总说明，桁架基础图，钢桁架结构安装图，上、下弦支撑安装图，零件详图。共计5张图。
分享投稿时间：近几年。

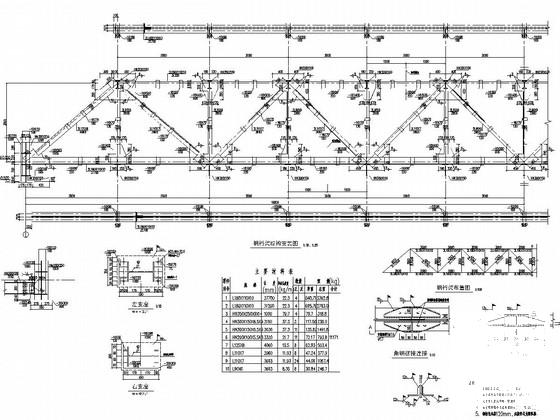

钢桁架结构安装图

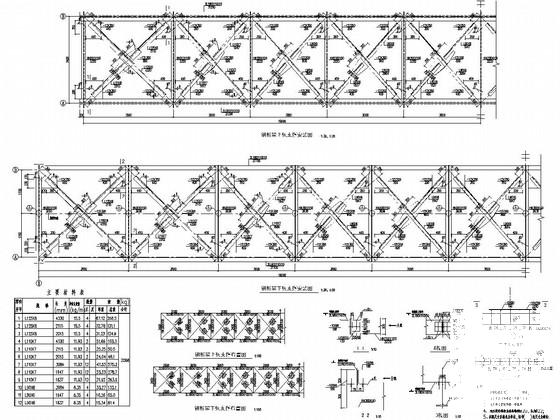

钢桁架下弦支撑安装图

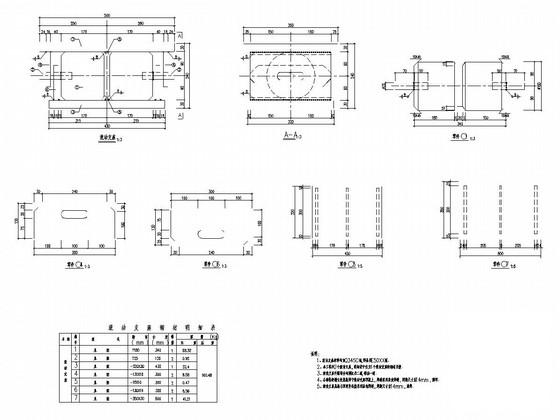

零件详图
