4 10x6 4钢桁架水道栈桥施工CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 资料目录
• 施工图设计说明
• 工程数量表
• 桥位平面图
• 基础布置图
• 桥型布置图
• 桥墩、基础构造图
• 桥墩、基础钢筋图
• 钢梁构造图（一）
• 钢梁构造图（二）
• 人行栏杆构造图

附件详情

桥梁概况：
本册图纸为水道栈桥设计图纸，该桥为4 10x6 4=68m钢桁架梁。
......
设计荷载：
栏杆：竖向力1.2kN/m，水平力2.5kN/m。
风载：基本风压900Pa。
地震荷载: 采用地震动峰值加速度0.10g。
......
桥面宽度：
主桥全宽3.54m。桥面宽度组成：0.27m（踢脚) 3.0m（人行步道） 0.27m（踢脚)。
本栈桥主桥全长68.50m(算至桥台耳墙末端)。跨径布置为：4 10x6 4=68m。
桥墩下部结构为50x50cm钢筋混凝土方柱墩，墩柱下接明挖扩大条形基础。桥台采用轻型台，桥台基础为明挖扩大基础。
......
设计于近代年，共12张CAD设计图。

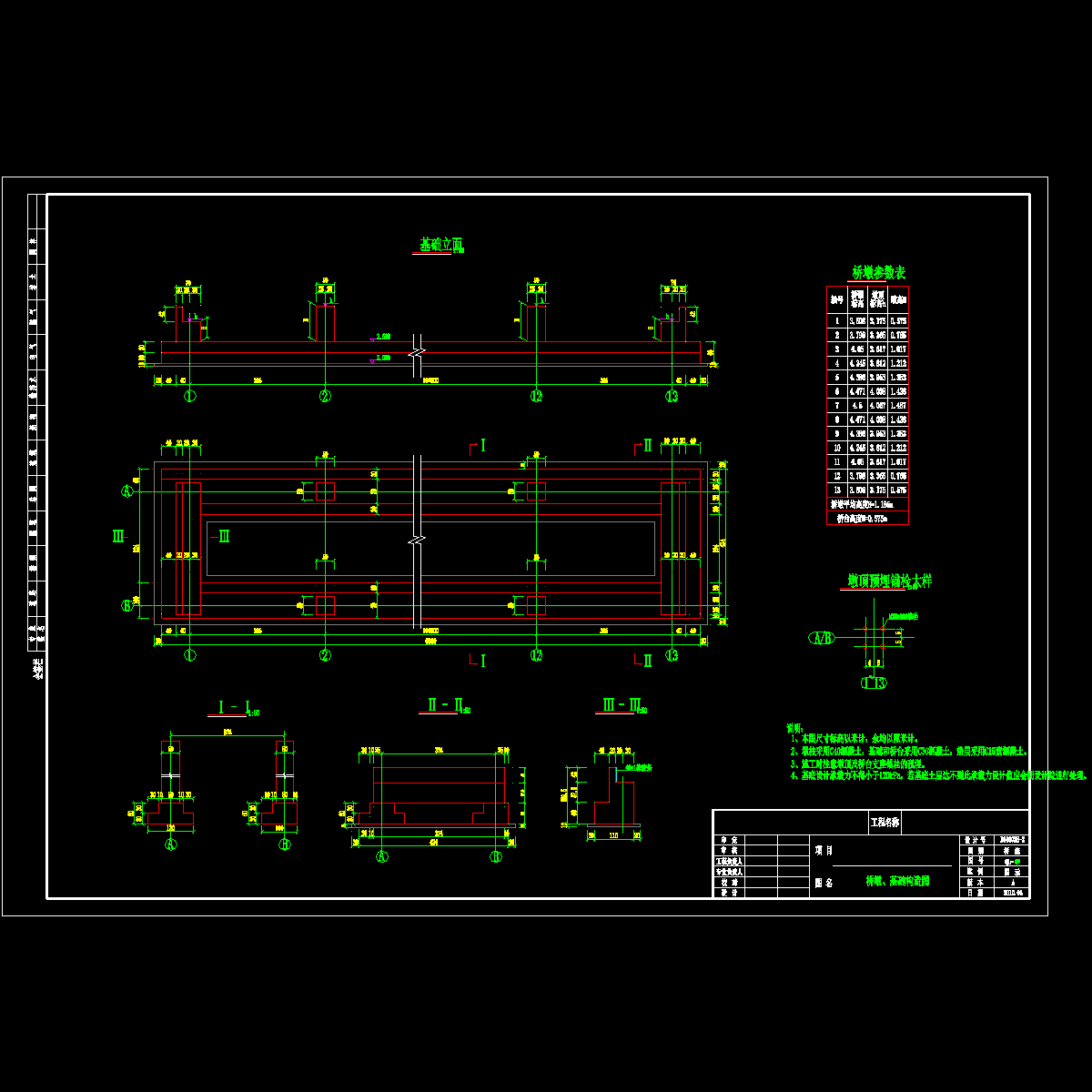

桥墩、基础构造图

桥墩、基础钢筋图

钢梁构造图

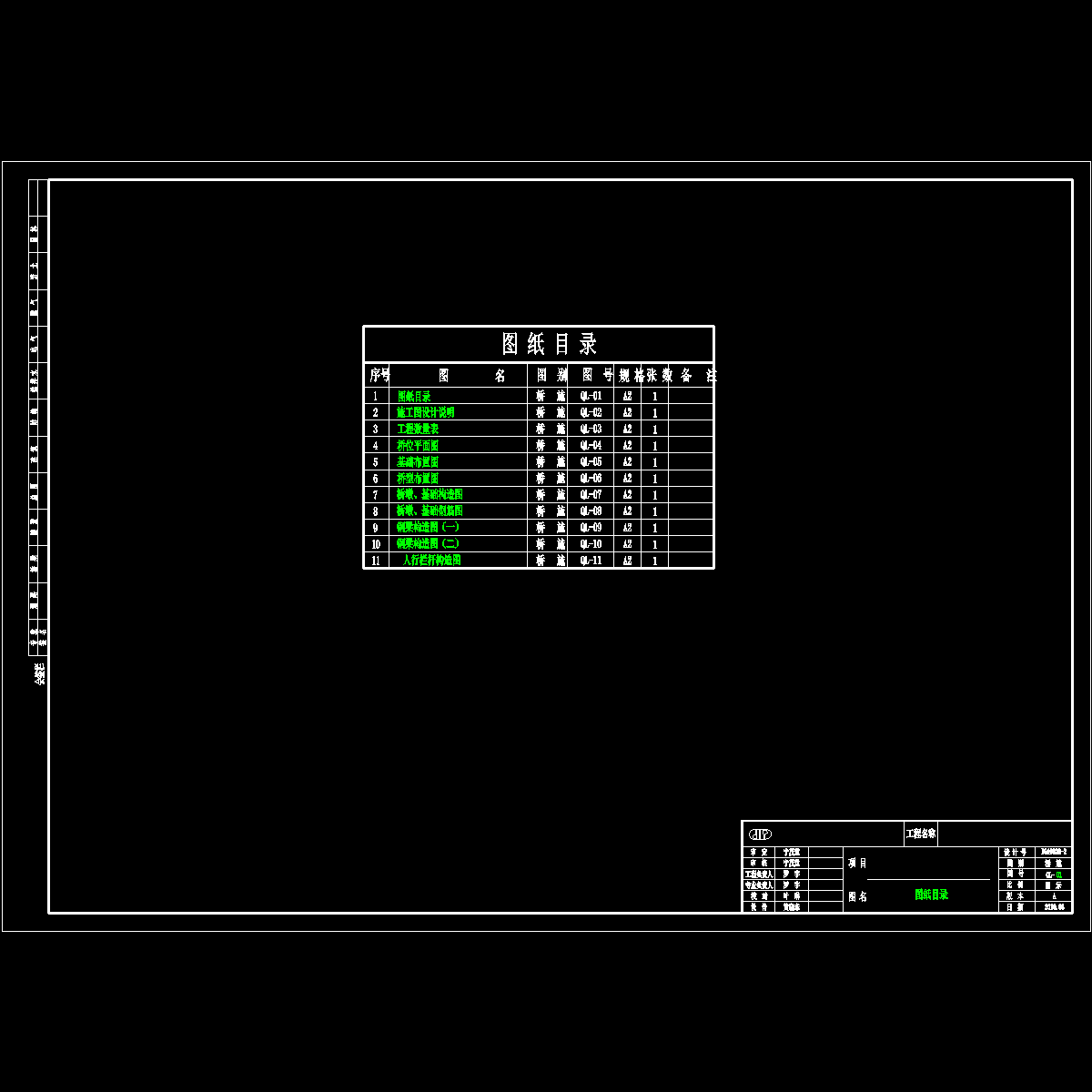

ql-01 图纸目录.dwg

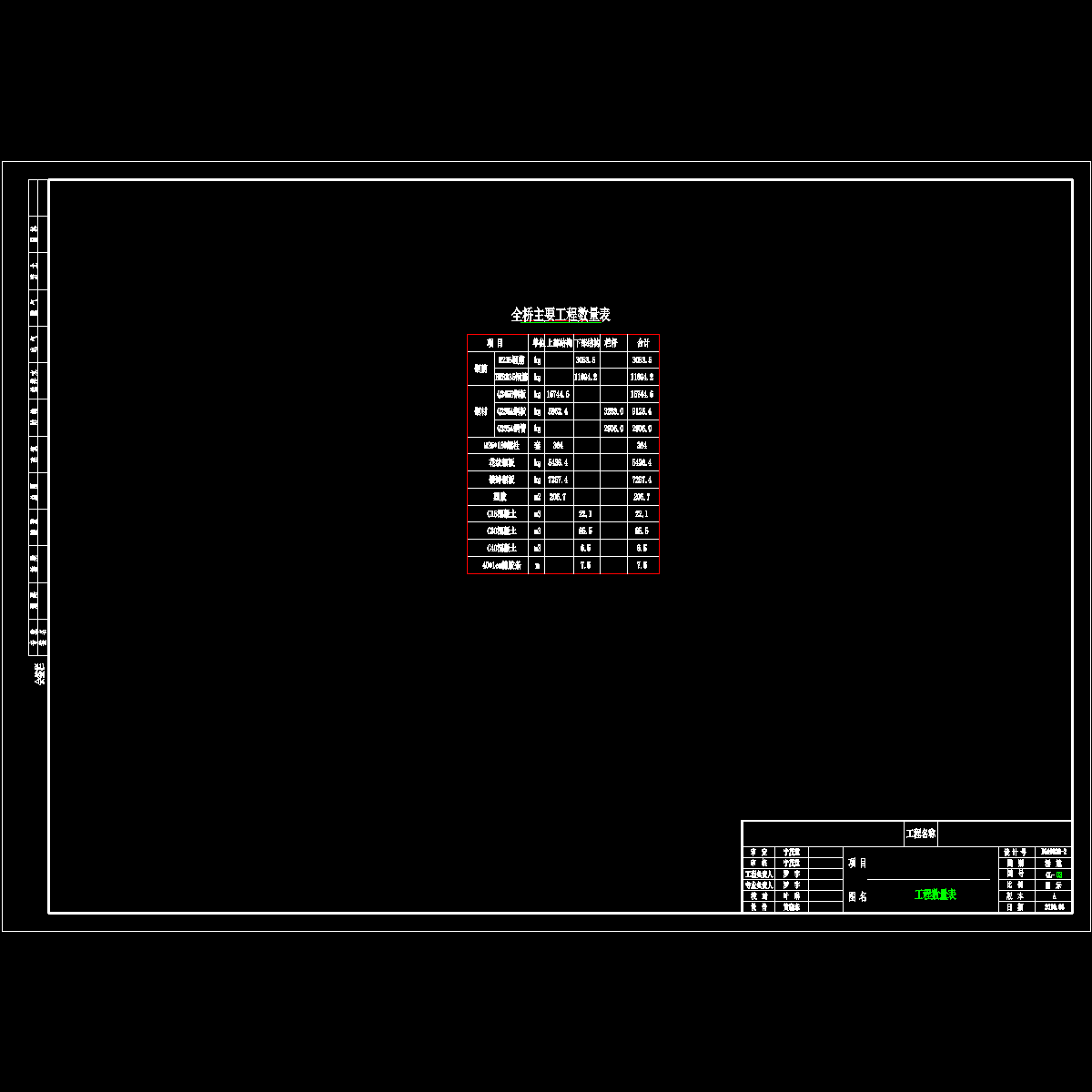

ql-03 工程数量表.dwg

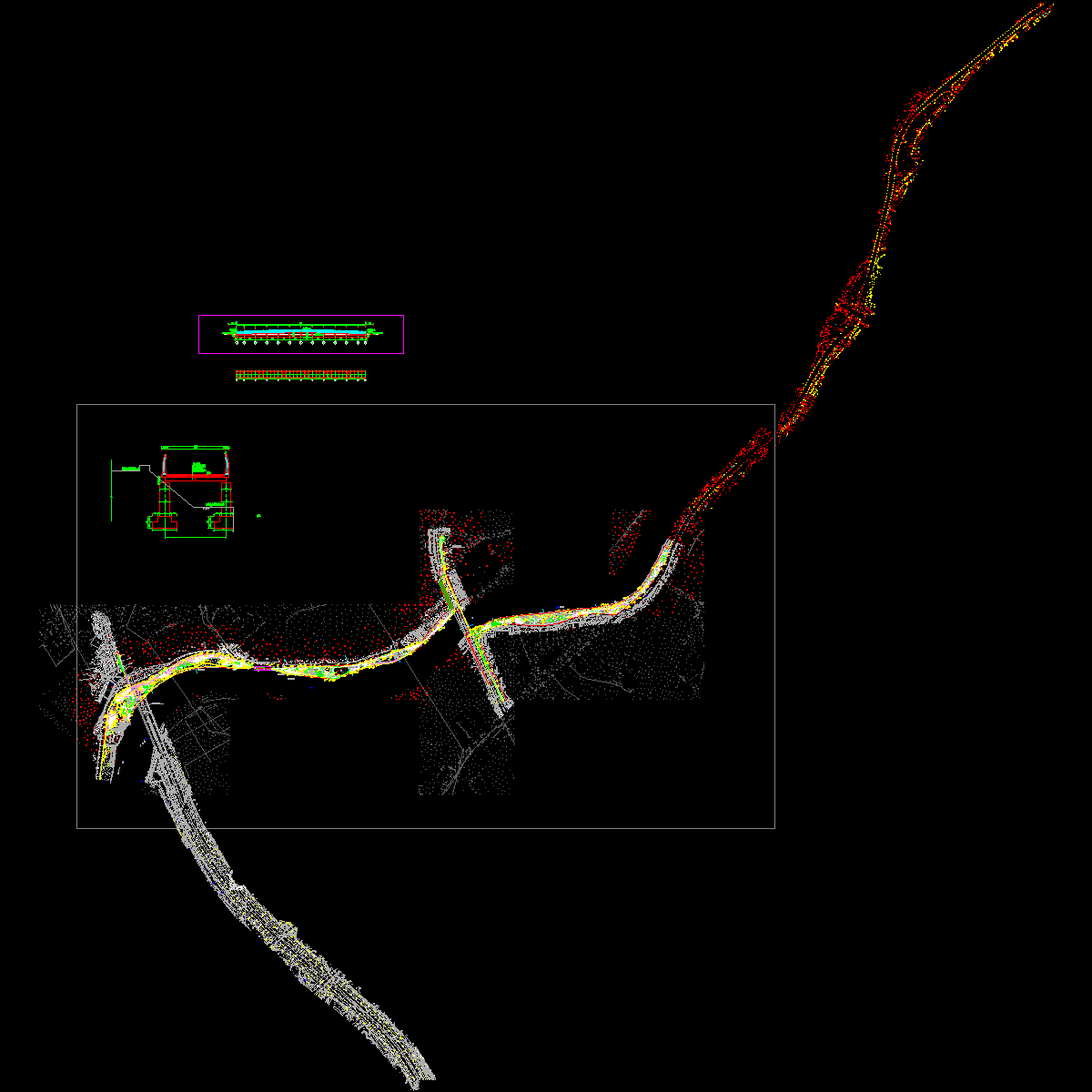

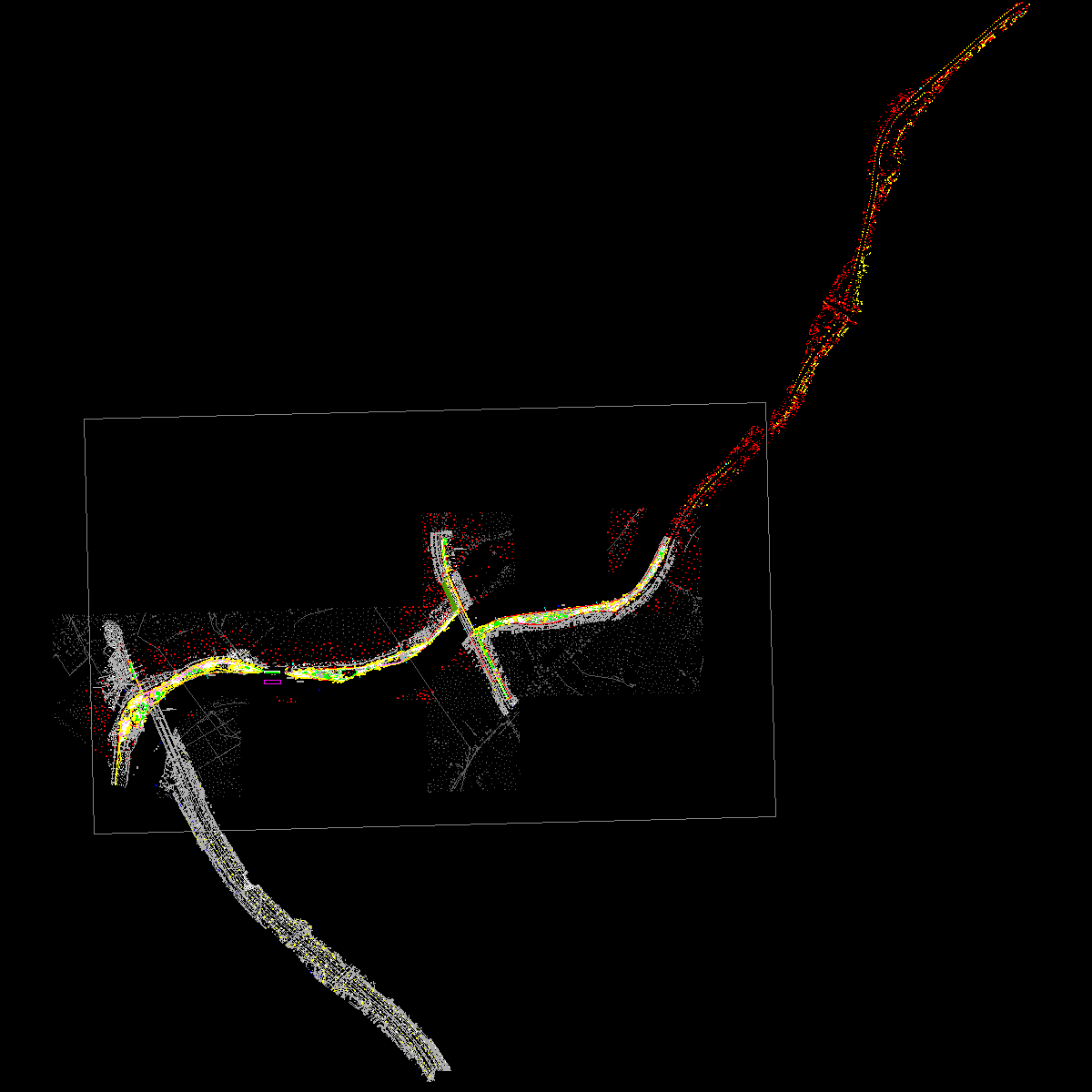

ql-04 桥位平面图.dwg

ql-05 基础布置图.dwg

ql-06 桥型布置图.dwg

ql-07 桥墩、基础构造图.dwg

ql-08 桥墩、基础钢筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
