26米跨过河箱型桥梁施工平台钢桁架CAD施工图纸.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

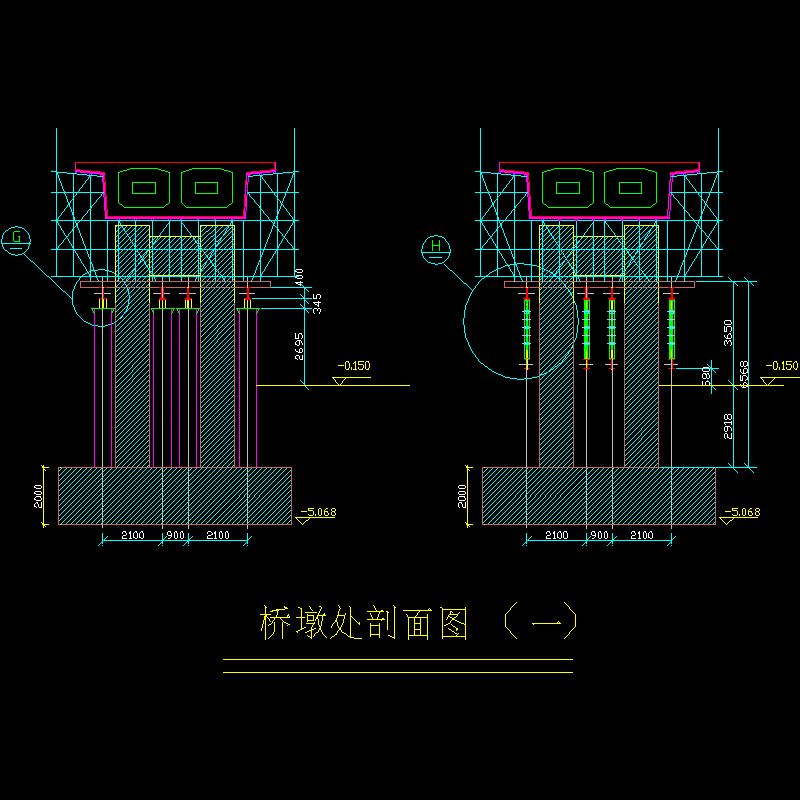

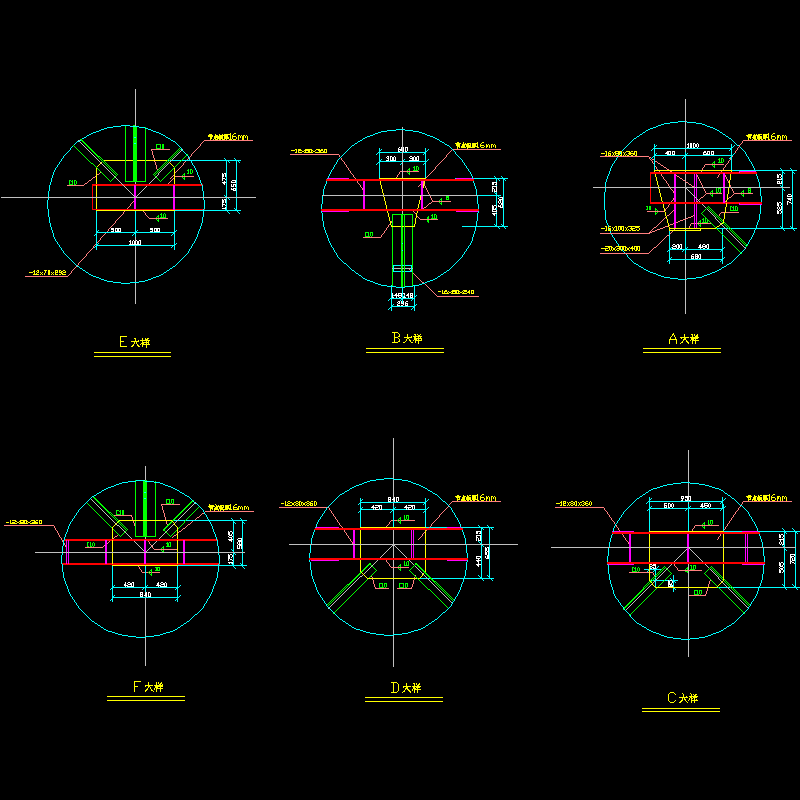

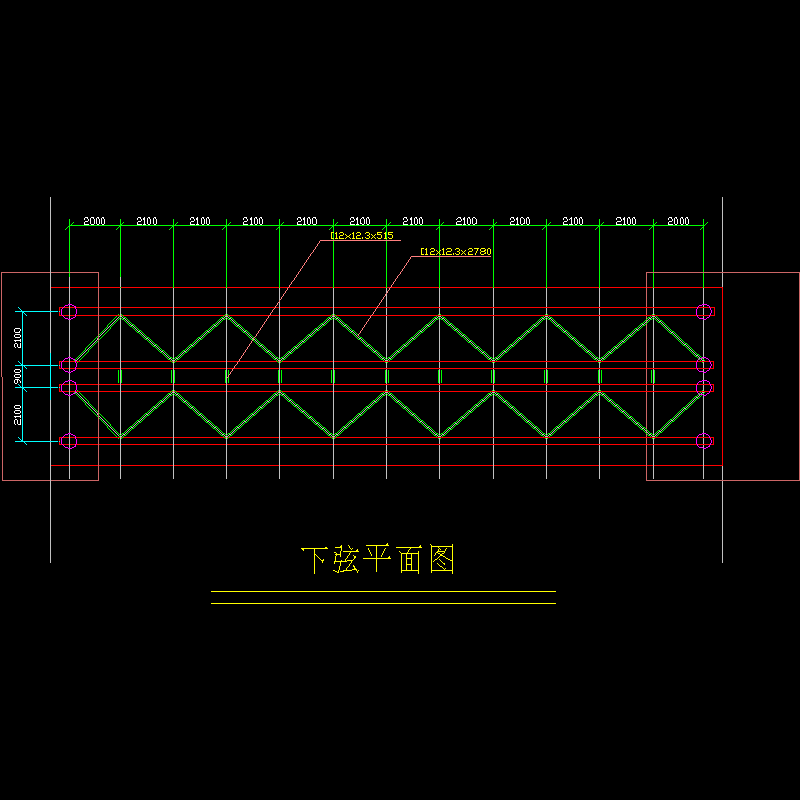

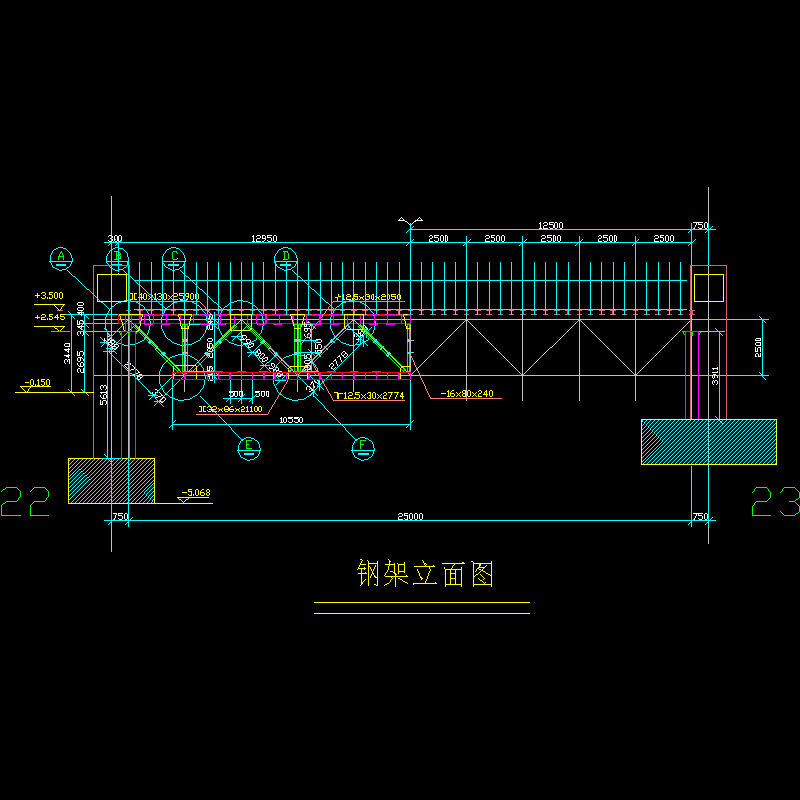

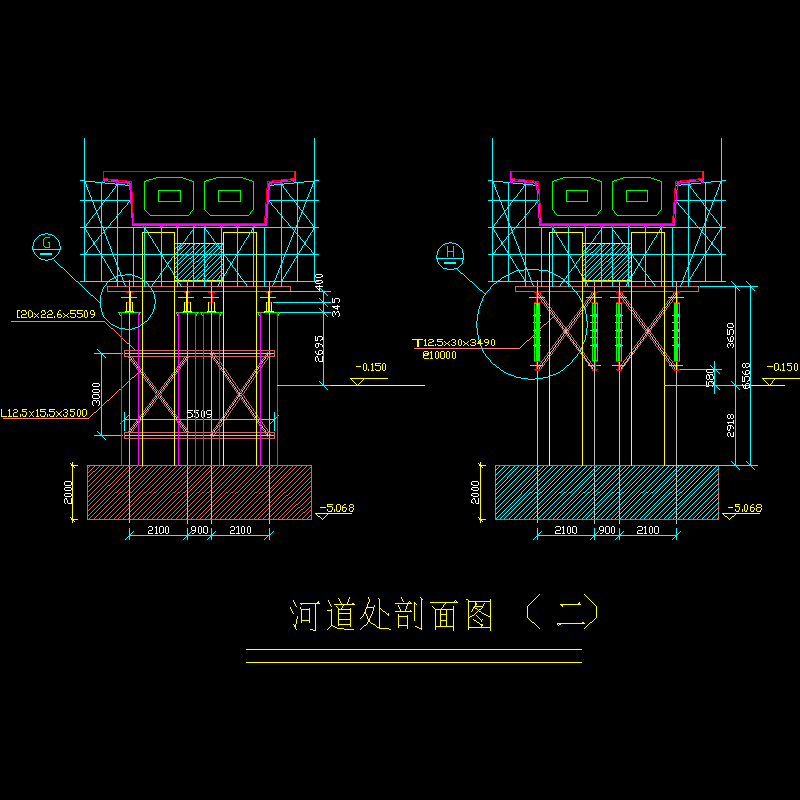

26米跨过河箱型桥梁施工平台钢桁架图：钢架立面图，桥墩处剖面图 ，上弦平面图，下弦平面图，河道处剖面图 ，节点详图.

河道处剖面图.dwg

节点详图.dwg

立面图.dwg

桥墩处剖面图.dwg

下弦平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-27 07:17:00上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
