17层住宅给排水施工CAD图纸

附件详情

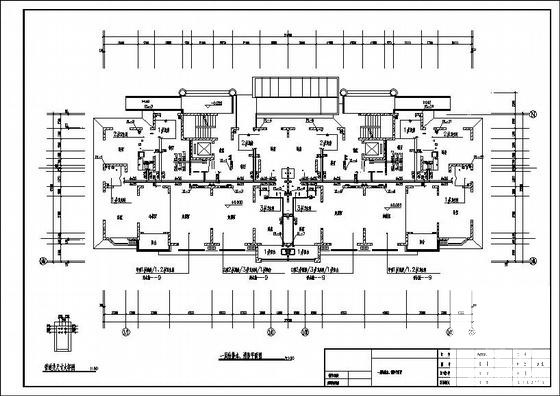

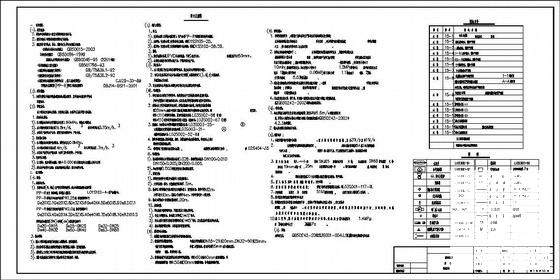

该资料范围只做该建筑物的室内给水排水设计，室外部分在做室外平面时再做设计。该项目设有生活给水系统、生活热水系统、生活污水系统及消火栓系统。

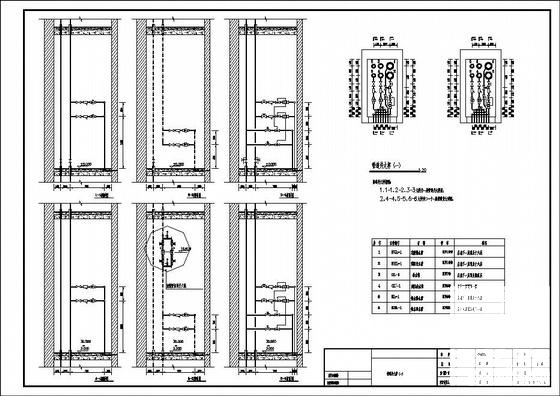

1．生活给水系统：1)．该项目所在小区给水管网供水压力为0.80MPa，供给该项目用水。2)．该项目住宅最高日用水量26.8m3/d，最大小时用水量3.35m3/h。3)．住宅每户设普通分户水表，设置于室外管道井中，户外计量。
2．生活热水系统：1)．该项目所在小区集中供应热水，管网设计压力0.8MPa。2)．该项目住宅最高日用水量14m3/d，最大小时用水量1.7m3/h。
3．生活污水系统：1)．该项目污、废水采用合流制。室内+0.000以上污废水重力自流排入室外污水管。2)．污水集中收集至化粪池，经化粪池处理合格后，排入市政污水管。

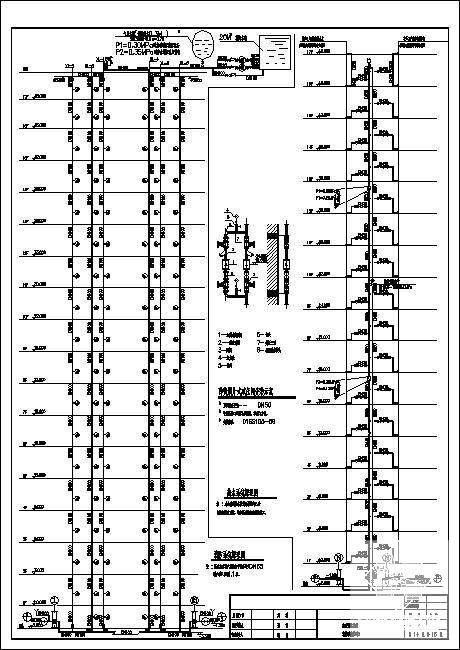

消防: 该资料消防部分为消火栓系统。消火栓系统的设计流量，室内20l/s，室外15l/s。本建筑物灭火器配置按轻危险级配置 ,在图示所在位置设置5A级2公斤磷酸氨盐干粉灭火器 ,以便于一般人员灭火用。灭火器放置在灭火器箱中，放在前室和走廊地面上并应有防盗措施。消火栓系统：地下、一~十一层采用SNJ65型稳压减压消火栓，其余层采用SN65普通型消火栓。屋顶水箱间设有20立方米消防水箱及增压稳压设备，详平面图。
