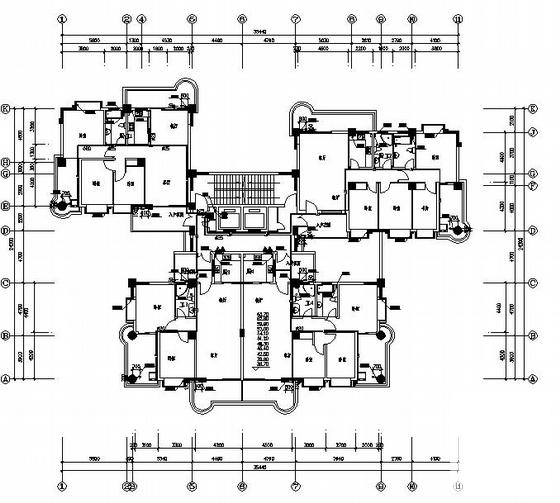

25层住宅给排水施工图纸cad

附件详情

该项目为××××××居住小区B4号楼，高25层，建筑高度为74.4米。属一类高层建筑。位于××××××。东侧为海滨大道，西侧为海棠路。 给水系统 1、水源：该项目给水水源由海棠北路城市给水管网供给。从海棠北路城市给水管道上引入一根DN200给水管(生活消防合用进水管)，支管DN125接入本楼地下生活水池。小区的高区供水由B4号楼地下泵房加压后供给。 2、用水量： 住宅最高日生活用水量 Qd=715m3/d，最大时用水量为 Qh=75m3/h。
3、给水方式：由于城市给水管网的压力较高，所以8层以上用水需要进行二次加压供水，采用水池→加压供水设备→用户的供水方式。8层以下市政管网直供，9－16层为中区，16层以上为高区，分别设置变频增压生活水泵。入户阀门前供水压力不低于0.10Mpa，超过0.40Mpa时设置减压阀。本楼地下室设置220m 生活水池，供应小区用水。
五、热水系统
住宅设电热器供应热水，每个卫生间预留电源 Pe=1.5Kw，热水器由用户自理。
六、排水系统
排水分为污水和雨水两部分，采用雨污分流的排放体制。
