日本8层住宅给排水CAD施工图纸
- 设计详细说明：无
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：8层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 排水设计：污水系统,废水系统
- 大样节点：卫生间,设备房布置
附件详情
日本人绘制的8层住宅楼给排水图纸，主要分为A~J户型给排水图纸及地下设备层管道布置 等共19张图纸，无设计说明及系统图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
日本施工图 - 1 -

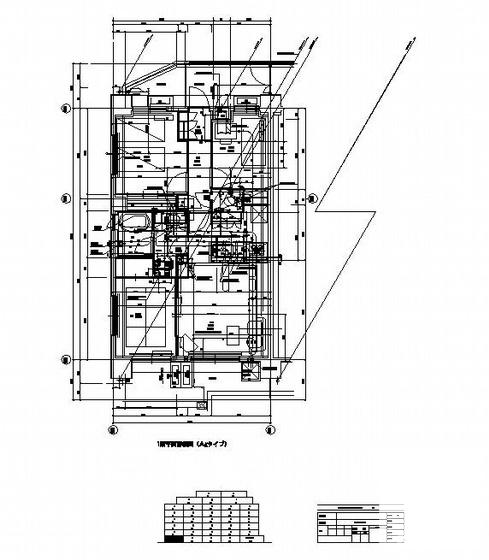

日本施工图 - 2 -

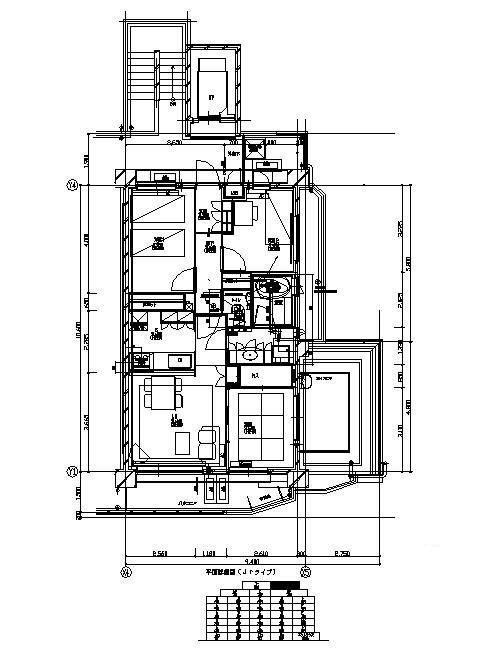

日本施工图 - 3 -
日本施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：3.82 MB
- 收藏次数：0
-
文件名称：
附件-996099555960567076.rar
