7层住宅给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 排水体制：污废分流,雨污分流
- 消火栓用水量室外(L/S)：15
附件详情
图纸内容为七层住宅给排水施工图，该项目为七层住宅楼，属三类建筑，一层为架空车库,二至七层为住宅。建筑高度为23.0m，建筑面积约为909.6平方米，室外消防用水量为15L/s，均按正常环境设计。该项目室外消防用水量为15L/S，其消防供电负荷等级为三级，该项目在各层消火栓箱内设有消防按钮 .屋顶设有稳压泵。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

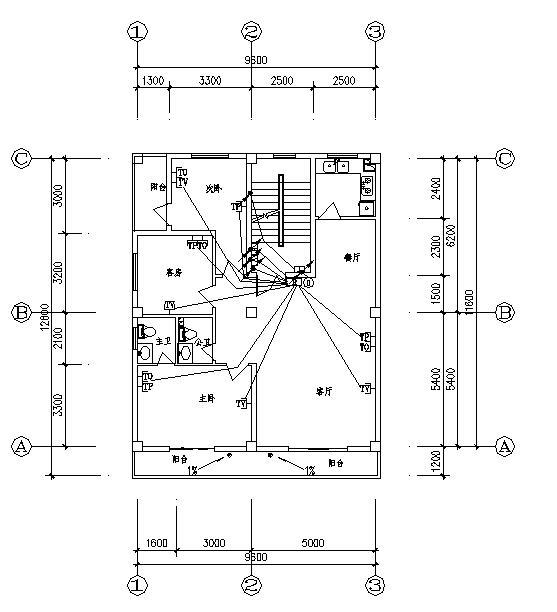

住宅给排水图纸 - 1 -

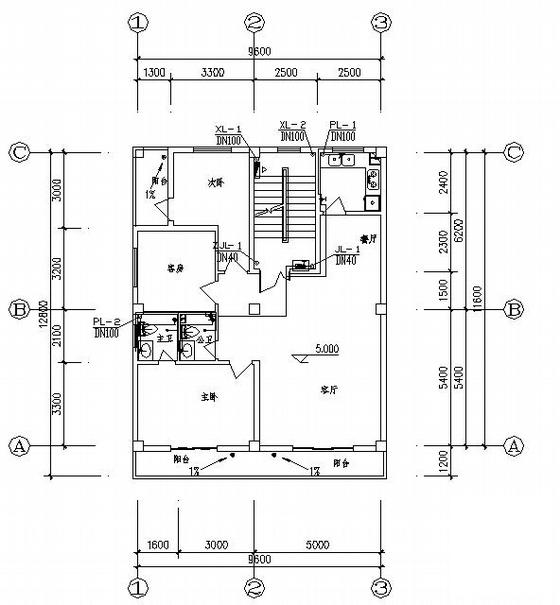

住宅给排水图纸 - 2 -

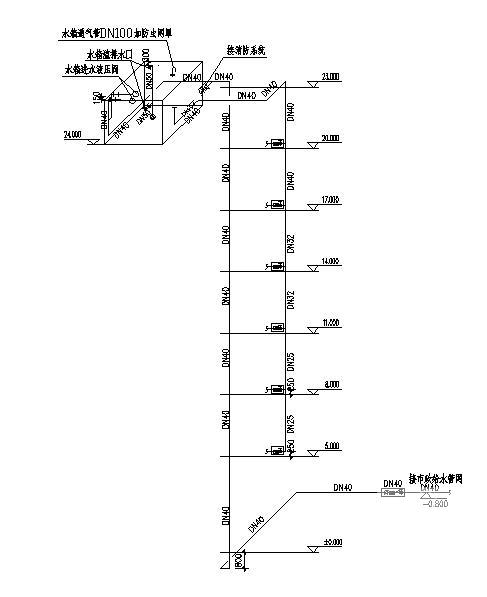

住宅给排水图纸 - 3 -

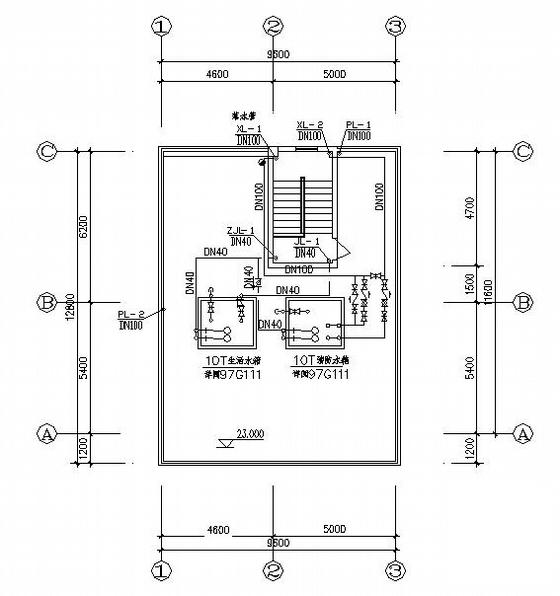

住宅给排水图纸 - 4
