18层花园3#楼给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统,机房排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水,分区供水,无负压供水
  • 供水分区:两区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房,卫生间

附件详情

设计范围: 建筑红线范围内的室内消防给水排水及灭火设施。
给排水概况:1.本建筑为地下一层,地上18层,耐火等级为一级,建筑高度为66.6米。
2.生活给水系统:1).该项目水源为城市自来水,根据建设单位提供条件,本建筑南侧路上已建有一条城市给水干管,供水接管处供水标高0.4PMa左右。引入一条DN100给水管。该项目沿建筑周边设置设置管径为DN150的环状消防给水管道。应自来水公司要求,消防和生活用水分别设独立的系统。
2).该项目最高日用水量为112m3/d;最大小时用水量11.7m3/h。
3).给水系统分区:给水分区,-1-5层采用市政给直接供水,6-18层无负压变频给水。
4).设DN100mm的生活总水表和DN100消防用水表各一个,水表安装形式由建设方定。
3.消防给水:该项目按以下设计:消火栓系统用水量:室外15升/秒;室内20升/秒。火灾延时:2小时。一次火灾总用水量:252m。 该项目消火栓给水为临时高压系统。屋面设一消防水箱6立方。
4.灭火器配置:该项目按<>(GB 50140-近代)配置灭火器如下:在消火栓箱下以及在各单元的楼梯间转角平台设置2具磷酸铵盐干粉灭火器(5B),64个设置点,共128具,设置点的保护距离不大于12m,配电房、柴油发电机房间设置气溶胶灭火,具体规格由专业厂家确定配置。

某花园3#楼给排水施工图

某花园3#楼给排水施工图

某花园3#楼给排水施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

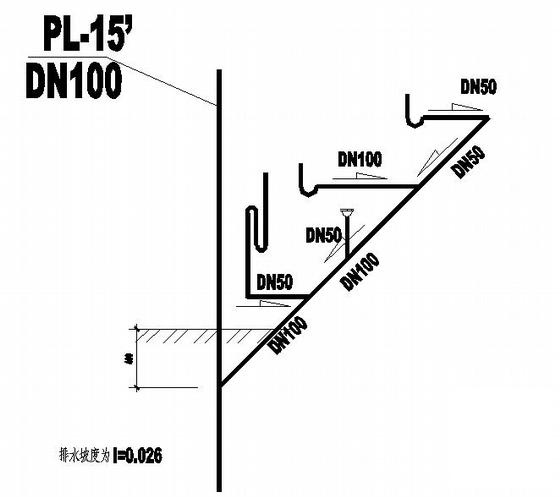

  • 给排水施工图纸 - 1
    给排水施工图纸 - 1

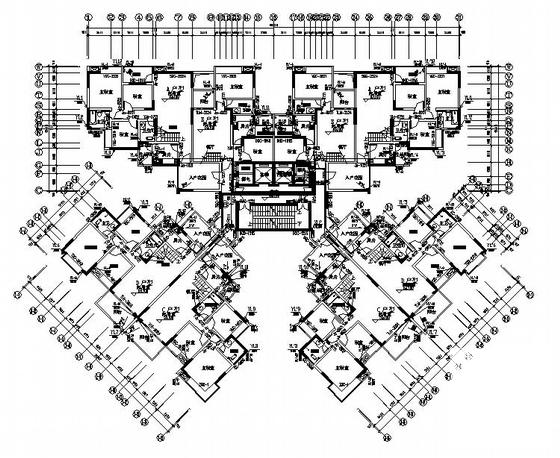

  • 给排水施工图纸 - 2
    给排水施工图纸 - 2

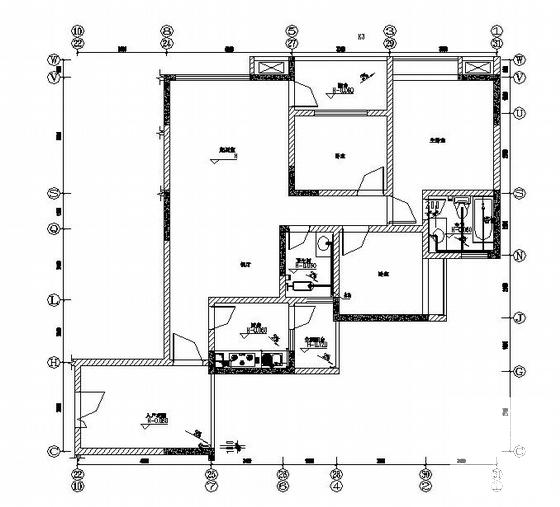

  • 给排水施工图纸 - 3
    给排水施工图纸 - 3

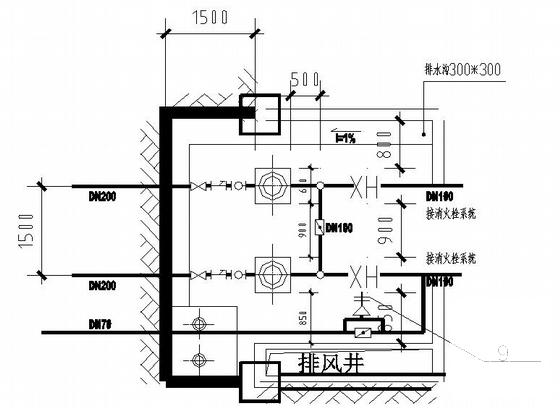

  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
