2层商铺10-15号给水排水施工CAD图纸

  • 建筑类别:商业
  • 建筑地上层数:2层
  • 出图日期:2007
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 设计内容:给排水, 热水, 消火栓, 自动喷水

附件详情

商铺10-15号 给排水施工图
生活给水工程:
1。室内生活给水管道,横管安装时宜有0.002~0.005的坡度向泄水装置。
2。生活给水管道上的阀门,原则上DN≤50时用截止阀,DN>50时用闸阀,但在环状管网上的阀门及各种排空泄水阀一律用闸阀。。
3。所有埋地金属给水管除有特殊说明外,均刷热沥青两度防腐。
4。管材选用:
(1)室内生活给水管材选用:
DN≤50时宜用高质量铝塑复合管;采用卡套式连接; DN≤100时宜用PP-R给水管;采用热熔连接; DN≥150时宜用孔网钢带骨架增强复合塑料管; PPR给水管(管材管件采用公称压力1.6MPa);采用溶剂粘接;
(2)室外埋地给水管材选用:
孔网钢带骨架增强复合塑料管;采用电热熔连接;PPR给水管,承插式胶圈接口;
二. 排水工程
(1)室内排水管(包括含接室外第一个检查井的出户管)管材采用:
承插式排水铸铁管; 抗震排水铸铁管; 硬质聚氯乙烯(UPVC)管;一般D≤200采用承插式铸铁管(室外可用陶土管),D≥200可用混凝土管和钢筋混凝土管。
(2)室外排水管管材采用: 承插式排水铸铁管; 混凝土管; 钢筋混凝土管; 厚身陶土管; 硬质聚氯乙烯管。一般D≤200采用承插式铸铁管(室外可用陶土管),D≥200可用混凝土管和钢筋混凝土管。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

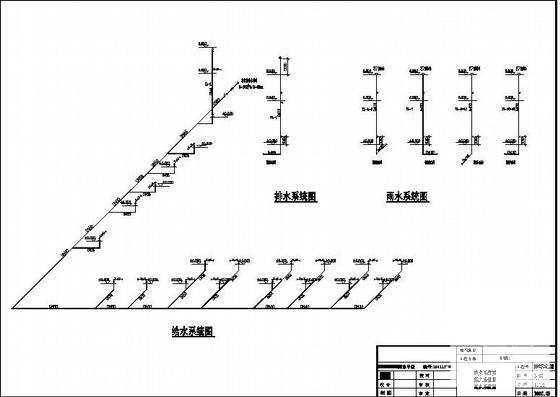

  • 给水排水施工 - 1
    给水排水施工 - 1

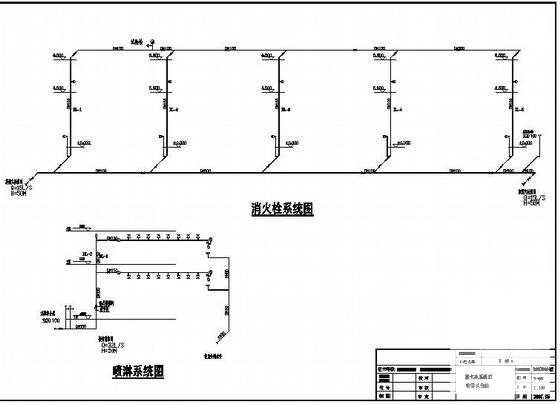

  • 给水排水施工 - 2
    给水排水施工 - 2

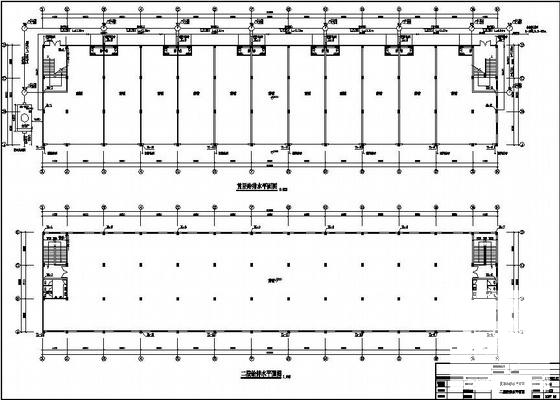

  • 给水排水施工 - 3
    给水排水施工 - 3

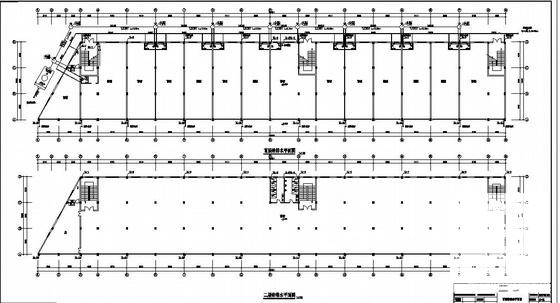

  • 给水排水施工 - 4
    给水排水施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
