6层住宅给水排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 供水方式：市政供水
- 排水体制：污废合流

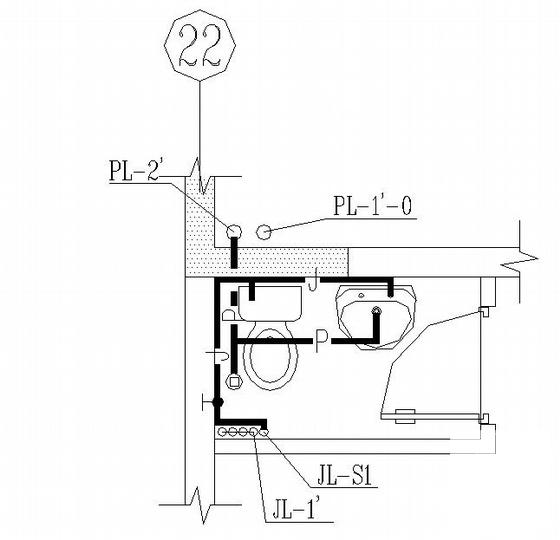

- 大样节点：卫生间
附件详情
内容为给排水

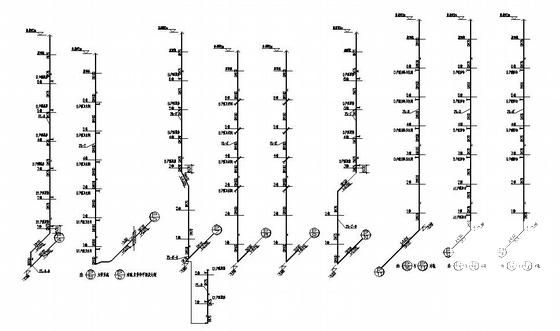

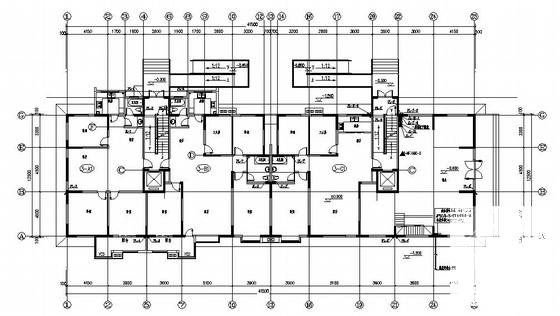

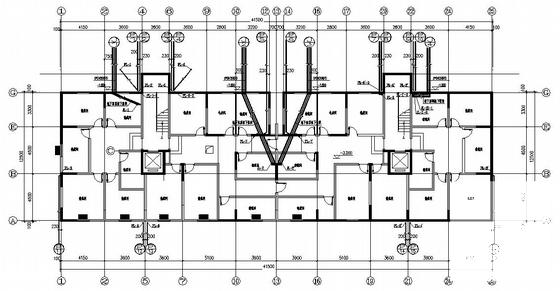

平面布置图
、及系统图；
给水形式为并联。
设计范围
该资料范围包括本建筑内的给水排水等管道系统
管道系统
该项目设有生活给水系统 污水系统
生活给水系统
生活给水由市政管网直接供给，市政给水管网供水压力约为0.25MPa.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给水排水施工 - 1 -
给水排水施工 - 2 -
给水排水施工 - 3 -
给水排水施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
