26层住宅楼给水排水施工CAD图纸

  • 设计详细说明:无
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:废水系统, 雨水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统
  • 供水设备:高位水箱
  • 大样节点:水箱
  • 项目所在地:山东

附件详情

  • 水变资料目录
  • 室外给水总平面图

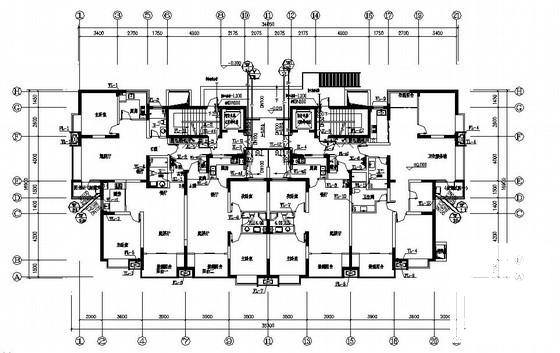

  • 标准层户型图
  • 夹层平面图
  • 设备层平面图
  • 屋顶平面图
  • 给水系统图
  • 排水系统图
  • 废水系统图
  • 雨水系统图
  • 消火栓系统图
  • 水管井详图
  • 车库层排水平面图

附件详情

本稿件是二十六层住宅楼 给排水施工图 纸,设计包含:给水系统设计、排水系统设计、废水系统设计、雨水系统设计、消火栓设计等等,内容较全,有一定参考价值。

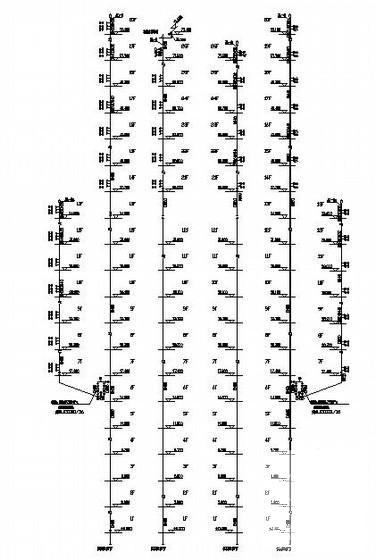

给水系统图

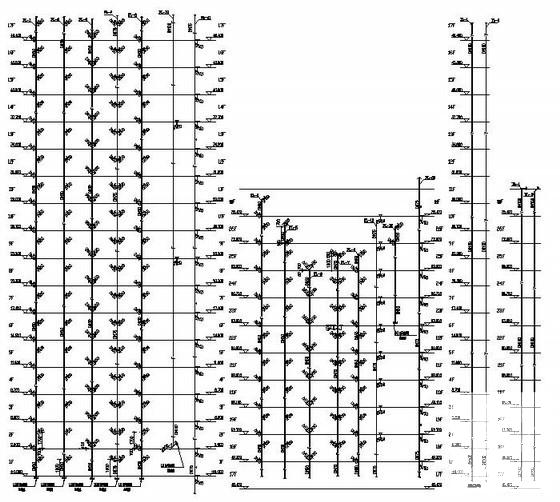

废水系统图

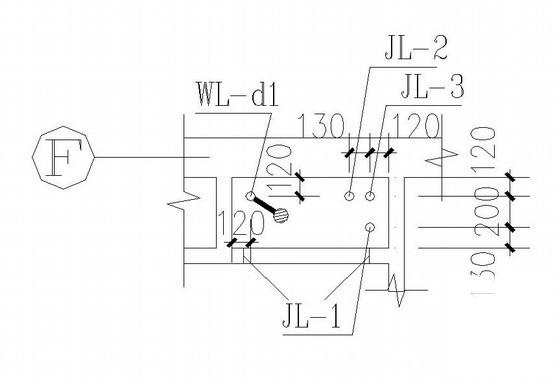

水管井详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给水排水施工 - 1
    给水排水施工 - 1
  • 给水排水施工 - 2
    给水排水施工 - 2
  • 给水排水施工 - 3
    给水排水施工 - 3
  • 给水排水施工 - 4
    给水排水施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
