35245平米4层大型火车站广场空调通风及防排烟系统设计施工CAD大样图
- 设计说明：有
- 建筑类别：交通建筑
- 建筑高度类型：多层建筑
- 建筑设计面积：35245.00平方米
- 地上层数：4层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,人防
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 送风方式：散流器送风
- 项目所在地：福建
附件详情
一、项目概要：
该项目是位于福建省，是一个大型火车站广场建筑，建筑面积约35245.00m2，地上4层，地下2层，建筑高度16.60m。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风节能设计说明，平时通风排烟平面图，通风排烟平面图，空调通风排烟平面图，通风机房大样图，人防通风设计、施工总说明，战时通风平面图，人防通风计算表、设备一览表/人防口部原理图，战时通风预埋件平面图，人防设备通风大样图等...
二、空调系统：
1.冷热源：采用变频多联分体式空调...
2.风系统：采用室内机加新风系统...

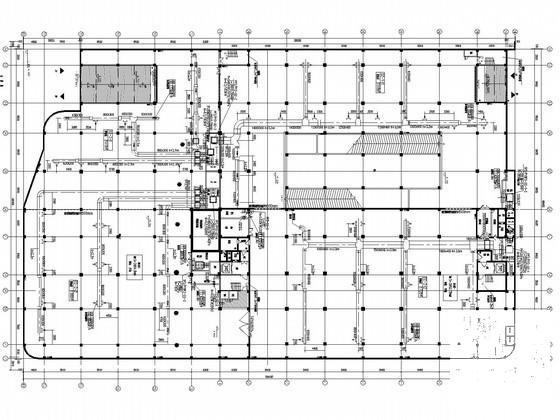

地下二层平时通风排烟平面图

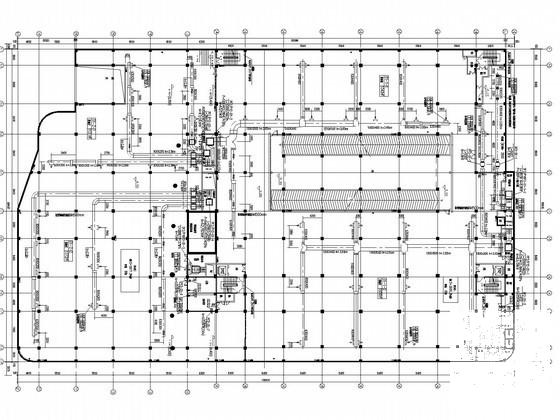

地下一层通风排烟平面图

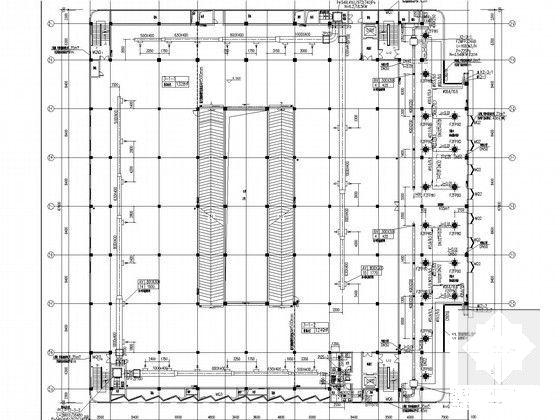

二层空调通风排烟平面图

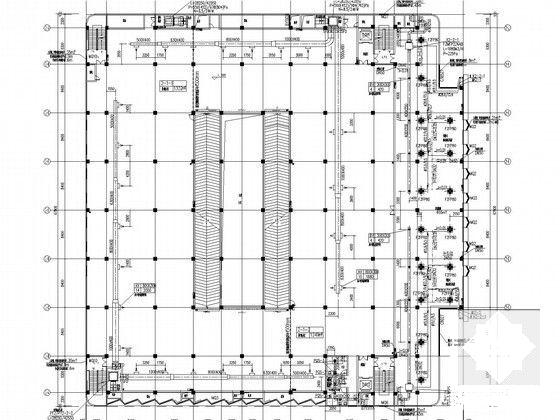

三层空调通风排烟平面图
一层空调通风排烟平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
火车站广场设计 - 1 -
火车站广场设计 - 2 -
火车站广场设计 - 3 -
火车站广场设计 - 4 -
火车站广场设计 - 5 -
火车站广场设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
