24层大型火车站广场停车场空调通风与防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:高层建筑
  • 建筑设计面积:86390.00平方米
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 节点大样:制冷机组,空气处理机组
  • 项目所在地:福建

附件详情

一、项目概要:

该项目位于福建省,是一个大型火车站广场停车场建筑,面积14664.61平方米,建筑面积86390.00平方米,地上56790.00平方米,地下29600.00平方米。建筑层数、高度:地下2层,地上24层,建筑总高度为96.75m。图纸内容包含设计施工说明,主要设备材料表及图例,裙房部分制冷系统原理图,裙房部分中央空调控制原理图,主楼部分制冷系统原理图,主楼部分中央空调控制原理图,主楼部分中央空调控制一次配电图,空调机组控制原理图,裙房部分空调水系统流程图,空调水系统流程图,多联分体空调系统流程图,防排烟系统流程图,通风排烟平面图,空调风管平面图,空调水管平面图,空调通风排烟平面图,空调冷媒配管平面图,空调风平面图,空调水平面图...

二、空调系统:

1.冷热源:采用离心式冷水机组,螺杆式冷水机组,高效节能直流变冷媒流量多联中央空调系统,分体空调...

2.风系统:采用风机盘管或吊顶式空气处理机组加新风系统的空调方式,室内机加新风系统...

3.水系统:采用变流量的一次泵系统,...

三、通风排烟系统:

1.通风系统:停车库采用机械排风/自然补风,排风换气次数为6次/h,电梯机房采用自然补风,排风换气次数为10次/h等...

2.防排烟系统:考虑到防火分区和人防分区等因素的影响,地下一至二层停车库按建筑防火分区设置机械排烟系统,按6次/时换气次数计算排烟量.与平时排风系统合用...


二层空调风管平面图

二层空调水管平面图

三层空调水管平面图

四层空调风管平面图

四层空调水管平面图

裙房屋面空调通风排烟平面图

三层空调风管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

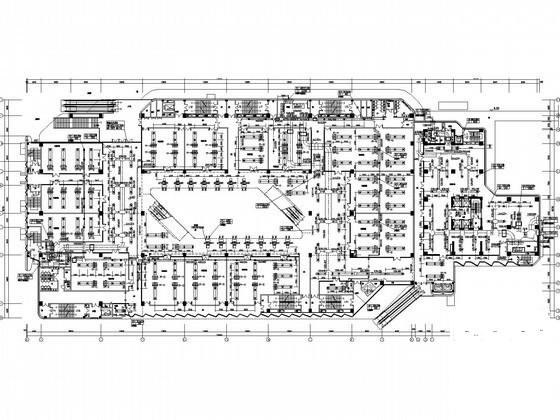

  • 通风与防排烟系统 - 1
    通风与防排烟系统 - 1

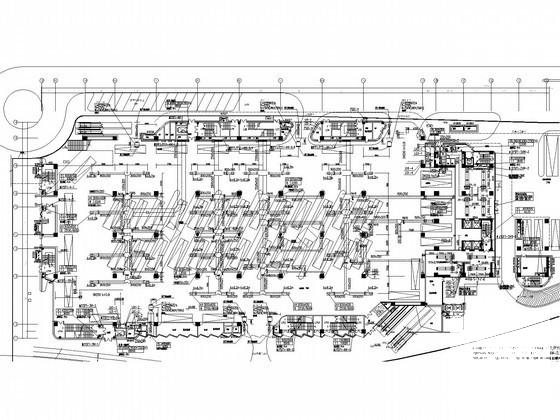

  • 通风与防排烟系统 - 2
    通风与防排烟系统 - 2

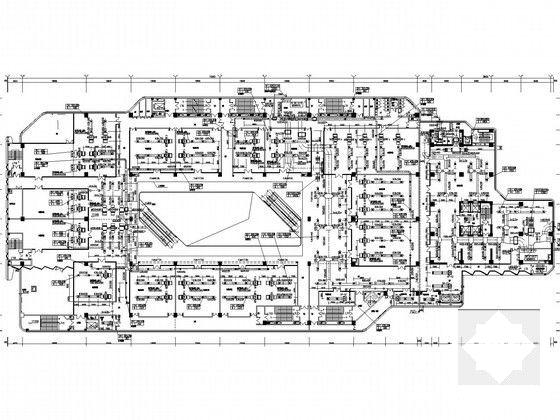

  • 通风与防排烟系统 - 3
    通风与防排烟系统 - 3

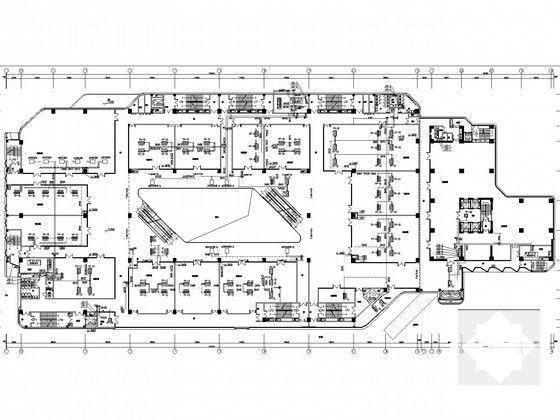

  • 通风与防排烟系统 - 4
    通风与防排烟系统 - 4
  • 通风与防排烟系统 - 5
    通风与防排烟系统 - 5
  • 通风与防排烟系统 - 6
    通风与防排烟系统 - 6
  • 通风与防排烟系统 - 7
    通风与防排烟系统 - 7
  • 通风与防排烟系统 - 8
    通风与防排烟系统 - 8
以上是部分截图,请下载附件后查看完整高清内容
通风与防排烟系统下载
