儿童乐园施工CAD图纸（消防、建筑）
-
建筑类别：娱乐
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,DOC
-
设计年代：近代
-
项目所在地：江西
-
强电设计：电气照明,其它
-
弱电设计：火灾自动报警系统,其它
概况：
该项目为江西某儿童乐园，本项目为此儿童乐园装修工程，设计面积1300平方米，层数为1层，建筑高度为6米，框架结构。
设计范围：
局部的火灾自动报警系统；自动喷水灭火系统；应急照明。
部分图纸摘录：

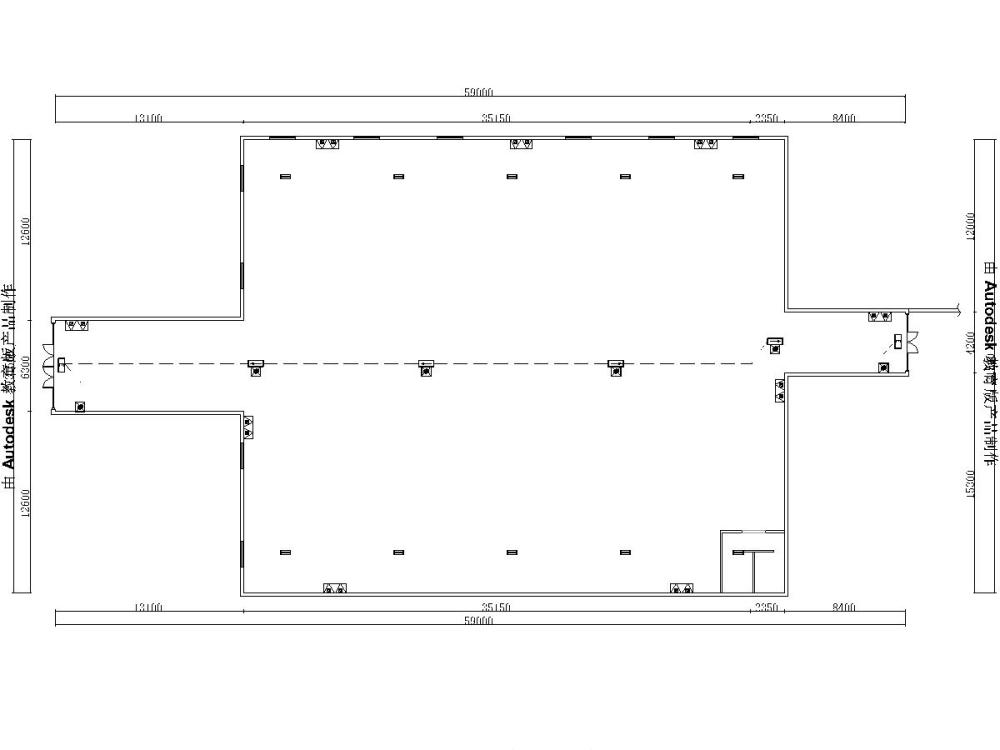

应急照明逃生平面图

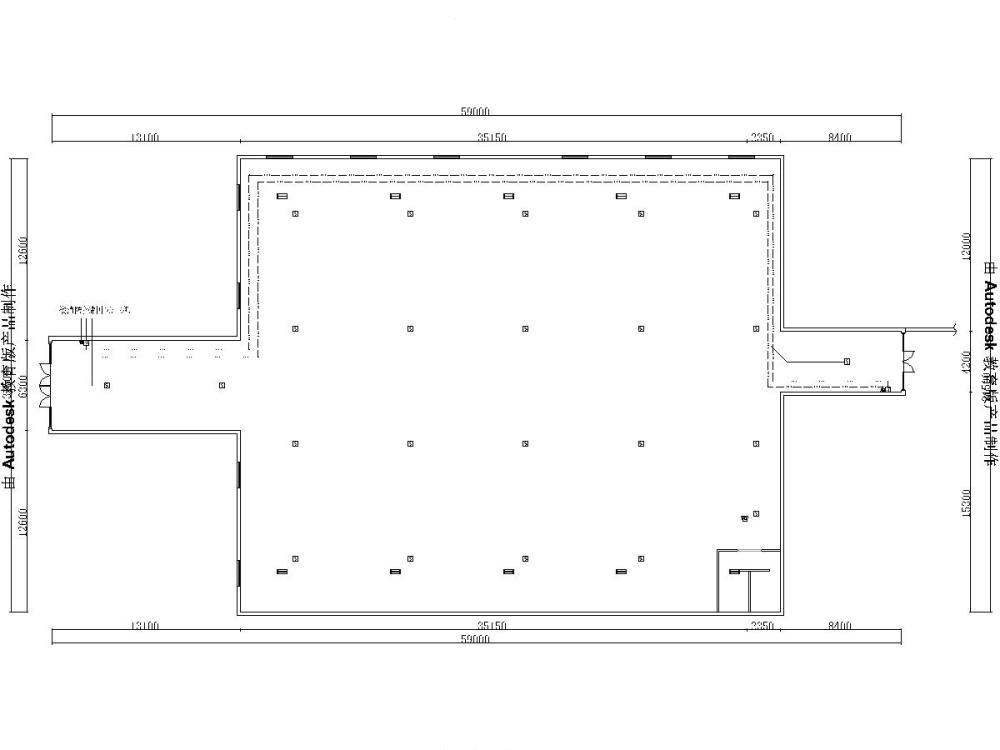

自动报警平面图

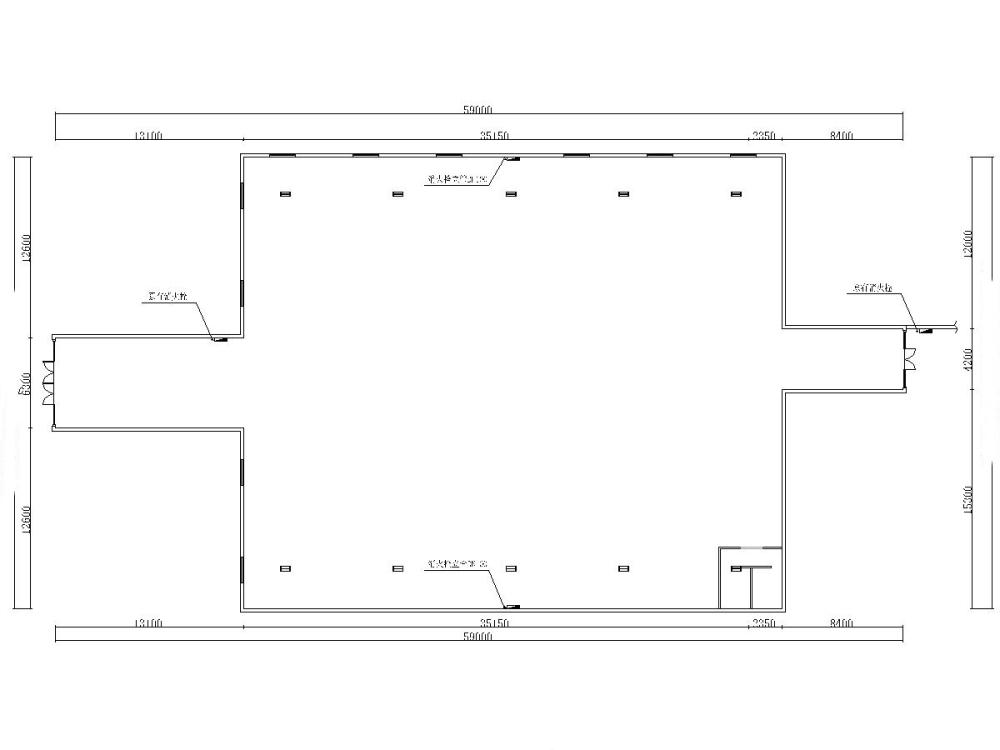

消火栓平面图

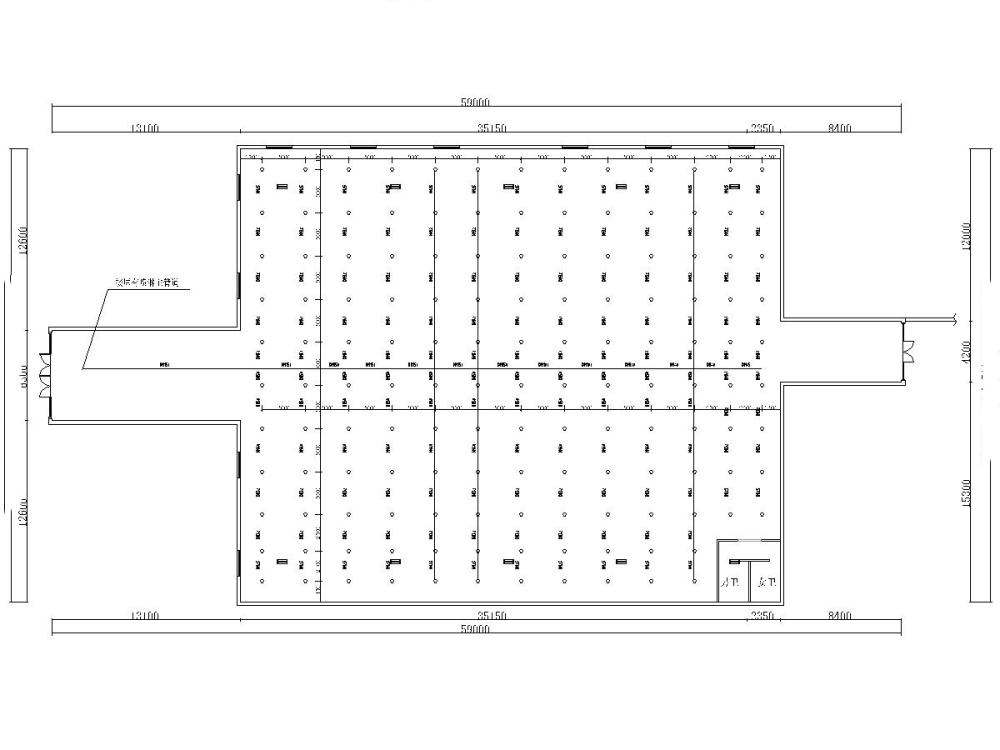

喷淋平面图
原始结构图
立面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

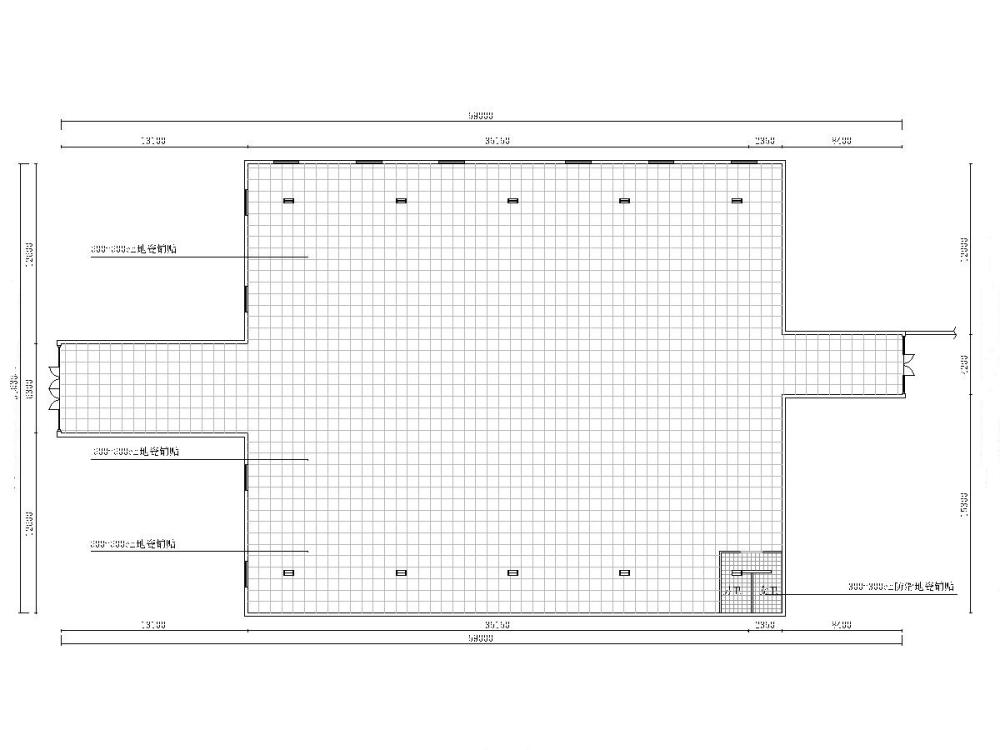

建筑施工图纸 - 1 -
建筑施工图纸 - 2 -
建筑施工图纸 - 3 -
建筑施工图纸 - 4 -
建筑施工图纸 - 5 -
建筑施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：1.09 MB
- 收藏次数：0
-
文件名称：
附件-996099559895579567.zip
