3层消防支队办公楼建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：18张
• 建筑设计面积：1887平方米
• 建筑高度：16.1m
• 地上层数：3层
• 设计效果图：无

附件详情

该资料为某三层消防支队 建筑施工 图
工程建筑面积约为：1887平方米、建筑设计结构形式为：框架结构、层数为：3层、高度为： 16.1米

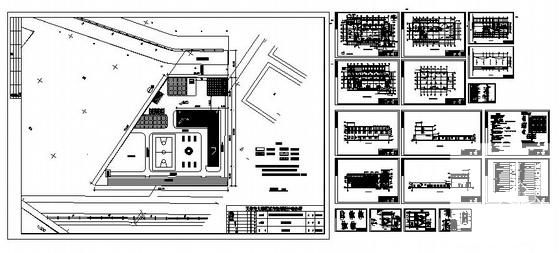

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图等，共18张图纸
设计功能包括：车库、宿舍、装备间等。

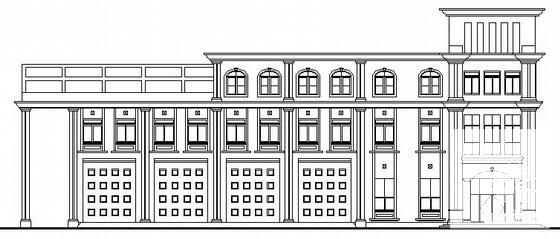

第 1 张图

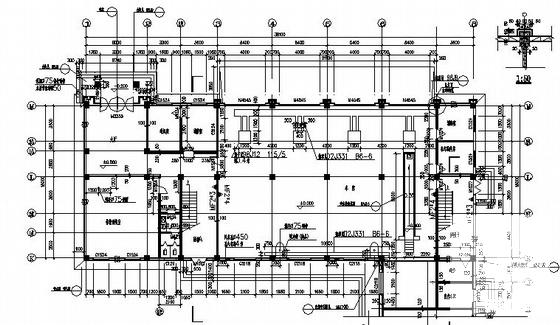

第 2 张图

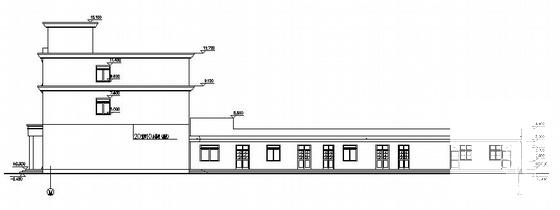

第 3 张图
