[五层办公楼]5层16.6米框架结构办公楼建筑施工CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-09
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：1553.7平方米
• 占地面积：299.2平方米
• 建筑高度：16.60米
• 建筑层数：5
• 设计效果图：无

附件详情

该资料为：[东莞]某五层办公楼 建筑施工 图
工程建筑面积约为：1553.7平方米；建筑设计结构形式为：框架结构；层数为：5 层；高度为： 16.60米
这份参考资料包括图纸说明、工程作法、各层建筑平面、立面、墙身大样、檐口作法、还有梁板柱、配筋、楼梯大样等完整结构施工图，共24张图纸
设计功能包括：办公室，会议室，厨房，餐厅，套房，卫生间等。

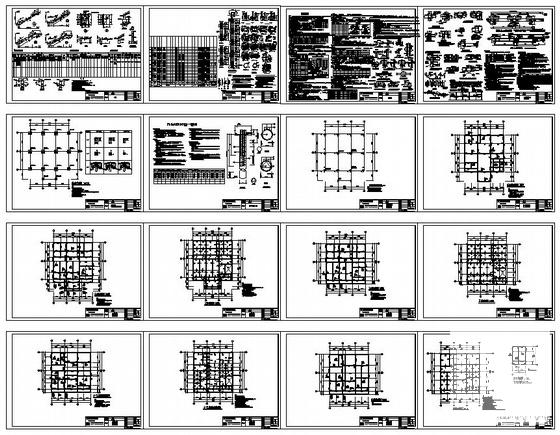

第 1 张图

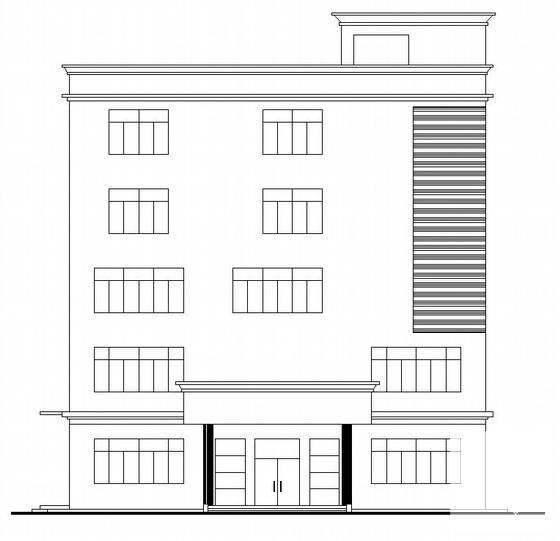

第 2 张图

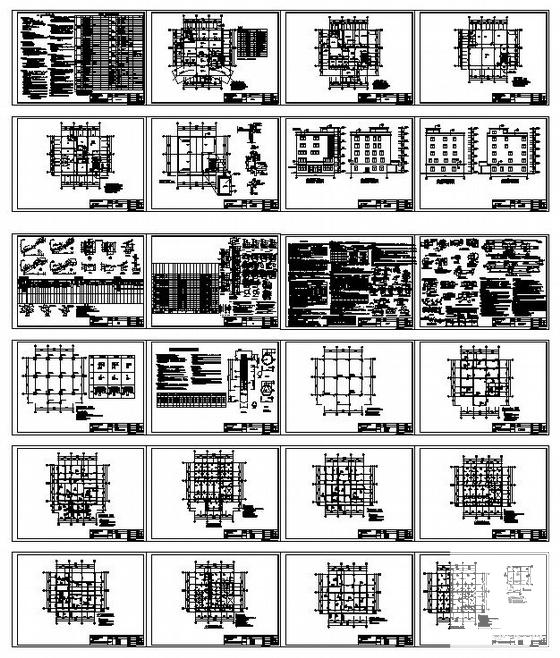

第 3 张图

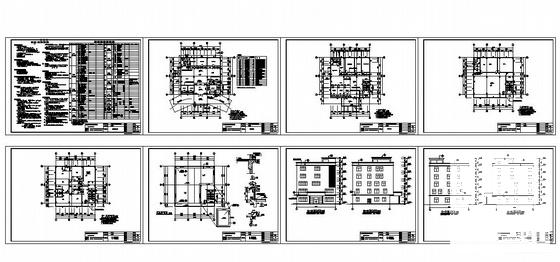

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
