教委框架结构综合办公楼建筑施工CAD图纸

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑面积：6138.73平方米
• 用地面积：6138.76 平方米
• 效果图：无
• 有无人防：无

附件详情

1.1工程背景
本项目为6层钢筋混凝土框架结构体系，占地面积约为6138.76 m2，总建筑面积约为6138.73 m2；首层高3.9m，标准层3.6 m平面尺寸为14.7m×69.6m。采用桩基础，室内地坪为±0.000m，室外内高差0.45m。
框架梁、柱、楼面、屋面板板均为现浇。
1.1.1设计资料
(1)气象资料
夏季最高气温 ，冬季室外气温最低-200C
冻土深度25cm，基本风荷载W。=0.35kN/ m2；基本雪荷载为0.35 kN/ m2。
年降水量650mm。
(2) 地质条件
建筑场地地形平坦，地基土成因类型为冰水洪积层。自上而下叙述如下：
新近沉积层（第一层），粉质粘土，厚度0.5—1.0米，岩性特点，团粒状大孔结构，欠压密。
粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0米， qsk=35—40kPa。
粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米， qsk=30—35kPa。
粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=40—60kPa，qpk=1500—2000kPa。
不考虑地下水。
(3) 地震设防烈度
7度
(4) 抗震等级
三级
(5) 设计地震分组
场地为1类一组Tg（s）=0.25s （表3.8《高层建筑结构》）
1.1.2 材料
柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。基础采用C30，纵筋采用HRB400，箍筋采用HPB235。
1.2工程特点

黄生良建筑施图.dwg

黄生良总结构施工图.dwg

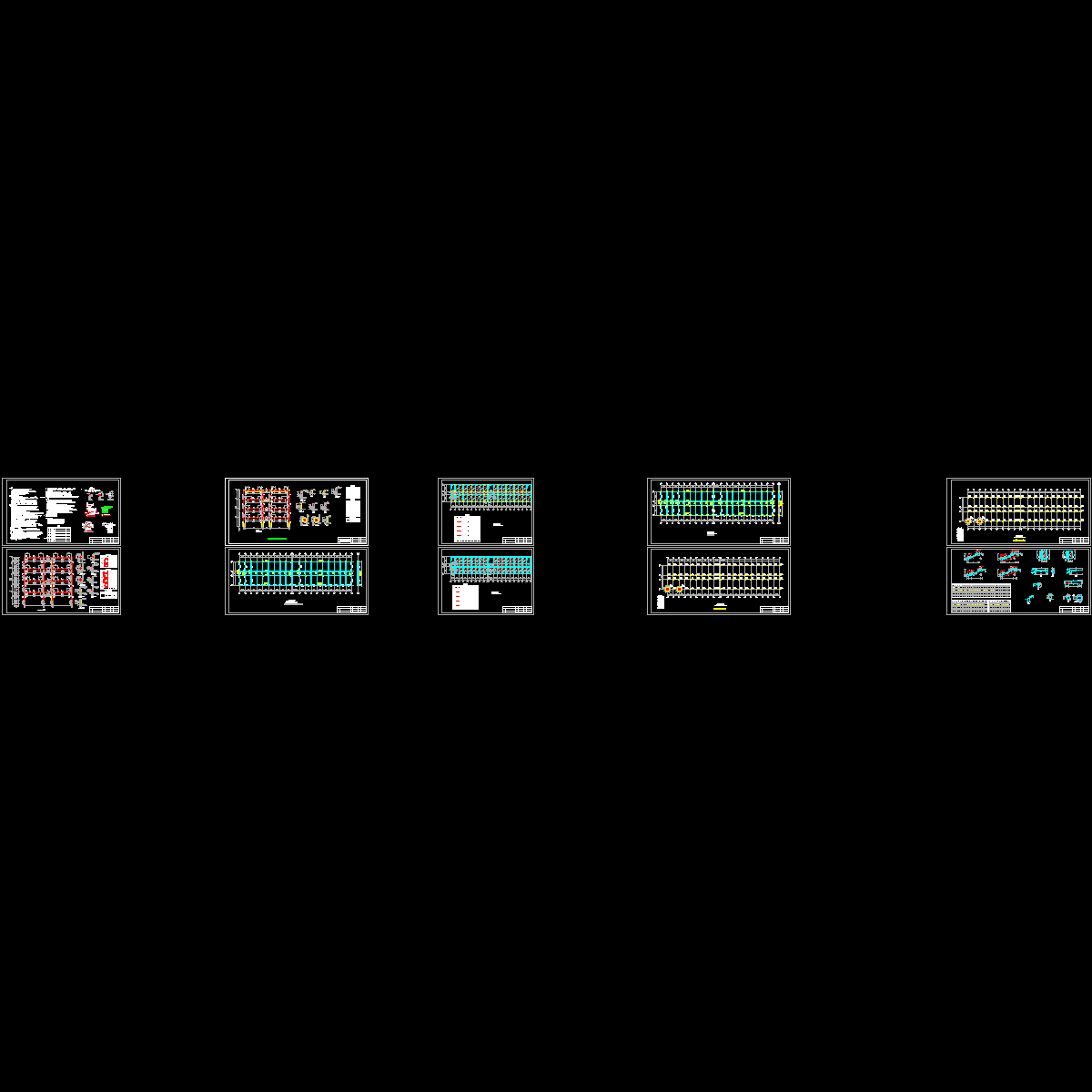

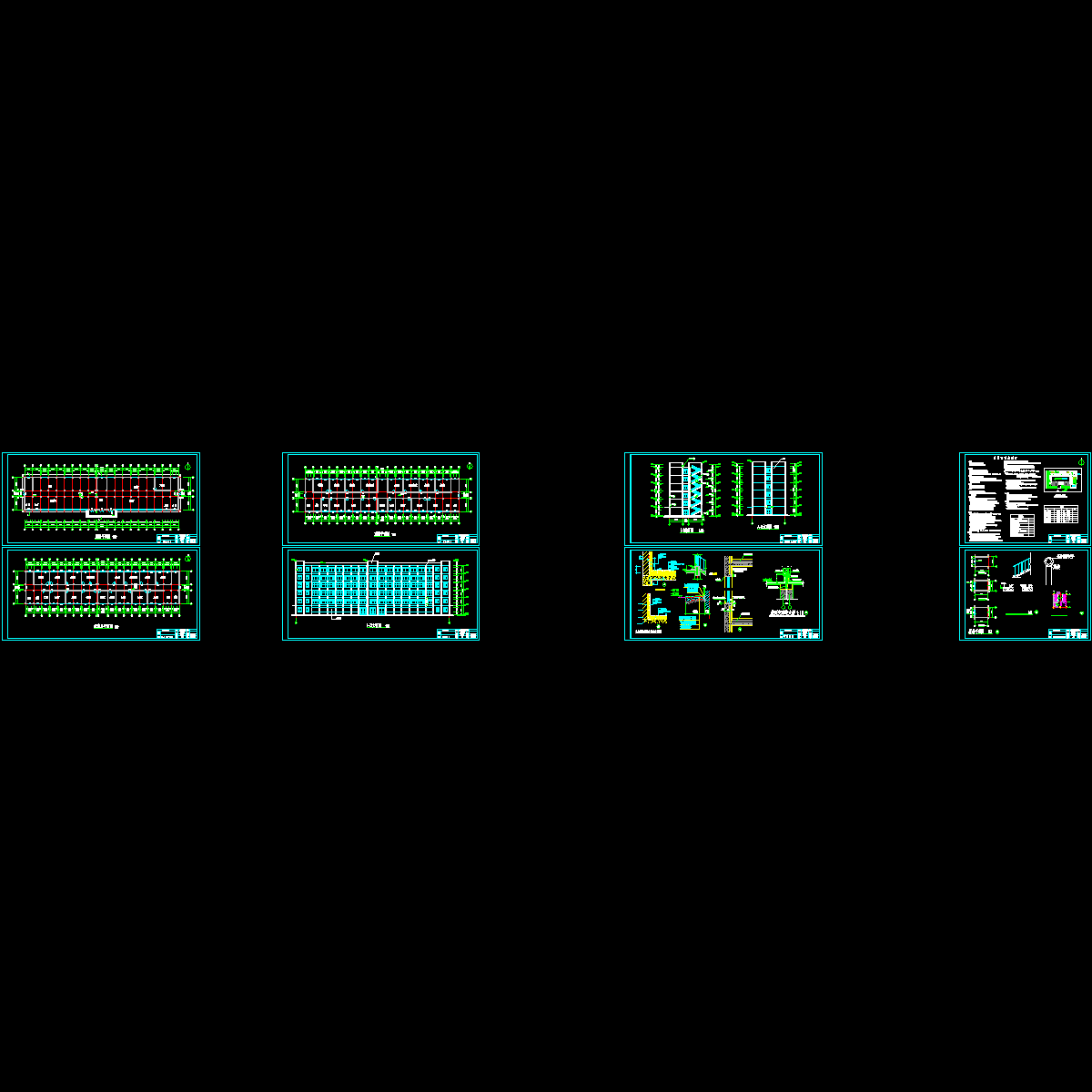

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
