4层框架结构银行办公楼建筑方案设计CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度 ：方案（初设图）
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：6张
• 建筑高度：16.8m
• 地上层数：4层
• 设计效果图：有

附件详情

该资料为某四层银行办公楼建筑方案图
工程建筑建筑设计结构形式为：框架结构、层数为： 4层、高度为： 16.8米

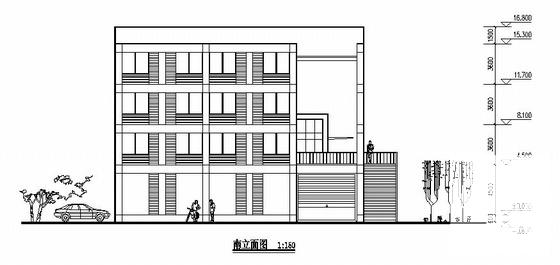

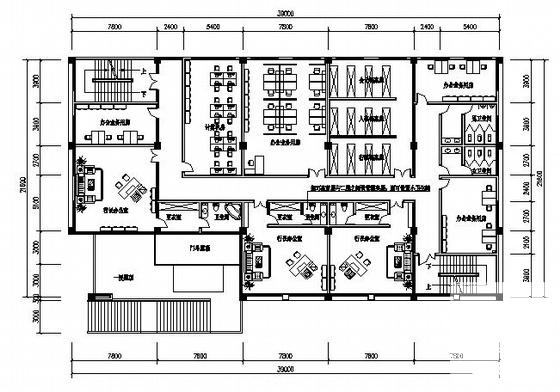

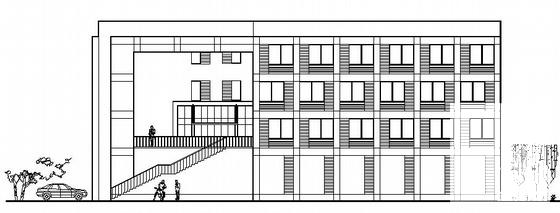

这份参考资料包括各层建筑平面、立面、剖面图等，共6张图纸
设计功能包括：办公业务用房、发行部门综合办公室、行长办公室等。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

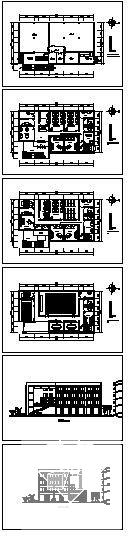

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
