铁路轨道信号系统施工招标CAD图纸

搜索更多资源
  • 建筑类别：交通建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 项目所在地：重庆
  • 弱电设计：其它

该项目为重庆市市郊铁路（轨道延长线）某段。该资料范围为线路信号系统。

设计范围：
线路平面；设备布置；ATC系统。

部分图纸摘录：

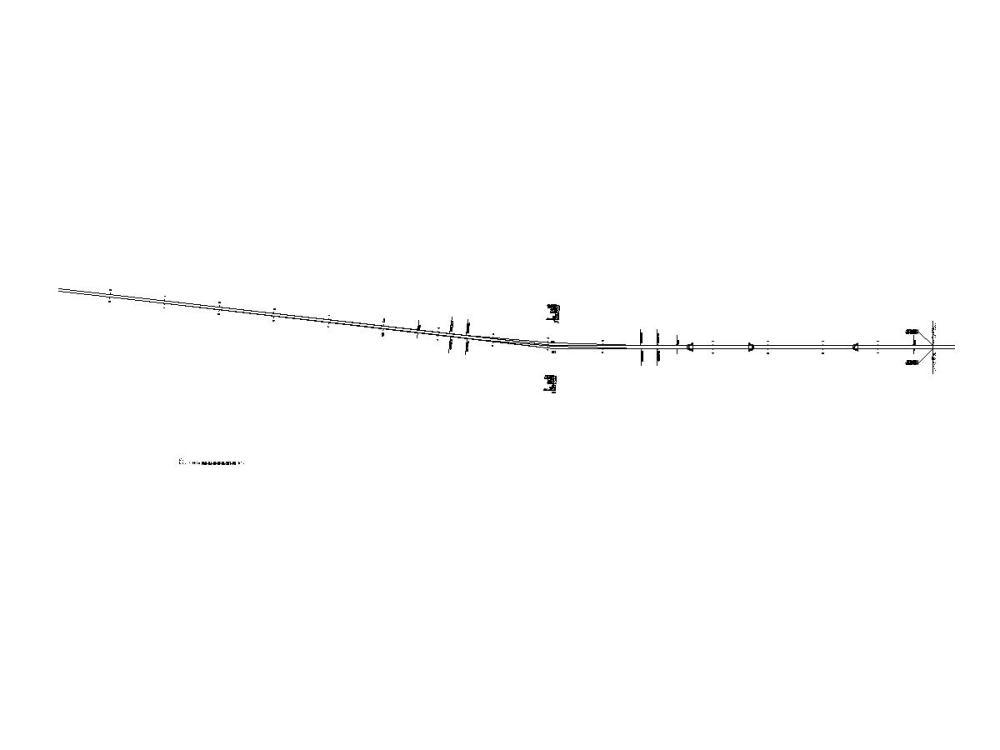

线路平面图

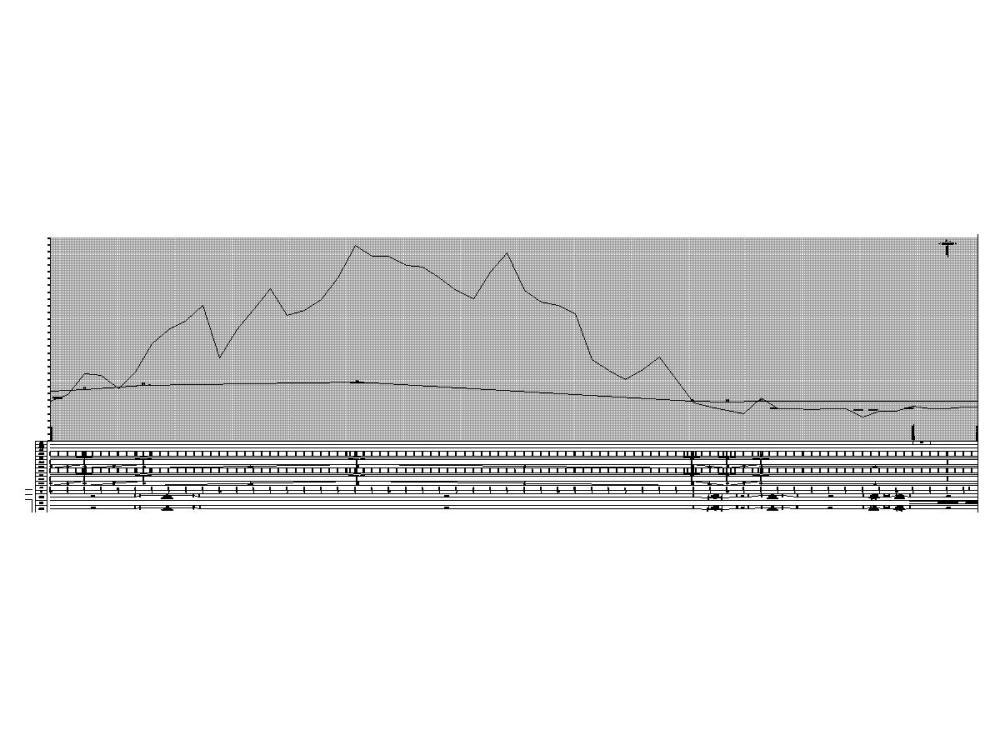

线路纵断面图

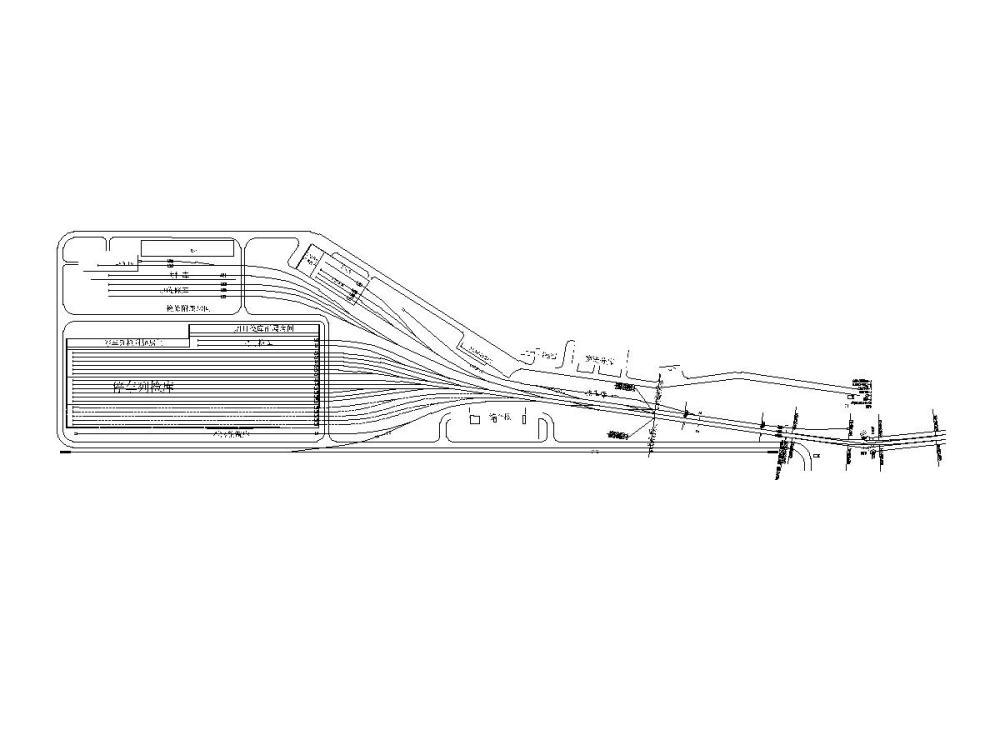

车辆段总图

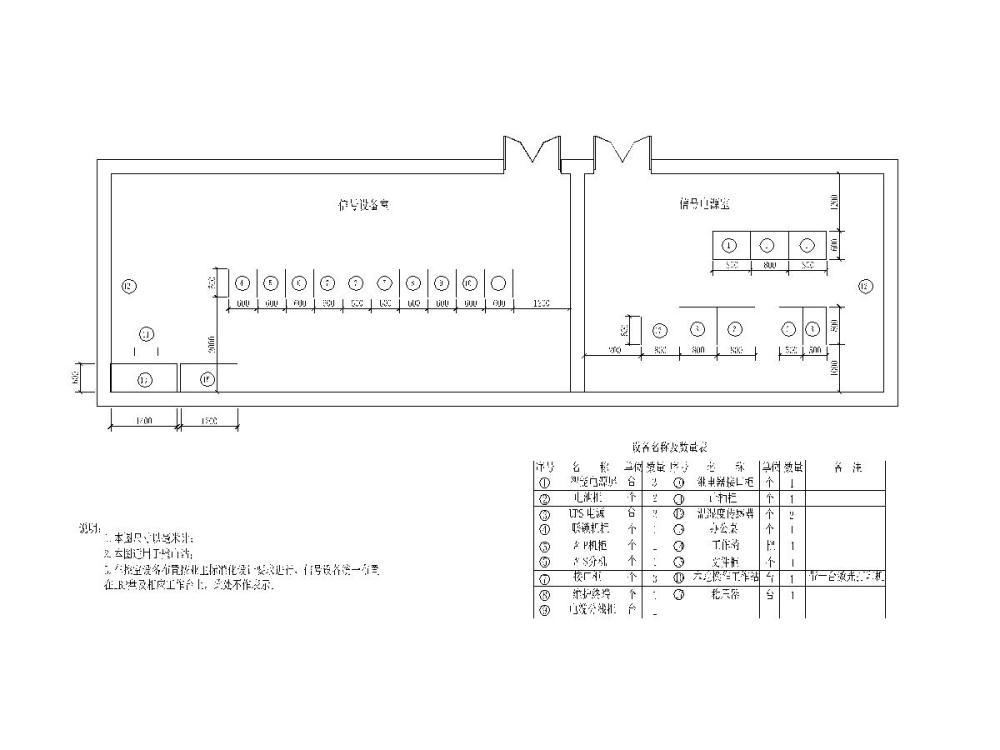

室内设备布置示意图

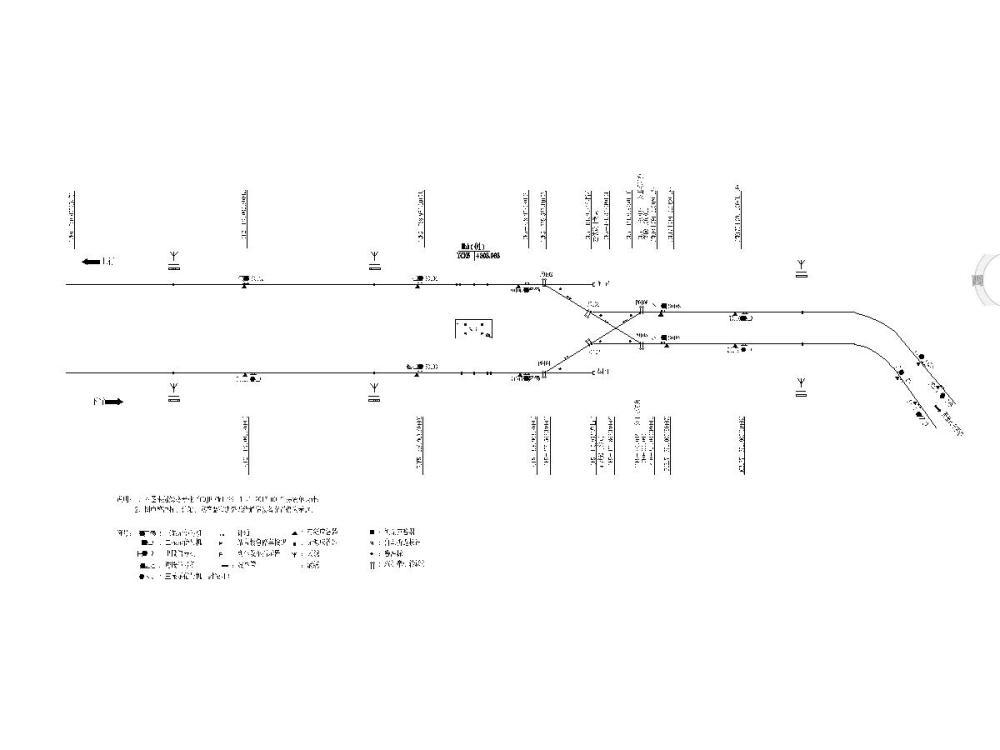

正线信号轨旁设备布置示意图
ATC系统图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 铁路施工图纸 - 1
    铁路施工图纸 - 1
  • 铁路施工图纸 - 2
    铁路施工图纸 - 2
  • 铁路施工图纸 - 3
    铁路施工图纸 - 3
  • 铁路施工图纸 - 4
    铁路施工图纸 - 4
  • 铁路施工图纸 - 5
    铁路施工图纸 - 5
  • 铁路施工图纸 - 6
    铁路施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
