铁路工程有砟轨道施工方案(组装)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

4、工艺布序说明
1）、轨排生产
轨排组装方式：应采用25m、60kg/m新轨作工具轨，有两种轨排生产方式。一种方式为：三排为一组，一排前端钢轨悬出轨枕40cm，一排两端钢轨均悬出轨枕20cm，一排后端钢轨悬出轨枕40cm。该种轨排在铺设时，轨排间用断轨急救器连接，可临时调整轨缝处轨枕位置。另一种方式为：所有轨排两端钢轨均悬出轨枕20cm，每组轨排备一根长20cm、轨腰带两个螺栓孔德钢轨头及一付带螺栓的夹板。该种轨排在铺设时，可临时调整轨缝处的轨枕位置，使两根轨枕并排位于轨缝下，轨缝两侧的轨端用带夹板的钢轨头夹住…………
①台位准备：在台位上标出每根轨枕的位置，标出每根钢轨两端的位置。共用10个台位生产轨排，可用25m标准轨排作生产台位…………
②吊放轨枕：一台龙门吊用两根等长的钢丝绳每次吊一垛轨枕（以一层4根、4层为一垛）。一垛轨枕吊放到台位上后，用龙门吊分三次将该垛轨枕分层均匀平放在台位上。每个台位每次布置42根轨枕…………
③拨匀轨枕：两人为一组，每人持一根撬棍，将轨枕拨到标定的位置…………
④安放垫板：将垫板按设计位置摆放到轨枕的承轨槽中…………
⑤吊放钢轨：一台龙门吊用吊轨架将两根钢轨分别吊放到轨枕的承轨槽中…………
⑥安装轨距块：两人为一组，一人持撬棍，一人持轨距块。拨动钢轨，将轨距块安放到位…………
⑦检查轨排：检查枕位是否准确，垫板是否到位，轨距块是否按号码、内外次序摆放到位，钢轨两端是否齐平、纵向位置是否均匀…………
⑧安装弹条：两人一组，一人持扳手，一人持弹条，将弹条安装到位…………
⑨存放轨排：两台龙门吊用四根等长钢丝绳，将轨排吊放到存放位置…………
2）、轨排铺设
①轨排装车：按五节轨排一组装在两辆N17平板车上。每公里线路的轨排装16辆平板车。列车前端设两辆平板车装载倒装龙门架…………
②轨排运输：用机车将轨排列车推送到距铺轨位置500~1000m的地点…………
③支立倒装龙门架：将倒装龙门架按规定间距对称线路中心支立在路基上…………
④轨排倒装：机车推送列车，使一组轨排位于倒装龙门架下。龙门架吊起轨排组，列车退行。轨排运输平车进入龙门架下对位。龙门架将轨排组落放到平车上。平车将轨排组运向铺轨机…………
⑤轨排组过渡：运输平车与铺轨机对接，铺轨机上的卷扬机将轨排拖入铺轨机内…………
⑥铺设轨排：铺轨机进入铺轨位置，吊起一节轨排前出到位并落向底层道砟面…………
⑦轨排定位：当轨排接近底层砟面时，人工用撬棍将轨排拨向正位。使轨排纵向中心接近设计线路中心，并使轨排后端与已铺轨排对接。轨缝处安装轨缝卡片，保证轨缝大小适度…………
⑧安装夹板：轨排落实后，用夹板或钢轨急救器将铺设轨排与前一轨排连接牢固…………
⑨铺轨机对位：铺轨机前行一节轨排距离，准备铺设下一节轨排…………
共40页

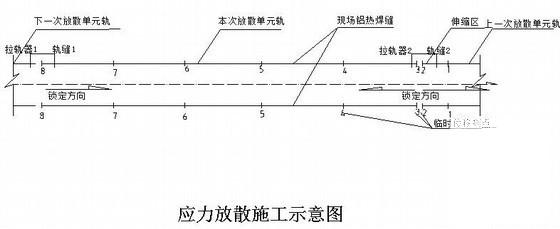

第 1 张图

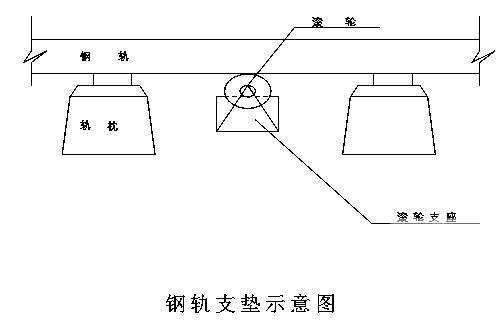

第 2 张图
