时速250公里铁路双线隧道复合式衬砌设计CAD图纸71张（有砟轨道知名大院）(钢筋布置图)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：云南
• 设计年代：近代
• 隧道所处的地质条件：石质隧道
• 隧道的长度：5300米
• 隧道所在的位置：城市隧道
• 隧道埋置的深度：浅埋隧道
• 隧道的用途分类：市政隧道
• 围岩分类：Ⅳ:极硬岩

附件详情

• 设计说明（一）～（八）
• 隧道建筑限界及衬砌内轮廓
• 初期支护参数表
• I&I级围岩无仰拱复合式衬砌断面（一）～（二）
• I&I级围岩无仰拱复合式衬砌钢筋布置图（一）～（二）
• I&I级围岩有仰拱复合式衬砌断面（一）～（二）
• I&I级围岩有仰拱加强复合式衬砌断面（一）～（二）
• I&I级围岩有仰拱加强复合式衬砌钢筋布置图（一）～（四）
• I&I&I级围岩有仰拱复合式衬砌断面（一）～（二）
• I&I&I级围岩A型复合式加强衬砌断面（一）～（二）
• I&I&I级围岩B型复合式加强衬砌断面（一）～（二）
• I&I&I级围岩B型复合式加强衬砌钢筋布置图（一）～（四）
• I&V级围岩A型复合式衬砌断面（一）～（二）
• I&V级围岩B型复合式衬砌断面（一）～（二）
• I&V级围岩B型复合式衬砌钢筋布置图（一）～（四）
• I&V级围岩加强复合式衬砌断面（一）～（二）
• I&V级围岩加强复合式衬砌钢筋布置图（一）～（四）
• V级围岩复合式衬砌断面（一）～（二）
• V级围岩复合式衬砌钢筋布置图（一）~（四）
• V级围岩加强复合式衬砌断面（一）～（二）
• V级围岩加强复合式衬砌钢筋布置图（一）~（四）
• V级围岩抗震设防复合式衬砌断面（一）～（二）
• V级围岩抗震设防复合式衬砌钢筋布置图（一）~（四）
• I&I&I级围岩A型复合式加强衬砌格栅钢架设计图（一）～（五）
• I&V级围岩A型、B型、加强复合式衬砌格栅钢架设计图（一）～（五）
• I&V级围岩A型、B型、加强复合式衬砌型钢钢架设计图（一）～（三）
• V级围岩一般、加强复合式衬砌全环型钢钢架设计图（一）～（四）
• V级抗震设防复合式衬砌全环型钢钢架设计图（一）～（四）
• 计算数据表：
• II级无仰拱（有砟）（断面尺寸及数量表 底板钢筋）
• II级有仰拱（有碴）（断面尺寸及数量表）
• II级加强（有碴）（断面尺寸及数量表 钢筋）
• III级有仰拱（有碴）（断面尺寸及数量表）
• III级I型加强（有碴）（断面尺寸及数量表 钢筋 格栅钢架）
• III级II型复合式加强（有碴）（断面尺寸及数量表 钢筋）
• IV级A型（有碴）（断面尺寸及数量表）
• IV级B型（有碴）（断面尺寸及数量表 钢筋 格栅钢架 型钢钢架）
• IV级加强（有碴）（断面尺寸及数量表 钢筋 格栅钢架 型钢钢架）
• V级一般（有碴）（断面尺寸及数量表 钢筋 格栅钢架 型钢钢架）
• V级加强（有碴）（断面尺寸及数量表 钢筋 格栅钢架 型钢钢架）
• V级抗震设防（有碴）（断面尺寸及数量表 钢筋 格栅钢架 型钢钢架）

附件详情

本图适用于电力牵引，旅客列车设计行车速度250Km/h（或预留250km/h），开行双层集装箱列车、客货共线铁路，环境作用等级为T2的I&I～V级围岩的双线隧道。本图册编制包括I&I~V级围岩线间距4.6m~5.2m的双线隧道复合式衬砌断面及相应工程量，其中开挖和衬砌圬工数量均不含超挖及超挖回填引起的工程量，也不含预留变形量引起的开挖及回填量。I&I级围岩采用曲墙带仰拱和曲墙带底板型式，底板厚30cm，I&I&I、I&V、V级围岩采用曲墙带仰拱型式。各种衬砌以围岩级别为基础，并考虑埋置深度、地形条件等因素进行编制。
……
各种衬砌断面均设置中心水沟 双侧水沟及双侧电缆槽。侧沟过水断面宽30cm，电力电缆槽布置在靠边墙侧，净空尺寸30cm（宽）X30cm（高）；通信信号电缆槽布置在靠线路中线侧，净空尺寸35cm（宽）X30cm（高）。本图衬砌轨面以下结构按铺设60kg/m钢轨，按有砟道床类型设计。模筑二衬厚度不小于35cm。衬砌仰拱与边墙采用圆顺连接。
……
共计77张，设计于2010年

各型衬砌类型适用范围

有碴隧道建筑限界及衬砌内轮廓

I&I&I级B型复合式加强衬砌钢筋布置图

V级围岩抗震设防复合式衬砌断面

I&V级围岩A型、B型复合式及复合式加强衬砌型钢钢架设计图

I&I级围岩无仰拱复合式衬砌钢筋布置图

2-时速250km双线格栅、工字钢架图（有碴）.dwg

1-时速250km双线衬砌图（有碴）.dwg

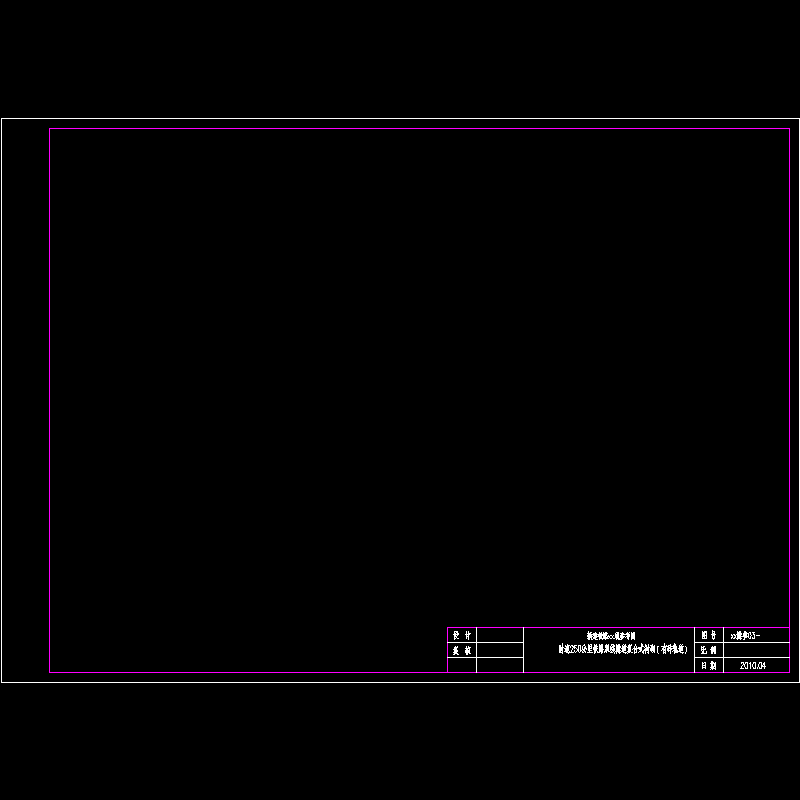

图框.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
