铁路客专无砟轨道桥台综合接地布置CAD图纸(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附注：
1、本图尺寸除注明者外均以毫米计。
2、台身纵横向接地钢筋均可利用桥台内原位置或附近的非预应力结构钢筋，当结构钢筋的截面不满足φ16要求时，可将相邻的二根结构钢筋并接使用，使总截面不小于200mm，并且无需改变结构钢筋的间距。用于接地系统的台身钢筋应在对接焊缝处进行搭结焊处理。
3、各接地钢筋间联接均采用φ16钢筋L形焊接，焊接详见焊接示意图，保证焊接质量。
4、所有接地端子均采用不锈钢材质GBOOCr17Ni14Mo2,接地端子需配置塑料塞，以防止后续工程施工前有异物堵塞端子孔。
5、梁内预埋接地端子套筒最终表面应于最外层混凝土表面平齐，凸出高度应控制在2mm以下。
6.防护墙施工时，防护墙钢筋N3与N6之间及N1与台顶纵向钢筋之间采用L形焊接，N1与N3之间采用搭接焊接。

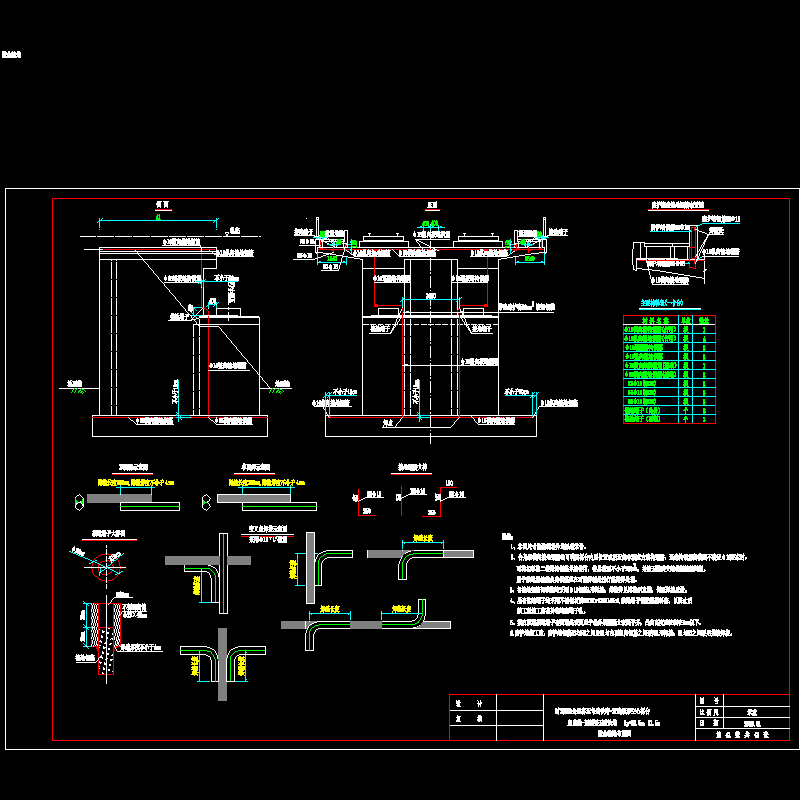

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
