无缝线路铺设施工方案(铁路轨道)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、施工总体方案
• 1、基地设置方案
• 2、正线换铺施工方案
• 二、主要施工方法及 施工工艺
• 1、长钢轨运输及卸车作业
• 2、单元轨焊接及锁定焊接施工
• 3、长钢轨换铺施工
• 4、无缝线路应力放散与锁定施工
• 5、设置位移观测桩
• 三、主要施工机具
• 四、劳动力安排
• 五、质量保证措施
• 六、安全保证措施
• 七、配轨表

附件详情

【项目概要】
本铁路轨道工程设计为：正线一次性铺设跨区间无缝线路，先铺设工具轨再换铺无缝线路。工具轨采用标准轨，型号为50kg/m 25m（13km）、60kg/m 25m（40km）；新建正线及改建既有包白线地段焊接用钢轨采用60 kg/m无螺栓孔100m长定尺新钢轨，缓冲区钢轨采用60 kg/m长度为12.5m的标准新钢轨，曲线地段采用全长淬火新轨。
【内容节选】
接触焊 施工工艺 及操作要点
①、钢轨端面打磨
A、端面打磨前应清除端面50cm以内钢轨表面的油污、水锈、泥沙等。若焊机斜铁卡紧部位的轨面有较重污垢，亦需处理。
B、打磨后被焊端面应全面呈现金属光泽，端面与钢轨纵轴线不垂直度及端面平面度需≤0.15mm。打磨时锉刀应始终保持清洁，严禁手摸。粗糙度最大允许值为12.5μm。打磨时要绝对保证两轨底角端面不得锉方。
C、应保护好打磨后的端面，使之不受污染及碰撞，否则要重新处理，处理好的端面应在30分钟内焊接。
……
长钢轨换铺施工：
⑴、准备60kg/m短钢轨，人工提前散布在龙口位置，无眼夹板散布在长轨条接头处。
⑵、将砂轮片锯轨机、钻眼机备到龙口位置，发动试机。
⑶、用方尺检查确认新单元轨节始点到位。
⑷、拆除既有工具轨扣件。
⑸、将工具轨条拨至混凝土枕端头上。
⑹、人工拨移长钢轨入……
……
无缝线路应力放散与锁定施工：
(1)、锁定轨温的确定：设计锁定轨温21±5℃，当轨温在20℃～24℃，自然轨温锁定；当轨温在20℃以下时拉伸锁定，锁定轨温依照相邻单元轨条的锁定轨温差不大于5℃，左右两股长轨条锁定轨温差不大于5℃，同一区间内单元轨条的最低、最高锁定轨温差不大于10℃的原则在20℃～24℃间选定锁定轨温；当轨温大于24℃时不得锁定作业。
(2)、当实测轨温处于设计锁定轨温范围内时，采用“滚筒法”直接进行锁定。
……
内附图表：
总体施工顺序流程框图
接触焊焊接工艺流程框图
综合法 施工工艺 流程图
主要施工机具表
安全管理组织机构图
现场组织机构框图
配轨表
……
共计55页

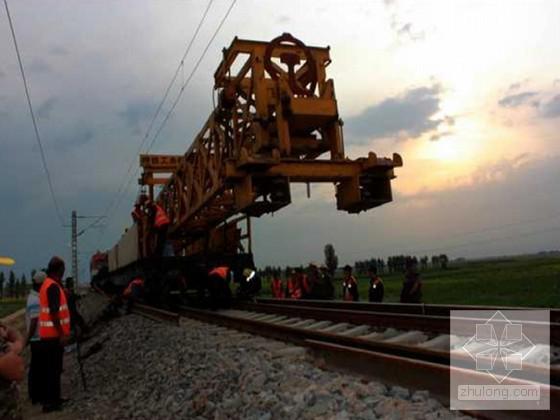

第 1 张图
